Vue arrière
Utilisez les informations suivantes pour afficher les boutons de commande, les
voyants et les connecteurs qui se trouvent sur la face arrière du serveur.
La figure ci-après présente les connecteurs et les voyants situés à l'arrière du
serveur.

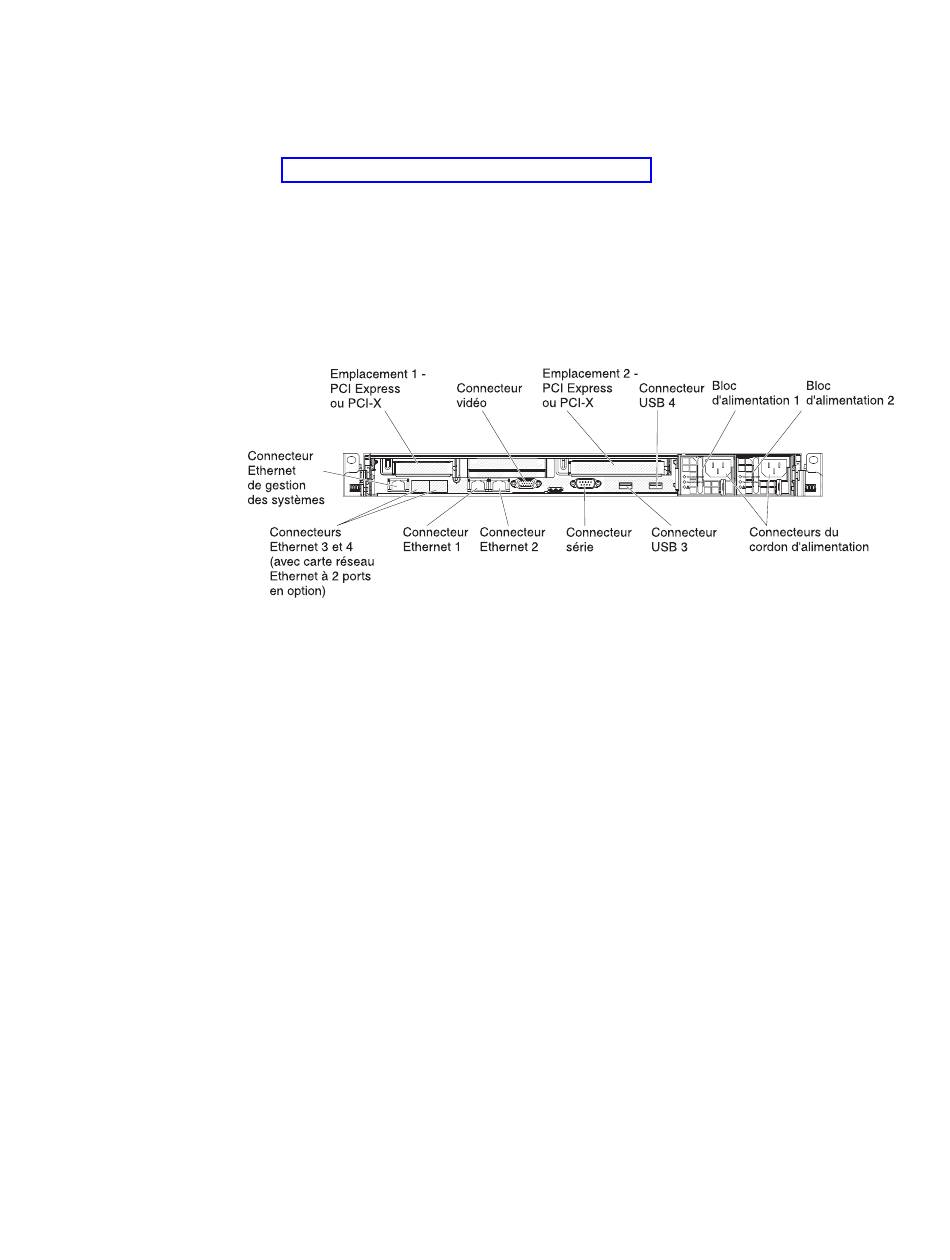

Figure 6. Vue arrière
v Emplacement PCI 1 : Insérez une carte demi-hauteur PCI Express ou PCI-X
dans cet emplacement. Si vous souhaitez installer une carte PCI Express ou
PCI-X dans cet emplacement, vous pouvez en commander une en option avec
support.
v Emplacement PCI 2 : Insérez une carte demi-longueur, demi-hauteur PCI
Express ou PCI-X dans cet emplacement. Les modèles de serveur standard sont
équipés d'un bloc de carte de bus PCI Express installé dans cet emplacement. Si
vous souhaitez installer une carte PCI-X à cet emplacement, vous pouvez en
commander une en option avec support.
v Connecteur du cordon d'alimentation : Branchez le cordon d'alimentation à ce
connecteur.
v Connecteur vidéo : Branchez un moniteur à ce connecteur. Vous pouvez utiliser
les connecteurs vidéo avant et arrière en même temps.
Remarque : Résolution vidéo maximale : 1600 x 1200 à 75 Hz.
v Connecteur en série : Branchez un périphérique série à 9 broches à ce
connecteur. Le port série est partagé avec le module IMM (Integrated
Management Module). Le module IMM peut prendre le contrôle du port série
partagé pour rediriger la console texte et le trafic série au moyen d'une
connexion SOL (Serial over LAN).
v Connecteurs USB : Ces connecteurs permettent de relier un périphérique USB
(souris ou clavier USB).
v Connecteur Ethernet pour la gestion de système : ce connecteur permet de
connecter le serveur à un réseau pour un contrôle total des informations sur la
gestion de système.
