Connecteurs internes de la carte mère

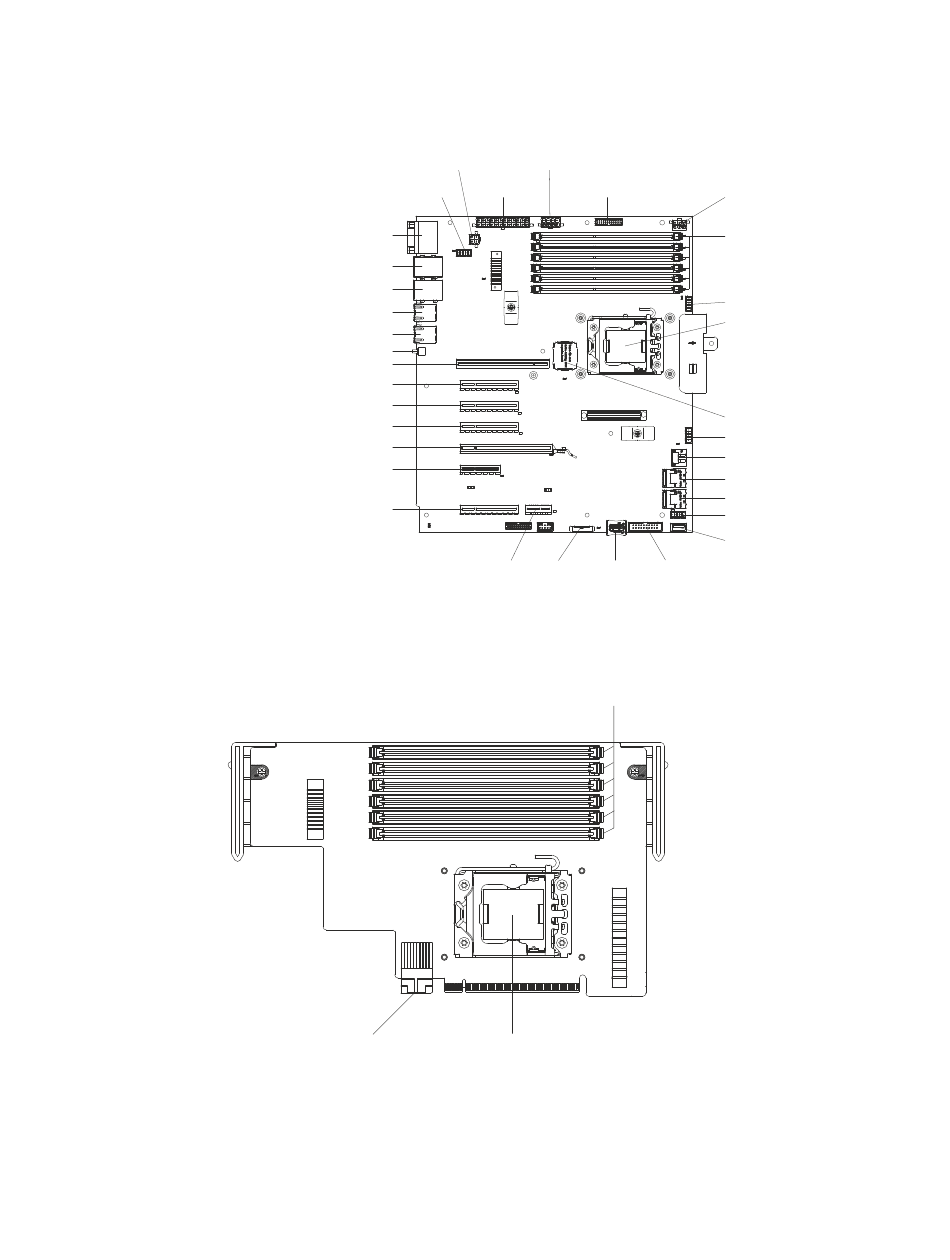

La figure suivante présente les connecteurs internes de la carte mère.
Bouton d'interruption non masquable
La figure suivante présente les connecteurs internes sur la carte d'extension du
microprocesseur 2.
34
System x3300 M4 Type 7382 - Guide d'installation et de maintenance
Alimentation DDR 1
Connecteur
du ventilateur 4
Haut : série, bas : vidéo
LAN1 / USB 1, 2
LAN2 / USB 3, 4
LAN 3
LAN 4
CPU2 PCI-e
Emplacement PCI 1
Emplacement PCI 2
Emplacement PCI 3
Emplacement PCI 4
Emplacement PCI 5
Emplacement PCI 6
Alimentation système 2
Alimentation
CPU 2_DDR 2
Signal de l'unité
d'alimentation électrique
Alimentation ATX
Alimentation Batterie Unité flash
PCIx USB
DIMM 7-12
Microprocesseur 2
Connecteur d'alimentation
du microprocesseur 1
DIMM 1-6
Connecteur du ventilateur 1
Microprocess eu r 1
Connecteur de carte d'extension
du microprocesseur 2
Connecteur du ventilateur 2
SATA (haut : 1, bas : 0)
SAS 1
SAS 0
Connecteur du ventilateur 3
Unité de bande USB
Connecteur d'entrée-sortie avant
