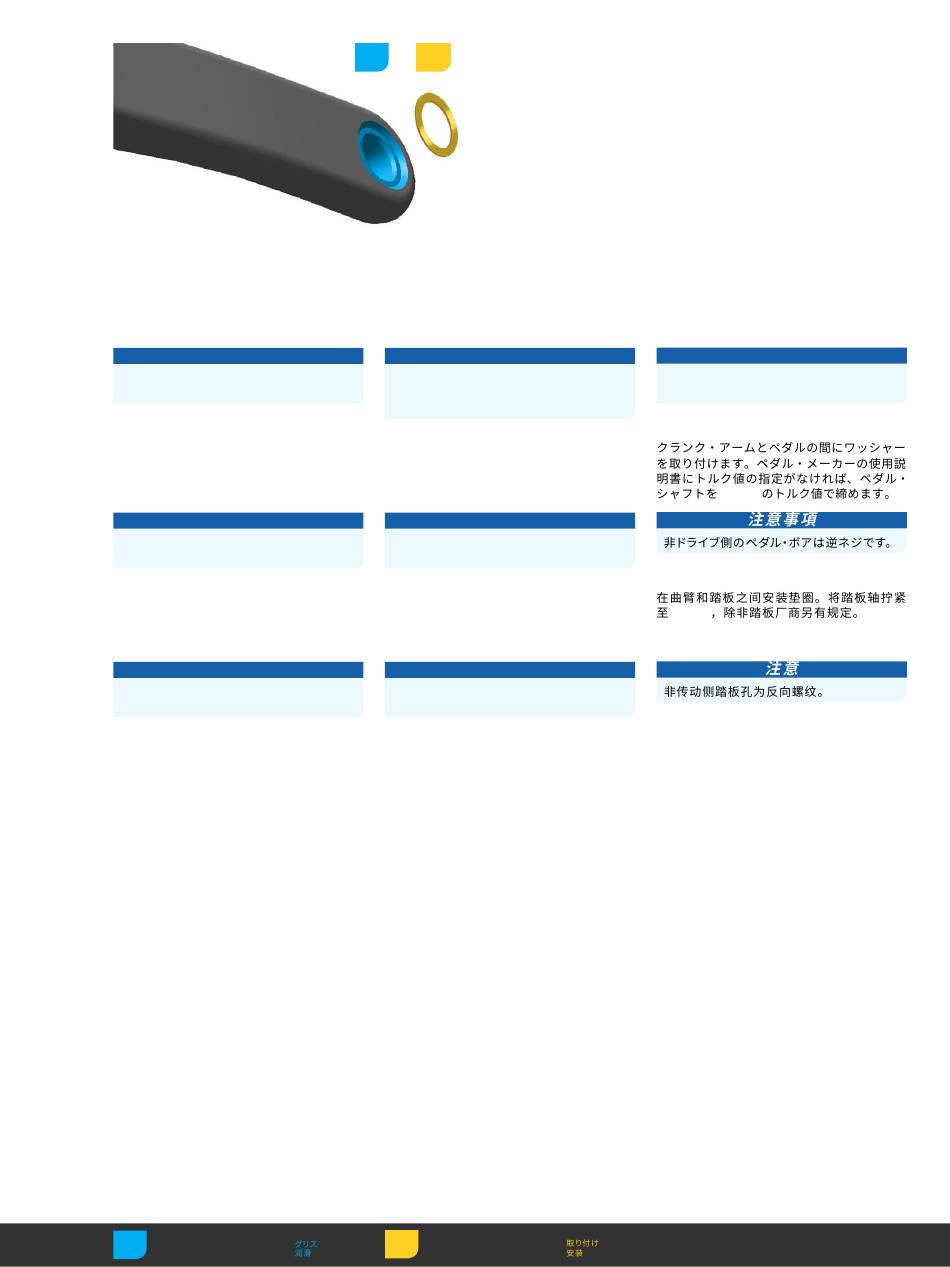

Install the washer between the crank arm
and pedal. Tighten the pedal shaft to
54 N·m (478 in-lb) unless otherwise specified
by the pedal manufacturer.
NOT I C E
The non-drive side pedal bore is reverse
threaded.
Montieren Sie die Unterlegscheibe zwischen
Kurbel und Pedal. Ziehen Sie die Pedalachse
mit 54 N·m an, sofern vom Pedalhersteller
nicht anders angegeben.
HI NWE IS
Die Pedalbohrung auf der Nicht-Antriebs-
seite hat ein Linksgewinde.
Instale la arandela entre el brazo de biela
y el pedal. Apriete el eje del pedal a
54 N·m a no ser que el fabricante del pedal
especifique otra cosa.
AV I S O
La rosca del pedal del lado no motriz se
aprieta a izquierdas.
Grease
Lubrifier
Schmierfett
Ingrassare
Engrasar
Smeren
9
10
Installez la rondelle entre la manivelle et
la pédale. Serrez l'axe de la pédale à un
couple de 54 N·m, sauf indication contraire
par le fabricant de la pédale.
L'orifice de montage de la pédale situé
du côté opposé à la chaîne a un filetage
inversé.
Montare la rondella tra la pedivella e il pedale.
Serrare l'albero del pedale a 54 N·m se non
diversamente specificato dal produttore del
pedale.
Il foro del pedale lato non di guida ha una
filettatura inversa.
Installeer de sluitring tussen de crankarm en
het pedaal. Draai de pedaalas vast tot 54 N·m,
tenzij anders door de pedaalfabrikant wordt
aangegeven.
M EDE DE L IN G
Het pedaalgat aan niet-aandrijfzijde heeft
omgekeerde schroefdraad.
Install
Massa lubrificante
Einbauen
Instalar
AVI S
AVVI S O
Installer
Instalar
Installare
Monteren
Instale a anilha entre o braço da manivela
e o pedal. Aperte o eixo do pedal a 54 N·m
a não ser que seja especificado de outro
modo pelo fabricante do pedal.
N OTI F ICAÇÃO
O buraco do pedal do lado sem
cremalheiras tem uma rosca esquerda.
54 N·m
54 N·m
21
