Carte E/S numérique – TDIF-1™ (CD8-TDII)
La carte numérique E/S TDFI-1™ (CD8-TDII) permet de relier le 02R
avec un (ou plusieurs) enregistreur multipiste modulaire TASCAM
TDFI-1™ (le DA-88, par exemple).
Installation de la carte CD8-TDII
La carte numérique E/S TDFI-1™ (CD8-TDII) s'insère dans une seule
fente. Pour en savoir plus sur l'installation, voyez "Cartes avec simple
connecteur" en page 192.

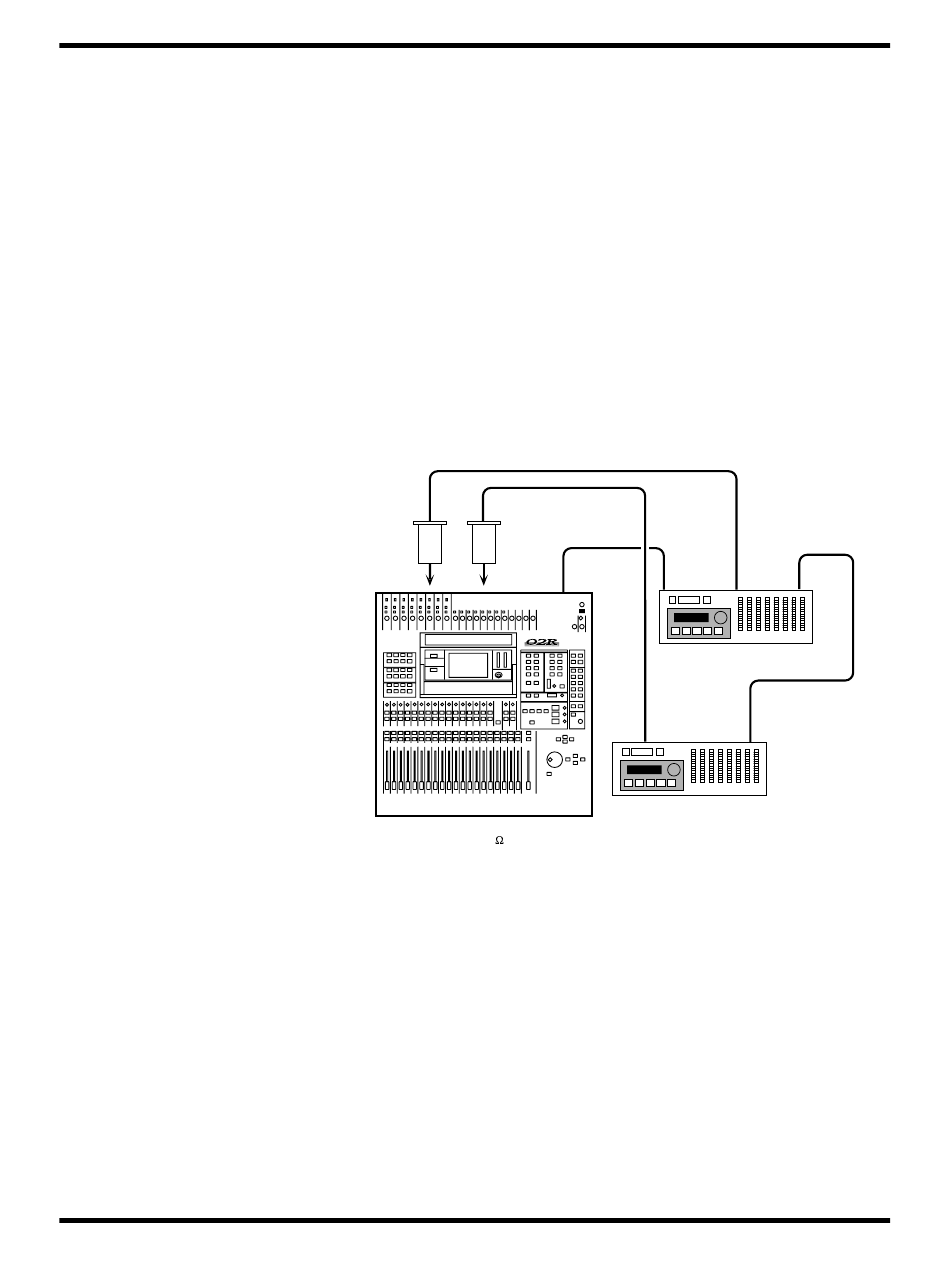

1. Reliez les entrées et les sorties de l'enregistreur multipiste modu-
laire TASCAM DA-88 aux bornes adéquates du 02R.
Pour raccorder la carte CD8-TDII avec la borne DIGITAL I/O du
TASCAM DA-88, utilisez un câble spécial.
CD8-TD
Fente 1
02R (Word Clock Esclave)
Commutateur 75
Si vous avez installé plus d'une carte CD8-TDII dans le 02R pour
utiliser plusieurs TASCAM DA-88, branchez les appareils
supplémentaires exactement comme le premier.
2. L'enregistreur multipiste TASCAM DA-88 est doté d'une borne
WORD SYNC OUT que vous pouvez brancher au moyen d'un
câble BNC à la borne WORD CLOCK – IN en face arrière du 02R.
Si vous utilisez plusieurs appareils TASCAM DA-88, le premier doit
servir de source de synchronisation. Comme un TASCAM DA-88 est
pourvu de bornes SYNC IN/SYNC OUT, il n'y a aucun problème
pour synchroniser plusieurs appareils. Le DA-38 ne peut servir
d'instrument maître pour la synchronisation car il ne dispose pas de
borne SYNC OUT.
Installation des options
CD8-TD
WORD
WORD
Fente 2
CLOCK IN
SYNC OUT
DIGITAL
I/O
TASCAM DA-88/DA-38
(Word Clock Esclave)
＝activé
Console numérique 02R Manuel de référence
205
DIGITAL
SYNC
I/O
Sortie
TASCAM DA-88
(Word clock Master)
SYNC
Entrée
