Entrées/sorties numériques, réglages système et fonctions utilitaires
1. Appuyez sur le bouton
[DIGITAL I/O].
DIGITAL
I/O
La fonction écran
DIGITAL I/O apparaît.
Vous devrez probable-
ment appuyer plusieurs
fois sur [DIGITAL I/O]
pour que la page "Input
Signal Select" appa-
raisse.
2. Amenez le curseur sur
l'icône de commande
voulue et appuyez sur
le bouton [ENTER].
Remarque: S'il n'y a pas
de carte E/S numérique ni de
signal lorsque vous choisis-
sez une entrée numérique, la
sélection analogique par
défaut ne sera pas changée.
Sélection du signal d'entrée (Input Signal
Select)
Le 02R offre 24 bornes d'entrées analogiques: les canaux d'entrée (MIC/
LINE 1~16) ainsi que les canaux stéréo (LINE 17/18~23/24). Le signal de
deux paires d'entrées numériques peut être acheminé aux canaux stéréo
(2TR IN D1 à LINE 17/18 et 2TR IN D2 à LINE 19/20). En outre, les
canaux d'entrée (MIC/LINE 1~16) peuvent être convertis en retours de
bande, vous permettant de réaliser des mixages de 32 canaux sur le 02R.
Page d'écran

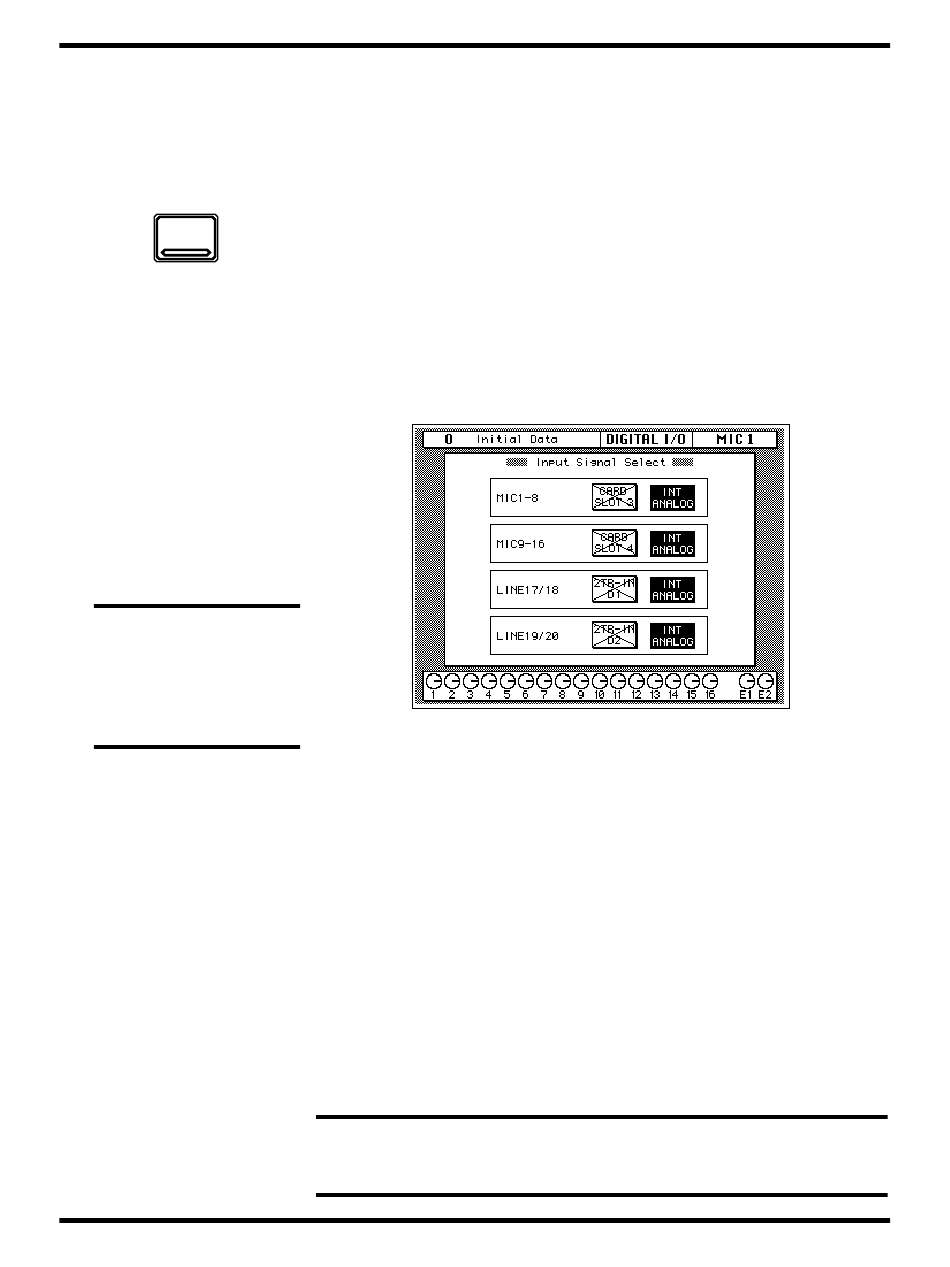

Vous trouverez ci-dessous une représentation de la page Input Signal
Select de la fonction écran DIGITAL I/O:
Cette page d'écran comprend quatre cases:
La première case s'appelle MIC 1 - 8 (MIC/LINE 1~ 8). Vous pouvez
sélectionner ici "CARD SLOT 3" ou "INT ANALOG" (défaut). S'il n'y a
pas de carte E/S dans la fente 3, il est impossible de choisir "CARD SLOT
3".
La deuxième case s'appelle MIC 9 -16 (MIC/LINE 9~16). Vous pouvez
sélectionner ici "CARD SLOT 4" ou "INT ANALOG" (défaut). S'il n'y a
pas de carte E/S dans la fente 4, il est impossible de choisir "CARD SLOT
4".
La troisième case s'appelle LINE 17/18. Vous pouvez sélectionner ici
"2TR-IN D1" ou "INT ANALOG" (défaut). S'il n'y a pas de signal à la
borne 2TR IN DIGITAL1, il est impossible de choisir "2TR-IN D1".
La quatrième case s'appelle LINE 19/20. Vous pouvez sélectionner ici
"2TR-IN D2" ou "INT ANALOG" (défaut). S'il n'y a pas de signal à la
borne 2TR IN DIGITAL 2, il est impossible de choisir "2TR-IN D2".
Remarque: "2TR-IN D1" ou "2TR-IN D2" ne peut pas être choisi comme
entrée/sortie numérique si vous avez sélectionné le signal correspondant avec le
sélecteur CONTROL ROOM.
Console numérique 02R Manuel de référence
175
