AES/EBU
AES/EBU
OUT
IN
CD8-AE
Fente 1
Servez-vous de câbles numériques de haute qualité de 110Ω pour
brancher la carte CD8-AE. Utilisez des câbles D-SUB à 25 broches qui
sont adaptés à un usage audio numérique pour brancher la carte
CD8-AE-S.
2. Lorsque l'appareil compatible AES/EBU est pourvu d'une sortie
Word Clock séparée, raccordez-la avec la borne WORD
CLOCK – IN en face arrière du 02R et activez la terminaison de
75Ω.
S'il n'y a pas de sortie Word Clock, vous pouvez obtenir le signal de
synchronisation d'une ligne de signal numérique.
Remarque: La meilleure synchronisation reste celle issue d'une liaison
Word Clock directe.
Sélection d'une source de synchronisation (Word
Clock)
1. Mettez d'abord l'enregistreur multipiste compatible AES/EBU
sous tension et puis le 02R.
Dans un studio, l'ordre de mise sous tension des appareils est d'une
importance vitale. Commencez toujours par l'enregistreur multipiste
et les processeurs de signaux. Allumez ensuite la Console
numérique 02R et enfin les écoutes ainsi que tous les autres appareils
avec lesquels vous allez enregistrer un signal venant du 02R.
2. Appuyez sur le bouton [DIGITAL I/O] jusqu'à ce que la page
"Word Clock Select" apparaisse.
Si la carte a été correctement installée, le logiciel système doit pouvoir
l'identifier correctement dans la bonne fente.
Installation des options
Câbles XLR x4
Câbles XLR x4
Câble BNC 75
WORD
CLOCK
IN
WORD
AES/EBU
CLOCK
OUT
Multipiste numérique

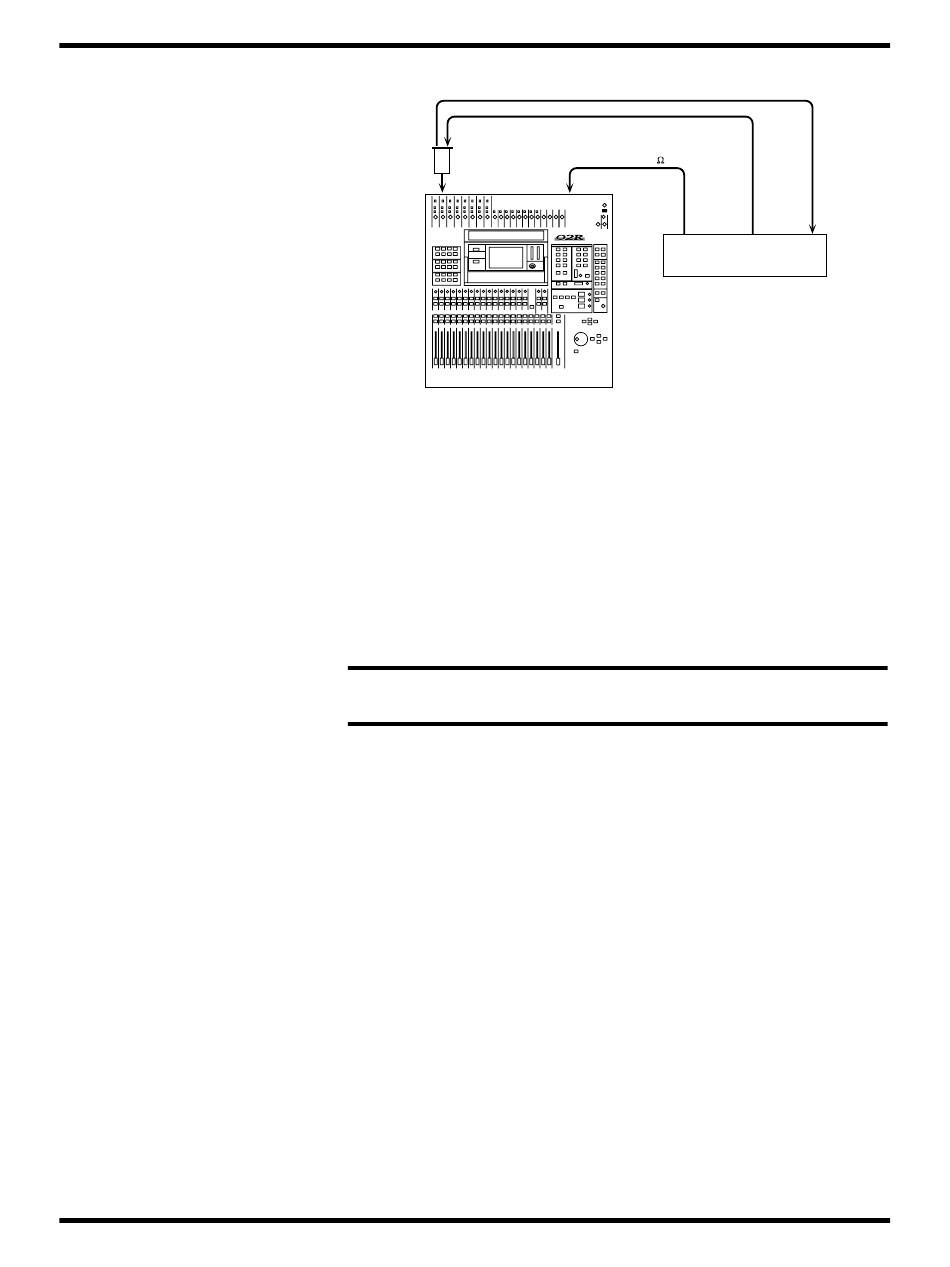

Cette illustration montre comment
brancher une carte CD8-AE. Pour la
carte CD8-AE-S, utilisez des câbles
D-SUB à 25 broches au lieu de câ-
bles XLR.
Console numérique 02R Manuel de référence
197
AES/EBU
IN
OUT
