Page 1 CONSOLE NUMÉRIQUE...
Page 2 Informations importantes Informations importantes Veuillez lire ce qui suit avant d’utiliser votre console d’enregistrement numérique 02R. Précautions Installation du 02R • Cet appareil ne peut être branché qu’à une prise secteur du type décrit dans le manuel de l’utilisateur ou sur l’appareil. •...
Page 3 Informations importantes • Ne placez pas le 02R dans un endroit fort humide ou poussiéreux. Il peut en résulter un incendie ou un risque d’électrocution. • Ne maniez jamais le cordon d’alimentation avec des mains mouillées. Gare à l’électrocution. • Lorsque vous retirez le cordon d’alimentation, tirez sur la prise et non sur le cordon.
Page 4 Informations importantes En cas d’anomalie lors du fonctionnement du 02R, débranchez le cordon d’alimentation de la prise secteur. • Si vous constatez la moindre anomalie -- telle que de la fumée, une odeur suspecte, un bruit, etc. -- coupez l’alimentation du 02R immédiatement et débranchez le cordon de la prise secteur.
Page 5 Veuillez suivre les instructions contenues dans ce manuel. Copyright © 1995 Yamaha Corporation. Tous droits réservés. Il est interdit de reproduire ou distribuer le logiciel du 02R et ses manuels en partie ou en tout sous quelque forme que ce soit sans l’autorisation écrite préalable de Yamaha Corporation.
Page 6 Toutes les autres marques et marques déposées sont la propriété de leurs détenteurs respectifs. Contenu de l’emballage L’emballage de votre 02R contient les articles suivants. S’il vous en manque, veuillez contacter votre revendeur Yamaha. • • Ce Manuel de l'utilisateur Ce Manuel de l'utilisateur consiste en deux parties: •...
Page 7 Informations importantes Console numérique 02R Première approche...
Page 8 CONSOLE NUMÉRIQUE Manuel de référence...
Page 9 Table des matières Table des matières Introduction au 02R ......1 Console numérique 02R ........2 Manuel de l’utilisateur .
Page 10 Table des matières Mixage et automatisation ....61 En quoi consiste l’automatisation du 02R? ....62 Automatisation en temps réel .
Page 11 Introduction au 02R Introduction au 02R Dans ce chapitre... Console numérique 02R ......... . 2 Manuel de l’utilisateur .
Page 12 à la pointe de cette industrie avec sa fameuse technologie DSP. Ce nouveau produit est la console de mixage numérique la plus avancée au monde. Toute l’expérience et la créativité de Yamaha y ont été investies aﬁn de créer la table de mixage parfaite pour accompa- gner les enregistreurs numériques multipistes modulaires sur bande ou...
Page 13 Introduction au 02R toutes les entrées sont pourvues de processeurs de dynamique qui vous permettent de comprimer, limiter ou traiter le signal avec un Gate, vous offrant ainsi une souplesse et une qualité insurpassables. Le 02R échan- tillonne à 44.1 kHz et 48 kHz en se servant de son horloge interne et peut échantillonner à...
Page 14 Introduction au 02R Installation Placez le 02R sur une surface stable. Il devrait être situé de telle manière que l’écran puisse être lu facilement, dans une position confortable. Lais- sez de l’espace à l’arrière pour pouvoir avoir accès au panneau arrière et y faire les connexions nécessaires avec le reste du matériel de votre studio d’enregistrement.
Page 15 Introduction au 02R Faces avant et arrière +48V +48V +48V +48V +48V +48V +48V +48V T/B LEVEL 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN...
Page 16 Plage dynamique de 105dB (typique) • Traitement interne de précision à 32 bits avec une plage dynamique de plus de 190dB avec DSP audio 32 bits de Yamaha. Caractéristiques générales • Console de mixage à 40 canaux d’entrée avec traitement dynamique complet et égalisation paramétrique 4 bandes.
Page 17 Synchronisation SMPTE et MTC et équipement MIDI complet Options • Cartes numériques E/S disponibles en option: • Alesis ADAT • TASCAM TDIF • Yamaha • AES/EBU • Digital Cascade • Carte analogique E/S disponible en option • Kit d’extension de la mémoire de 1Mo •...
Page 18 Introduction au 02R Caractéristiques importantes Cette section est consacrée à quelques caractéristiques importantes du 02R, à leur rôle et la façon d’en tirer parti. Automatisation dynamique Un des travaux les plus exigeants du technicien de studio consiste à pren- dre toute la matière brute enregistrée lors d’une session et de la mixer pour en faire une bande mère satisfaisante.
Page 19 Introduction au 02R Rappeler une scène est encore plus simple: il sufﬁt d’appuyer sur la tou- che [RECALL]. Veillez à ce que vos mémoires de scènes s’enchaînent sans heurt. Le rappel instantané peut provoquer des changements brutaux de volume ou l’intrusion inattendue d’un canal particulièrement fort. Remarque: Le 02R vous permet d’insérer des gradations de niveau (fades) entre les mémoires de scène.
Page 20 Le 02R comporte huit allers auxiliaires dont deux sont acheminés vers les processeurs multi-effets internes stéréo: Effect1 et Effect2. Tirant proﬁt du processeur d’effet exclusif de Yamaha, le 02R propose une gamme impressionnante d’effets pour votre mélange. Vous y trouverez des réverbérations “chatoyantes”, des delays nets et précis, des effets de Flan-...
Page 21 Introduction au 02R limiter, de traiter avec un Gate ou d’abaisser (Ducking) les signaux pas- sant par la console de mixage et vous confèrent ainsi une liberté sans égal pour créer des sons d’une qualité insurpassable. Comme pour les effets stéréo internes, les processeurs de dynamique sont insérés directement dans le chemin du signal tandis que les données audio restent dans le domaine numérique.
Page 22 Introduction au 02R ses sorties et entrées numériques. Avec une des cartes E/S disponibles en option, vous pouvez enregistrer le signal numériquement sur votre enre- gistreur modulaire multipiste numérique, sans passer par l’analogique. Qualité sonore du 02R Le 02R fait appel à des convertisseurs analogique/numérique linéaires à 20 bits avec un suréchantillonnage à...
Page 23 Et c’est parti Et c’est parti Dans ce chapitre... Point de départ..........14 Connexions .
Page 24 Et c’est parti Point de départ Le 02R a été conçu pour être la console de mixage numérique parfaite pour un studio se servant de la génération actuelle d’enregistreurs modu- laires numériques multipistes à bande ou à disque. Bien que le 02R puisse également être utilisé...
Page 25 Et c’est parti Système de base L’illustration suivante vous montre comment installer un système mini- mal pour réaliser les travaux pratiques. Amplificateur Source de signal Multipiste Console numérique 02R Première approche...
Page 26 Et c’est parti Mise sous et hors tension Dans cette section, vous apprendrez comment mettre le 02R sous et hors tension. Mise sous tension Allumez vos appareils toujours dans l’ordre suivant: d’abord les sources POWER ON/ OFF de signal, ensuite le 02R et ﬁnalement l’écoute. Appuyez sur le commutateur POWER en face arrière pour mettre le 02R sous tension.
Page 27 Introduction à l’enregistrement Introduction à l’enregistrement Dans ce chapitre... Réglage du niveau d’entrée ........18 Egalisation .
Page 28 Introduction à l’enregistrement Réglage du niveau d’entrée En supposant que votre 02R est sous tension et que la source émet un signal, la première chose à faire est d’effectuer un mixage élémentaire pour la pièce de contrôle. Lorsque vous appelez la mémoire de scène “0 – Initial Data”, tous les curseurs reviennent à...
Page 29 Introduction à l’enregistrement Réglage du GAIN et VU-mètres 1. Appuyez sur le bouton [METER]. METER La fonction METER Display (afﬁchage de VU-mètres) apparaît et donne le niveau du signal pour MIC/LINE 1. 2. Appuyez sur le bouton [SEL] pour MIC/LINE 1. Vous contrôlez maintenant le canal MIC/LINE 1.
Page 30 Introduction à l’enregistrement Baissez légèrement la commande GAIN jusqu’à ce que la diode PEAK ne s’allume que par intermittence. La commande GAIN doit être réglée avec un certain soin. Si elle trop basse, le rapport signal/bruit sera moins bon et si elle est trop élevée, il y a risque de distorsion. Fonction écran ∅/ATT Le niveau du signal est peut-être trop élevé...
Page 31 Introduction à l’enregistrement Le niveau Peak (crête) est indiqué par une case vide. La fonction Peak Hold est extrêmement utile pour la vériﬁcation des niveaux d’entrée. Vous pourriez même faire tourner le morceau du début jusqu’à la ﬁn et vous faire un bon café pendant ce temps. A la ﬁn du morceau, il sufﬁt de regarder l’écran pour voir s’il y a eu des problèmes.
Page 32 Introduction à l’enregistrement Egalisation L’étape suivante consiste à modiﬁer l’égalisation du canal MIC/LINE 1. Le 02R dispose d’un égaliseur à quatre bandes paramétrique avec des paramètres de largeur de bande (Q), fréquence (F) et gain (G) variables. L’interface utilisateur du 02R vous permet de choisir entre deux façons de régler l’égalisation pour MIC/LINE 1.
Page 33 Introduction à l’enregistrement Activer/couper l’égaliseur 1. Appuyez sur le bouton [SEL] du canal MIC/LINE 1. Lorsque vous appuyez sur le bouton [SEL] d’un canal, les afﬁchages et diode des commandes SELECTED CHANNEL changent pour indiquer le statut du canal en question. 2.
Page 34 Introduction à l’enregistrement Le gain augmente par pas de 0.5dB et la courbe d’égalisation à l’écran change simultanément. 3. Tournez la molette d’encodage dans le sens inverse des aiguilles d’une montre pour diminuer le gain. Vous pouvez également utiliser l’encodeur rotatif “G” des commandes EQUALIZER.
Page 35 Introduction à l’enregistrement Réglage de la fréquence (F) 1. Sélectionnez l’icône (F) pour la bande LOW au moyen des bou- tons CURSOR. 2. Utilisez la molette d’encodage pour balayer la plage de la fré- quence. Vous pouvez également utiliser l’encodeur rotatif “F” du bloc EQUALI- ZER.
Page 36 Introduction à l’enregistrement Réglage de la largeur de bande traitée (Q) Les égaliseurs pour les bandes L-MID et H-MID (médianes) vous propo- sent une courbe en forme de cloche (peaking). Au départ, les graves (LOW) et les aiguës (HIGH) utilisent une courbe en plateau (shelving). Cependant, il est possible de leur attribuer les caractéristiques du type cloche.
Page 37 Introduction à l’enregistrement La bande HIGH passe de l’égalisation en plateau aigu à l’égalisation en cloche puis au ﬁltre passe-bas au fur et à mesure que vous tournez la molette d’encodage. Initialisation de l’égaliseur 1. Maintenez le bouton [LOW/HPF] enfoncé et appuyez sur le bou- ton [HIGH/LPF] du bloc SELECTED CHANNEL –...
Page 38 Introduction à l’enregistrement Utilisation de la bibliothèque EQUALIZER La bibliothèque Equalizer permet de conserver des réglages d’égalisation sous forme de programmes. Il y a 40 Presets (programmes préprogram- més), de 1 à 40, et 88 programmes utilisateurs, de 41 à 128 plus UNDO, qui vous permettent de conserver vos réglages personnels.
Page 39 Introduction à l’enregistrement 5. Appuyez sur le bouton [ENTER]. Le programme EQ est chargé. La courbe d’égalisation pour MIC/LINE 1 est réglée en fonction. La courbe d’égalisation du haut de l’écran est rem- placée par la nouvelle courbe que vous avez choisie. Le signal source est modiﬁé...
Page 40 Introduction à l’enregistrement Annuler un chargement Si vous ne voulez plus remplacer la courbe d’égalisation actuelle par le programme sélectionné dans la bibliothèque EQ, vous pouvez recharger la courbe précédente. 1. Utilisez les boutons CURSOR pour sélectionner l’icône RECALL et tournez la molette d’encodage jusqu’à...
Page 41 Introduction à l’enregistrement Si vous sélectionnez un des programmes préprogrammés (1~40), un mes- sage d’erreur clignotera à l’écran lorsque vous essayerez de sauvegarder votre programme. Sélectionnez un programme parmi les 88 programmes utilisateur (41 à 128). Vous ne pouvez pas non plus sauvegarder votre programme dans la mémoire tampon UNDO (programme “U”).
Page 42 4 cartes dans votre 02R. • Yamaha (CD8-Y) – Cette carte à fente unique accueille un enregistreur multipiste numérique modulaire à 8 canaux Yamaha. Elle offre 8 canaux d’entrée et 8 canaux de sortie. Vous pouvez insérer jusqu’à 4 cartes dans votre 02R.
Page 43 Introduction à l’enregistrement • Carte analogique AN/NA (CD8-AD) – Cette carte à double fente accueille n’importe quel enregistreur multipiste numérique modulaire à 8 canaux. Elle offre 8 canaux d’entrée et 8 canaux de sortie. Vous ne pouvez insérer que 2 cartes semblables dans votre 02R.
Page 44 Introduction à l’enregistrement Sélection de l’acheminement (Routing) 1. Appuyez sur le bouton[ROUTING]. La fonction écran ROUTING afﬁche les routes choisies pour MIC/ ROUTING LINE 1. 2. Utilisez les boutons ROUTING du bloc SELECTED CHANNEL pour sélectionner les routes pour MIC/LINE 1. Lorsque vous appuyez sur les boutons ROUTING, le témoin du bouton s’allume et l’icône correspondante de la fonction écran ROUTING est contrastée.
Page 45 Introduction à l’enregistrement Panoramique Tout comme pour la fonction d’égalisation et d’acheminement, il y a deux façons de régler le panoramique (position stéréo) pour MIC/LINE 1. Une méthode consiste à utiliser la fonction écran PAN. Il est toutefois plus simple d’utilisez les boutons du bloc PAN de la sec- tion SELECTED CHANNEL.
Page 46 Introduction à l’enregistrement 2. Appuyez sur le bouton [SEL] pour MIC/LINE 1 et tournez l’enco- deur Pan. Le témoin du bouton [L/ODD] s’allumera. La position stéréo actuelle est indiquée sur le graphe à diodes verticales adjacent. Alternativement, vous pouvez utilisez les boutons CURSOR pour sélectionner l’icône PAN pour MIC/LINE 1 et actionner l’encodeur jusqu’à...
Page 47 Perfectionnement de l’enregistrement Perfectionnement de l’enregistrement Dans ce chapitre... Allers auxiliaires ..........38 Réglage du niveau de l’aller auxiliaire .
Page 48 Perfectionnement de l’enregistrement Allers auxiliaires Le 02R est pourvu de huit allers auxiliaires (Auxiliary Send). AUX7 et AUX8 servent à acheminer le signal vers les processeurs d’effet internes sans que celui-ci ne quitte le domaine numérique. Les autres allers auxiliaires – AUX1 à AUX6 – peuvent servir à acheminer le signal vers des processeurs externes et des boîtes à...
Page 49 Perfectionnement de l’enregistrement Réglage du niveau de l’aller auxiliaire L’exemple suivant vous montre comment régler le niveau de l’aller pour MIC/LINE 1 sur le premier canal auxiliaire, AUX1. 1. Appuyez sur le bouton [AUX 1]. La fonction écran AUX1 apparaît. AUX 1 Les curseurs changent de fonction et contrôlent le niveau des allers auxi- FADER STATUS...
Page 50 Perfectionnement de l’enregistrement Vous pouvez vous servir des encodeurs rotatifs pour les retours de bande (les retours d’effet ne peuvent être ajustés qu’avec les encodeurs rotatifs) ou appuyez sur le bouton [FLIP] pour permettre aux curseurs de contrô- ler les retours de bande. Vous pouvez également utiliser l’encodeur SEND LEVEL du groupe AUX dans la section SELECTED CHANNEL.
Page 51 Perfectionnement de l’enregistrement Création d’un mixage d’écoute Le 02R dispose de deux sorties d’écoute différentes – les sorties Control Room et les sorties studio – auxquelles s’ajoute la sortie PHONES (qui est en fait identique à la sortie Control Room). Souvent, lors d’une session d’enregistrement multipiste, ce que vous vou- lez entendre dans la cabine est très différent de ce que les musiciens ont besoin d’entendre dans le studio.
Page 52 Perfectionnement de l’enregistrement Utilisation des effets Le 02R dispose de deux processeurs multi-effets stéréo: Effect1 et Effect2. Ils sont alimentés par AUX7 et AUX8 et les signaux traités sont renvoyés via EFF1 RTN et EFF2 RTN, respectivement. Lorsque vous faites appel aux effets internes, le signal est traité...
Page 53 Perfectionnement de l’enregistrement 3. Appuyez sur le bouton [ENTER] pour changer le réglage curseur de l’aller auxiliaire de Pre à Post. Les allers vers les effets sont généralement pris après curseur. Cela signi- ﬁe que le niveau du signal alimentant le processeur d’effet est équivalent à...
Page 54 Perfectionnement de l’enregistrement 3. Sélectionnez l’icône PAN avec les boutons CURSOR et réglez la position Pan avec la molette d’encodage. Remarque: Le réglage de la position stéréo de l’acheminement et de l’égalisa- tion peut se faire facilement au moyen des commandes réservées du bloc SELEC- TED CHANNEL.
Page 55 Perfectionnement de l’enregistrement Chargement et édition d’effets Une fois que vous avez ajouté des effets à MIC/LINE 1, il faut pouvoir recharger les programmes d’effet de la bibliothèque d’effet et régler leurs paramètres aﬁn de pouvoir créer vos propres programmes d’effet. Chargement de programmes d’effets 1.
Page 56 Perfectionnement de l’enregistrement 3. Utilisez les boutons CURSOR pour sélectionner l’icône RECALL. Tournez la molette d'encodage pour sélectionner un pro- gramme d’effets. Le 02R fera déﬁler les programmes d’effets disponibles. Le programme contrasté sera chargé lorsque vous appuyez sur le bouton [ENTER]. 4.
Page 57 Perfectionnement de l’enregistrement Après avoir modiﬁé le programme d’effet comme vous l’entendiez, vous êtes prêt à le sauvegarder. Sauvegarde d’un effet utilisateur Le 02R propose 88 emplacements pour des programmes d’effet utilisateur (de 41 à 128) vous permettant d’y sauvegarder vos propres réglages. Vous pouvez soit les sauvegarder dans la bibliothèque EFFECT, soit recourir à...
Page 58 Perfectionnement de l’enregistrement 2. Utilisez les boutons CURSOR pour sélectionner la fenêtre TITLE EDIT. 3. Sélectionnez les positions des caractères avec les boutons CURSOR. Utilisez la molette d'encodage pour sélectionner les caractères. Vous pouvez entrer un nom comprenant jusqu’à 16 caractères; il peut s’agir de minuscules, de majuscules, de ponctuation et d’espaces.
Page 59 Perfectionnement de l’enregistrement 4. Utilisez les boutons CURSOR pour sélectionner l’icône STORE. Tournez la molette d'encodage pour sélectionner un pro- gramme d’effet. Si vous sélectionnez un des programmes préréglés (1~40), un message d’erreur clignotera à l’écran. Sélectionnez un des 88 programmes utilisa- teur (de 41 à...
Page 60 Perfectionnement de l’enregistrement Insertion d’un processeur de dynamique Le 02R propose des processeurs de dynamique pour toutes les entrées, les retours de bande, les bus de sortie et la sortie stéréo et bus. Ces proces- seurs vous permettent de comprimer, d’élargir (expand), de comprimer- élargir (compand), de traiter avec un Gate ou d’abaisser (duck) les signaux passant par la console de mixage.
Page 61 Perfectionnement de l’enregistrement Compression de la sortie stéréo Vous pouvez affecter des processeurs de dynamique aux canaux d’entrée comme, par exemple, MIC/LINE 1, le canal que vous avez utilisé tout au long de ces travaux pratiques. La sélection du programme de dynamique dépend de la source sonore: un Gate pour un ampli de guitare bruyant, un compresseur pour un chanteur imprédictible, etc.
Page 62 Perfectionnement de l’enregistrement 4. Sélectionnez le message KEY IN avec les boutons CURSOR. Tournez la molette d'encodage ou appuyez sur le bouton [ENTER] pour sélectionner la source de déclenchement du pro- cesseur. Par défaut, le canal STEREO s’auto-déclenche par lui-même et est pris avant égalisation (SELF –...
Page 63 Perfectionnement de l’enregistrement Utilisation de la bibliothèque de dynamique Une fois que vous avez affecté un processeur de dynamique au bus sté- réo, il faut que vous sachiez comment charger des programmes de dyna- mique de la bibliothèque et comment ajuster les paramètres pour créer vos propres programmes.
Page 64 Perfectionnement de l’enregistrement Edition de programmes de dynamique Vous pouvez éditer les programmes d’effets préréglés et les sauvegarder ensuite dans un programme utilisateur. Le 02R vous offre 40 programmes préréglés (1~40). Ce sont des variations sur les six processeurs de dyna- mique de base disponibles: •...
Page 65 Perfectionnement de l’enregistrement Sauvegarde d’un programme de dynamique Le 02R propose 88 emplacements pour des programmes de dynamique utilisateur (de 41 à 128) vous permettant d’y sauvegarder vos propres réglages. Vous pouvez soit les sauvegarder dans la bibliothèque DYNA- MICS, soit recourir à la mémoire de scène pour les recharger ultérieure- ment.
Page 66 Perfectionnement de l’enregistrement Utilisez l’icône de commande “INS.” pour insérer un espace à la place du curseur dans la fenêtre TITLE EDIT. Sélectionnez l’icône avec les boutons CURSOR et appuyez sur le bouton [ENTER]. L’icône de commande “DEL.” permet d’effacer le caractère à la place du curseur dans la fenêtre TITLE EDIT.
Page 67 Perfectionnement de l’enregistrement Mémoires de scène Le 02R a 64 mémoires de scène internes: chacune de ces mémoire est un “instantané” des réglages numériques de la console (une scène de mixage); vous pouvez leur attribuer un nom aﬁn de les reconnaître. Il y a deux mémoires de scène particulières.
Page 68 Perfectionnement de l’enregistrement CANCEL est l’option par défaut. Pour annuler l’opération de sauvegarde (STORE), appuyez sur le bouton [ENTER] ou attendez environ 10 secon- des; l’opération de sauvegarde sera annulée. Pour sauvegarder vos réglages, utilisez les boutons CURSOR pour sélec- tionner l’icône de commande “EXECUTE”...
Page 69 Perfectionnement de l’enregistrement 3. Utilisez les boutons CURSOR pour sélectionner la fenêtre TITLE EDIT. 4. Sélectionnez les positions des caractères avec les boutons CURSOR. Utilisez la molette d'encodage pour sélectionner les caractères. Vous pouvez entrer un nom comprenant jusqu’à 16 caractères; il peut s’agir de minuscules, de majuscules, de ponctuation et d’espaces.
Page 70 Perfectionnement de l’enregistrement 2. Appuyez sur le bouton [RECALL]. La mémoire de scène voulue est chargée. Remarque: Lorsque vous chargez une mémoire de scène, n’oubliez pas que le volume peut changer brutalement quand les canaux sont activés et les cur- seurs déplacés.
Page 71 Mixage et automatisation Mixage et automatisation Dans ce chapitre... En quoi consiste l’automatisation du 02R? ......62 Automatisation en temps réel .
Page 72 Mixage et automatisation En quoi consiste l’automatisation du 02R? Un enregistrement multipiste est caractérisé par trois étapes fondamenta- les: • Installation et enregistrement des pistes initiales • Doublages (overdubbing) • Mixage ﬁnal Chacune de ces étape joue un rôle déterminant pour obtenir un bon enre- gistrement mais la plus difﬁcile, selon la plupart des techniciens, est le mixage ﬁnal.
Page 73 Mixage et automatisation Mémoires Automix Le 02R dispose d’un tampon Automix et de 16 mémoires Automix. Il y a également un tampon d’annulation (Undo). Seul le mixage en cours peut être reproduit et enregistré. Vous pouvez sauvegarder ce mixage dans l’une des 16 mémoires Automix.
Page 74 Mixage et automatisation La fonction écran AUTOMIX comprend six pages. La page “Automix Main” apparaît: 3. Utilisez les boutons CURSOR pour sélectionner le nombre de “frames” (images) voulu et appuyez sur le bouton [ENTER]. Le 02R propose des nombres de frames répondant à quatre normes indus- trielles: •...
Page 75 Mixage et automatisation Cette zone vous permet de sélectionner les types d’événements qui seront enregistrés. Seuls les éléments sélectionnés seront enregistrés. Vous avez le choix entre les options suivantes: • FADER – Opérations concernant le niveau du canal (curseur ou encodeur) y compris les niveaux des allers auxiliaires.
Page 76 Mixage et automatisation Le bouton [FLIP] doit être enfoncé lors de la sauvegarde de la mémoire de scène contenant votre mixage; ainsi les curseurs contrôlent les retours de bande plutôt que les canaux d’entrée. Remarque: Vous pouvez personnaliser votre 02R de sorte à ce que l’état du bouton [FLIP] soit ignoré...
Page 77 Mixage et automatisation Enregistrement de la première session 1. Appuyez plusieurs fois sur le bouton [AUTOMIX] pour obtenir la page “Main”. Arrêtez de pousser sur le bouton [AUTOMIX] lorsque la page “Automix AUTOMIX Main” réapparaît: 2. Sélectionnez l’icône “RECORD” avec les boutons CURSOR et appuyez sur le bouton [ENTER].
Page 78 Mixage et automatisation Si un code temporel est reçu lorsque le 02R est en mode AUTOMIX RECORD READY, l’icône “RECORD” s’allume en continu (contrastée) et l’enregistrement de l’Automix commence. Le code temporel sera afﬁché en temps réel dans la zone “Time Code” de la page “Automix Main”. Remarque: Si le code temporel n’est pas afﬁché...
Page 79 Mixage et automatisation Il est parfois plus rapide et plus simple d’arrêter la session d’enregistre- ment Automix en arrêtant l’appareil fournissant le code temporel. Dans ce cas, l’effet est le même que si vous aviez choisi la fonction STOP sur le 02R.
Page 80 Mixage et automatisation Edition d’événements d’automatisation Ajout d’événements (Overwrite) Vous pouvez ajouter les événements enregistrés dans l’Automix en cours. Vous pouvez soit modiﬁer les événements d’un canal déjà enregistré, soit enregistrer de nouveaux événements sur un autre canal. Ainsi, vous pourriez d’abord enregistrer les curseurs pour la section rythme dans l’Automix et puis y ajouter les mouvements de curseurs pour les parties solo et chant.
Page 81 Mixage et automatisation 5. Lancez l’appareil fournissant le code temporel. Il doit avoir été rebobiné pour commencer avant que la musique ne débute. L’Automix enregistré au préalable est reproduit. 6. Tout en écoutant l’enregistrement, ajustez les paramètres que vous voulez ajouter. 7.
Page 82 Mixage et automatisation L’enregistrement commence à partir du moment où vous enfoncez les boutons [SEL]. Remarque: A partir de cet endroit, les nouveaux événements sont enregistrés et les anciens effacés. 6. Tout en écoutant l’enregistrement, ajustez les paramètres que vous voulez modiﬁer. 7.
Page 83 Mixage et automatisation Arrêtez lorsque la page “Fader Edit” apparaît. Cet afﬁchage vous permet d’observer les mouvements du curseur sous forme de graphes à barres dynamiques. Cet afﬁchage est particulièrement pratique lorsque vous vous livrez à des corrections détaillées de mouve- ments de curseur/encodeur.
Page 84 Mixage et automatisation Pendant que vous actionnez le curseur, l’écran montre l’ancienne et la nouvelle position. Une ﬂèche indique la direction dans laquelle le curseur doit être bougé pour revenir à son ancienne position. La nouvelle position du curseur se La nouvelle position du curseur se trouve sous la valeur programmée trouve au-dessus de la valeur pro-...
Page 85 Mixage et automatisation Edition ultérieure d’un Automix Edition de scènes et d’événements chargés d’une bibliothèque Vous pouvez éditer l’endroit (timing) ainsi que le contenu de scènes et d’événements chargés d’une bibliothèque et enregistrés dans l’Automix. 1. Appuyez plusieurs fois sur le bouton [AUTOMIX]. Arrêtez lorsque la page “Event Edit (MEMORY)”...
Page 86 Mixage et automatisation • EF.Lib. – chargement de la bibliothèque d’effets. Le numéro est celui de la mémoire d’effets (de 1 à 128). • CH.Lib. –chargement de la bibliothèque canal. Le numéro est celui de la mémoire canal (de 1 à 64). •...
Page 87 Mixage et automatisation Cet afﬁchage propose un tableau contenant une liste des codes temporels (Time Code), des canaux (Channel) et des événements On/Off enregistrés dans l’Automix. Il présente également deux icônes de commande vous permettant d’insérer (INSERT) et d’effacer (DELETE) des événements. 2.
Page 88 Mixage et automatisation 2. Utilisez les boutons CURSOR pour sélectionner le canal ou les canaux à effacer. Vous pouvez aussi utiliser les boutons[SEL] pour sélectionner les canaux. Vous avez le choix entre les canaux suivants: • Tape 1 à 16 – les retours de bande. •...
Page 89 Mixage et automatisation • PAN – événements de panoramique d’un canal. • EQ – événements d’égalisation d’un canal. • AUX1 à AUX8 – événements curseur/encodeur, contrôle du niveau d’aller auxiliaire. Si vous appuyez deux fois le bouton [ENTER] sur un type d’événement, ce type sera activé...
Page 90 Mixage et automatisation Utilisation de la bibliothèque AUTOMIX Sauvegarde d’un Automix Le 02R dispose de 16 emplacements de mémoire pour des programmes Automix (de 1 à 16) où vous pouvez sauvegarder l’Automix actuel. Les instructions suivantes vous montrent comment sauvegarder votre pro- gramme Automix dans la bibliothèque.
Page 91 Mixage et automatisation Utilisez l’icône de commande “INS.” pour insérer un espace à la place du curseur dans la fenêtre TITLE EDIT. Sélectionnez l’icône avec les boutons CURSOR et appuyez sur le bouton [ENTER]. L’icône de commande “DEL.” permet d’effacer le caractère à la place du curseur dans la fenêtre TITLE EDIT.
Page 92 Mixage et automatisation Charger un Automix 1. Appuyez sur le bouton [AUTOMIX] jusqu’à ce que la page “Memory Management” apparaisse: AUTOMIX 2. Utilisez les boutons CURSOR pour sélectionner l’icône RECALL. Tournez la molette d'encodage pour sélectionner un pro- gramme Automix. Le 02R fait déﬁler tous les programmes Automix disponibles.
Page 93 CONSOLE NUMÉRIQUE Première approche...
Page 94 Table des matières générale Table des matières générale Commandes et connexions ....1 Interface utilisateur ..... . . 17 Mixage et écoute .
Page 95 Table des matières générale Console numérique 02R Manuel de référence...
Page 96 Table des matières détaillée Table des matières détaillée Commandes et connexions ....1 Commandes ..........2 Face arrière .
Page 97 Table des matières détaillée Routing ..........39 Boutons ROUTING .
Page 98 Table des matières détaillée Paramètres des programmes d’effet usine ....98 Mémoires des scène ..... 113 Que sont les mémoires de scène? .
Page 99 Table des matières détaillée Entrées/sorties numériques, réglages système et fonctions utilitaires ..171 Word Clock Select (synchronisation numérique) ... 172 Sélection du signal d’entrée (Input Signal Select) ... 175 Configuration Cascade .
Page 100 Commandes et connexions Commandes et connexions Dans ce chapitre... Commandes ........... . 2 Face arrière .
Page 101 Commandes et connexions Commandes Commandes SELECTED CHANNEL Commandes pour Commandes pour entrée analogique sortie analogique Ecran et commandes apparentées Commandes DISPLAY ACCESS Commandes d’écoute Commandes SCENE MEMORY Commandes d’écran Curseurs Console numérique 02R Manuel de référence...
Page 102 Commandes et connexions Commandes des entrées analogiques +48V +48V +48V 20dB 20dB 20dB GAIN GAIN GAIN PEAK PEAK PEAK SIGNAL SIGNAL SIGNAL Boutons pour l’alimentation fantôme (Canaux 1~8) Ces boutons vous permettent d’allumer/de couper l’alimentation fantôme +48V en courant continu pour les bornes XLR-3-31.
Page 103 Commandes et connexions Commandes des sorties analogiques Commande T/B LEVEL et microphone T/B LEVEL Cette commande règle le volume du microphone Talkback incorporé. Commande PHONES LEVEL et borne Cette commande vous permet de régler le volume du casque branché à cette borne. PHONES STUDIO Commande STUDIO LEVEL...
Page 104 Commandes et connexions Bouton Description GROUP Configuration des groupes de curseurs. PAIR Configuration des paires de canaux. Boutons MIXING Ces boutons vous donnent accès aux fonctions écran correspondantes. Bouton Description ∅/ATT Réglage de la phase et de l’atténuation. DELAY Réglage du retard de canal. Réglage de la position stéréo.
Page 105 Commandes et connexions Affichage, indicateurs et commandes Témoin d’édition SCENE MEMORY CLIP FADER STATUS INPUT 1 2 3 4 5 6 7 8 SELECTED CHANNEL L STEREO R MIC/LINE CONTRAST TAPE/RTN OUTPUT Afﬁchage SCENE MEMORY Cet afﬁchage à diodes (2 chiffres, 7 segments) donne le numéro de la mémoire de scène sélectionnée.
Page 106 Commandes et connexions Section SELECTED CHANNEL SELECTED CHANNEL AUX 1 AUX 2 AUX 3 AUX 4 AUX 5 AUX 6 AUX 7 AUX 8 EFF1 EFF2 DIRECT SEND LEVEL ROUTING L/ODD R/EVEN EVEN LOW/HPF L-MID H-MID HIGH/LPF EQ ON EQUALIZER Boutons ROUTING Ces boutons déterminent l’acheminement du signal du canal actif.
Page 107 Commandes et connexions Commandes régissant le signal d’écoute Boutons STUDIO Ces boutons vous permettent de sélectionner le signal envoyé aux bornes STUDIO MONITOR OUTPUT. Boutons CONTROL ROOM AUX 5 AUX 6 STUDIO Ces boutons vous permettent de sélectionner le signal envoyé aux bornes C-R MONITOR OUT.
Page 108 Commandes et connexions Curseurs TAPE TAPE TAPE EFF1 EFF2 FLIP ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ 17/18 19/20 21/22 23/24 STEREO Commandes TAPE (Retours de bande) Ces commandes en continu permettent de régler le niveau des retours de bande. Le niveau d’un canal de retour est indiqué par l’icône correspondante dans le bas de l’écran.
Page 109 Commandes et connexions Curseurs Ces curseurs motorisés de 100mm vous permettent de régler le niveau du canal correspondant. Lors du chargement d’une mémoire de scène, lorsque plusieurs canaux sont groupés ou encore lorsque deux canaux sont couplés pour faire une paire stéréo, les curseurs se placent automatiquement à...
Page 110 Commandes et connexions Bouton ENTER Ce bouton peut soit conﬁrmer un réglage de paramètre effectué avec la molette d’encodage, soit choisir une valeur pour un paramètre qui n’offre que deux possibilités. Face arrière +4dB INPUT INPUT INPUT INPUT INPUT A INPUT A AUX SEND INPUT A...
Page 111 Il s’agit ici de paires de prises jack symétriques 1/4” avec un niveau d’entrée nominal de –40 à +4dB. Vous pouvez y brancher un processeur d’effet stéréo, par exemple (comme le Yamaha D5000 Digital Delay etc.). Les signaux des bornes 2TR IN DIGITAL (1) peuvent être affectés de façon interne aux canaux 17/18 et les signaux des bornes...
Page 112 Commandes et connexions Bouton POWER Il s’agit d’un commutateur de mise sous tension. Il est renfoncé de sorte à ne pas pouvoir couper l’alimentation par inadvertance. Appuyez une fois pour mettre l’appareil sous tension et pressez une fois de plus pour le mettre hors tension. Borne METER Cette borne D-sub (15 broches) envoie les informations VU-mètre de chaque canal d’entrée, des retours de bande et d’effet, des...
Page 113 1 ~ 4 (max. 4 car- numériques optique tes= 32 canaux) TDIF-1 CD8-TDII Simple 1 ~ 4 (max. 4 car- tes= 32 canaux) Yamaha CD8-Y Simple 1 ~ 4 (max. 4 car- tes= 32 canaux E/S analogi- AD/DA CD8-AD Double 1 ~ 2 (max.
Page 114 Schéma du 02R...
Page 115 Commandes et connexions Console numérique 02R Manuel de référence...
Page 116 Interface utilisateur Interface utilisateur Dans ce chapitre... Un mot concernant l’interface utilisateur ......18 Boutons DISPLAY ACCESS ........18 Ecran .
Page 117 Interface utilisateur Un mot concernant l’interface utilisateur L’interface utilisateur de la Console numérique 02R est simple à utiliser tout en étant complète. Le 02R vous permet effectivement de travailler de deux manières: • En vous servant des commandes DISPLAY ACCESS. Dans ce cas, vous pouvez modiﬁer un paramètre à...
Page 118 Interface utilisateur • Le bouton [DIGITAL I/O] vous donne accès aux paramètres numériques: synchronisation (Word Clock), choix des sorties et entrées numériques, contrôle de la conﬁguration Cascade et réglage Dither. • Le bouton [SETUP] permet de contrôler la fonction SOLO et de déﬁnir les préférences du système.
Page 119 Interface utilisateur Groupe AUX AUX 1 AUX 2 AUX 3 AUX 4 Ces boutons vous donnent accès aux fonctions écran qui règlent les niveaux des allers auxiliaires pour la console. AUX 7 AUX 8 AUX 5 AUX 6 EFF1 EFF2 •...
Page 120 Interface utilisateur Boutons CURSOR Les boutons CURSOR vous permettent de choisir un des paramètres afﬁ- chés à l’écran. Ce paramètre est alors contrasté. CURSOR Ils vous permettent en outre de placer le curseur sur une position de caractère dans un nom lorsque vous devez attribuer un nom à des pro- grammes Automix, des mémoires de scène, des programmes d’égalisa- tion, effet, dynamique et canal.
Page 121 Interface utilisateur Fonctions écran Le tableau suivant vous présente de façon concise les fonctions écran de votre Console numérique 02R. Fonctions écran Description Sauvegarde et chargement de mémoires de SCENE scène. Réglage des paramètres E/S numériques et de DIGITAL I/O la synchronisation numérique (Word Clock).
Page 122 Interface utilisateur Section SELECTED CHANNEL Les commandes de cette section rappellent celles d’une console de mixage analogique. Vous travaillerez peut-être plus volontiers et plus rapidement avec les commandes de cette section qu’avec les afﬁchages des fonctions écran de la section DISPLAY ACCESS. Groupe ROUTING Les boutons du groupe ROUTING vous permettent de choisir directe- ment l’affectation du canal sélectionné.
Page 123 Interface utilisateur Commandes PAN L/ODD R/EVEN EVEN Ces commandes vous permettent de régler la position stéréo du canal sélectionné. Les boutons sélectionnent un ou deux canaux (la fonction Pan porte toujours sur deux canaux). Servez-vous de l’encodeur rotatif pour ajuster la position stéréo. La position actuelle es indiquée sur le gra- phe à...
Page 124 Mixage et écoute Mixage et écoute Dans ce chapitre... Entrées analogiques..........26 Alimentation fantôme .
Page 125 Mixage et écoute Entrées analogiques La Console numérique 02R est pourvue de 24 entrées analogiques. Les 16 premiers canaux (1~16) sont des entrées mono pour signaux de micro- phone à niveau ligne. Les huit canaux restants (17~24) sont des paires d’entrées stéréo auxquels il n’est possible de brancher que des sources de signaux de niveau ligne.
Page 126 Mixage et écoute Gain La commande GAIN des canaux d’entrée vous permet d’optimaliser le niveau d’entrée. Gardez l’oeil sur le témoin PEAK lorsque vous réglez la commande. Il s’allume pour indiquer que le signal est à moins de 3dB du point de saturation.
Page 127 Mixage et écoute de sorte que vous ne devez manier qu’un seul curseur pour piloter une paire ou un groupe de canaux. Les réglages de canaux peuvent être sauvegardés dans des mémoires de scène. Lors du chargement d’une mémoire de scène, les curseurs pren- nent automatiquement la place qui leur est dévolue.
Page 128 En règle générale, le signal est reproduit via de grands haut- 2TR-D1 2TR-A1 parleurs de studio. De nombreux techniciens utilisent également un sys- tème d’enceintes plus petites, telles que le NS-10 de Yamaha pour dispo- 2TR-D2 2TR-A2 ser d’un environnement d’écoute de référence plus “typique”.
Page 129 Mixage et écoute Boutons TALKBACK La fonction Talkback sert à communiquer avec les musiciens qui se trou- vent dans le studio. Appuyez sur le bouton [T/B] et parlez. Le bouton [SLATE] vous permet d’acheminer le signal Talkback aux bus principaux SLATE ainsi qu’au bus stéréo, ce qui vous permet d’enregistrer une remarque TALKBACK...
Page 130 Fonctions écran de mixage Fonctions écran de mixage Dans ce chapitre... Phase et atténuation numérique ........32 Delay (Retardement de canal) .
Page 131 Fonctions écran de mixage Phase et atténuation numérique 1. Appuyez sur le bouton Phase (ø) [∅/ATT]. La fonction Phase (∅) sert à inverser la phase du signal sélectionné. Lors- que la phase d’un canal est inversée par rapport à celle d’un canal corres- pondant, cela peut atténuer les deux canaux suite à...
Page 132 Fonctions écran de mixage Pages d’écran La fonction écran ∅/ΑΤΤ propose deux pages d’écran. Vous trouverez ci- dessous la représentation de la première page (MIC/LINE 1~16 et LINE 17/18~23/24): Cette page apparaît lorsque vous appuyez sur le bouton [SEL] d’un canal MIC/LINE.
Page 133 Fonctions écran de mixage Delay (Retardement de canal) 1. Appuyez sur le bouton La fonction DELAY vous permet de retarder les signaux des canaux [DELAY]. d’entrée d’un ﬁfrelin aﬁn de les synchroniser avec les signaux retardés (par le câble utilisé ou par la distance entre la tête de lecture et d’enregis- trement ou, selon le cas, par le processeur de données du multipiste).
Page 134 Fonctions écran de mixage La deuxième page d’écran est représentée ci-dessous: TAPE 1~16 ainsi que les retours d’effet EFF1 et EFF2: Cette page apparaît lorsque vous appuyez sur le bouton [SEL] d’un retour de bande ou d’effet. Réglage précis du retard Vous pouvez ajuster le retard soit en échantillons [Smpl] soit en millise- condes [mSEC] de manière approximative ou précise en plaçant le cur- seur sur le canal voulu.
Page 135 Fonctions écran de mixage Pan et Balance 1. Appuyez sur le bouton La fonction écran PAN permet de régler la position stéréo ainsi que la [PAN]. balance des signaux. Plus précisément, vous pouvez régler la position sté- réo pour les canaux suivants: les canaux d’entrées (y compris les canaux d’entrée stéréo) ainsi que les retours de bande et d’effet.
Page 136 Fonctions écran de mixage Le numéro du canal sélectionné est contrasté. Les positions stéréo des canaux sont indiquées par des traits sur les icônes tout comme sur des potentiomètres “réels”. La valeur Pan est afﬁchée sous l’icône. Positions stéréo Position centrale incluse, il y a 33 positions possibles L16 ←...
Page 137 Fonctions écran de mixage En mode GANG, vous pouvez modiﬁer la répartition stéréo. Ainsi, avant d’activer le mode GANG, vous pourriez choisir des valeurs L5 et R10. Si vous appuyez ensuite sur [ENTER], tout changement apporté à un canal entraîne une modiﬁcation correspondante de la position stéréo de l’autre canal.
Page 138 Fonctions écran de mixage Routing La fonction écran ROUTING vous permet de sélectionner le(s) bus 1. Appuyez sur le bouton au(x)quel(s) vous voulez affecter les canaux d’entrée, les retours de bande [ROUTING]. et d’effet. Les seize premiers canaux d’entrée peuvent en outre être ache- minés aux sorties directes.
Page 139 Fonctions écran de mixage Vous trouverez ci-dessous une représentation de la deuxième page – TAPE 1~16, EFF1 et EFF2 ainsi que les sorties STEREO (Balance): Cette page apparaît lorsque vous appuyez sur un bouton [SEL] d’un retour de bande ou d’effet ou, encore, de la sortie STEREO maître. Boutons ROUTING L’affectation des canaux peut également être spéciﬁée avec les boutons ROUTING du groupe SELECTED CHANNEL.
Page 140 Fonctions écran de mixage Meter (Contrôle optique des signaux) La Console numérique 02R offre des possibilités de contrôle optique des 1. Appuyez sur le bouton signaux très étendues. Les canaux d’entrée mono et stéréo, les retours de [METER]. bande et d’effet, les allers auxiliaires et les bus peuvent être contrôlés au moyen de la fonction d’écran METER.
Page 141 Fonctions écran de mixage La troisième page afﬁche les bus principaux (MAIN), les bus d’effet Réglage du niveau (AUX) ainsi que la sortie STEREO; vous y verrez en outre des curseurs de des bus niveau pour chaque bus: 1. Sélectionnez l’icône du curseur de bus voulu avec les boutons CUR- SOR.
Page 142 Fonctions écran de mixage En changeant le point où le signal contrôlé est pris, vous pouvez vous rendre compte de l’effet obtenu par le réglage du curseur ou de l’égalisa- tion. Remarque: Le changement de source du signal contrôlé pour un groupe de canaux (les canaux d’entrée ou les retours d’effet et de bande) change également la source de prise du signal pour l’autre groupe.
Page 143 Fonctions écran de mixage View La fonction écran VIEW vous permet de visualiser tous les paramètres 1. Appuyez sur le bouton d’un canal individuel en un coup d’oeil et de régler les paramètres dont le [VIEW]. réglage ne vous convient pas. Vous pouvez visualiser les canaux d’entrée (MIC/LINE 1~16 et LINE 17/18~23/24) ainsi que les retours de bande et d’effet (TAPE 1~16 ainsi que EFF1 et EFF2).
Page 144 Fonctions écran de mixage Pair (couplage de canaux) Chaque fois que vous appuyez sur le bouton [ENTER], vous activez ou coupez la fonction PAIR. La fonction Pair ne s’applique qu’aux canaux d’entrée individuels et aux retours de bande. Voyez "Paires de canaux" en page 170.
Page 145 Fonctions écran de mixage Allers auxiliaires (AUX 1~8) Vous pouvez également choisir les allers auxiliaires avec les boutons CURSOR. Chaque fois que vous appuyez sur [ENTER], le réglage alterne entre pre et post-fader (avant et après curseur). Pour régler le signal ou pour activer et couper l’aller, utilisez les commandes AUX de la section SELECTED CHANNEL.
Page 146 Fonctions écran de mixage Bibliothèque canal La bibliothèque canal permet de sauvegarder et charger des réglages de 1. Appuyez une fois de canaux sous forme de programmes. Elle offre un total de 64 programmes plus sur le bouton (et un tampon d’annulation UNDO) dans lesquels vous pouvez sauve- [VIEW].
Page 147 Fonctions écran de mixage Pour sauvegarder vos réglages, utilisez les boutons CURSOR pour sélectionner l’icône de commande “EXECUTE” et appuyez sur le bouton [ENTER]. Une fois l’ordre de sauvegarde conﬁrmé, toutes les données résidant dans cette mémoire de programme seront effacées. SOYEZ EXTREMEMENT PRUDENT LORSQUE LE 02R AFFICHE UNE DEMANDE DE CONFIRMATION.
Page 148 Fonctions écran de mixage Equalizer (Egalisation) La Console numérique 02R est dotée d’une égalisation paramétrique à 1. Appuyez sur le bouton quatre bandes avec des paramètres de largeur de bande (Q), fréquence (F) [EQ]. et gain (G) variables ainsi qu’une fonction On/Off. Les canaux suivants peuvent être égalisés: les canaux d’entrée (MIC/ LINE 1~16 ainsi que LINE 17/18~23/24), les retours de bande et d’effet (TAPE 1~16 ainsi que EFF1 et EFF2) et la sortie STEREO.
Page 149 Fonctions écran de mixage Paramètres d’égalisation: LOW/HPF L-MID H-MID HIGH/LPF 10~0.1 10~0.1 10~0.1 10~0.1 en 41 pas/ en 41 pas en 41 pas en 41 pas/ SHELF/HPF SHELF/LPF 21Hz ~20.1kHz 21Hz~20.1kHz 21Hz~20.1kHz 21Hz~20.1kHz par pas d’1/12 par pas d’1/12 par pas d’1/12 par pas d’1/12 d’octave d’octave...
Page 150 Fonctions écran de mixage Initialisation de tous les réglages d’égalisation Pour initialiser tous les réglages d’égalisation, maintenez le bouton [LOW/HPF] enfoncé et appuyez sur le bouton [HIGH/LPF]. Vous retrouverez alors les valeurs suivantes:. LOW/HPF L-MID H-MID HIGH/LPF LOW SHELF Peak 0.7 Peak 0.7 HIGH SHELF 125Hz...
Page 151 Fonctions écran de mixage Bibliothèque d’égalisation 1. Appuyez encore une La bibliothèque permet de charger et de sauvegarder des réglages d’éga- fois sur le bouton [EQ]. lisation sous forme de programmes. Il y a 40 Presets (programmes pré- programmés), 1 à 40, et 88 programmes utilisateurs, de 41 à 128 plus UNDO, qui vous permettent de conserver vos réglages personnels.
Page 152 Fonctions écran de mixage Quitter la bibliothèque Choisissez l’icône LIB et appuyez sur le bouton [ENTER] pour revenir à l’afﬁchage de la fonction écran EQUALIZER. Vous pouvez également appuyer une fois de plus sur le bouton [EQ]. Icônes de commande •...
Page 153 Fonctions écran de mixage • DEL. –Cette icône permet d’effacer le caractère indiqué par le curseur. Sélectionnez l’icône avec les boutons CURSOR et appuyez sur le bouton [ENTER]. UNDO (Annulation) Lors de la sauvegarde ou du chargement d’un programme, le 02R con- serve les réglages antérieurs dans une mémoire tampon.
Page 154 Paramètres de la fonction d’écran MIXING Programmes d’égalisation usine Paramètres de la fonction d’écran MIXING Paramètre Description L-MID H-MID HIGH TYPE PEAKING PEAKING PEAKING H.SHELF Souligne les basses de la grosse caisse ainsi Bass Drum 1 que l’attaque. 99Hz 265Hz 1.05kHz 5.33kHz +3.5dB...
Page 155 Paramètres de la fonction d’écran MIXING Paramètre Description L-MID H-MID HIGH TYPE PEAKING PEAKING PEAKING H.SHELF A la différence du pro- gramme 9, celui-ci sou- E.Bass 2 ligne les aiguës de la 111Hz 111Hz 2.24kHz 4.00kHz basse électrique. +3.0dB 0.0dB +2.5dB +0.5dB A utiliser avec une bas-...
Page 156 Paramètres de la fonction d’écran MIXING Paramètre Description L-MID H-MID HIGH TYPE PEAKING PEAKING PEAKING H.SHELF Accentue la brillance d’une guitare acousti- A.G.Stroke 1 que. 105Hz 1.00kHz 1.88kHz 5.33kHz –2.0dB 0.0dB +1.0dB +4.0dB Variation du program- TYPE L.SHELF PEAKING PEAKING H.SHELF me 20.
Page 157 Paramètres de la fonction d’écran MIXING Paramètre Description L-MID H-MID HIGH TYPE PEAKING PEAKING PEAKING H.SHELF A utiliser sur le bus STEREO lors du mixa- ge. Pour plus d’effet, Total EQ 1 94Hz 944Hz 2.11kHz 16.0kHz ajoutez un compres- –0.5dB 0.0dB +3.0dB +6.5dB...
Page 158 Paramètres de la fonction d’écran MIXING Paramètre Description L-MID H-MID HIGH TYPE PEAKING PEAKING PEAKING PEAKING Pour la partie haute du piano lorsqu’il est enre- gistré en stéréo. Com- Piano High 187Hz 397Hz 6.72kHz 5.65kHz biner avec le program- –5.5dB +1.5dB +5.0dB +3.0dB...
Page 159 Paramètres de la fonction d’écran MIXING Console numérique 02R Manuel de référence...
Page 160 Dynamique Dynamique Dans ce chapitre... Processeurs de dynamique........62 Programmes usine de dynamique .
Page 161 Dynamique Processeurs de dynamique Les processeurs de dynamique servent en général à corriger ou contrôler des niveaux de signaux à fortes variations. Mais il est également possible de les utiliser de manières créative, comme un effet qui donne une forme particulière au son.
Page 162 Dynamique Compresseur Compression ratio = 2:1 Un compresseur offre une sorte de contrôle de niveau automatique. Il atténue les niveaux élevés et réduit ainsi la plage dynamique ce qui faci- Threshold = -20dB lite le contrôle des signaux et le réglage des curseurs. Cette réduction de Knee = hard la plage dynamique permet aussi des niveaux d’enregistrement plus éle- vés ce qui améliore le rapport signal/bruit.
Page 163 Dynamique Out Gain détermine le niveau de sortie du compresseur. Le compresseur a tendance à réduire le niveau global du signal. Ce paramètre peut com- penser cette réduction de niveau et fournir un niveau approprié pour le stade suivant de l’acheminement audio. Knee vous permet de déterminer la vitesse à...
Page 164 Dynamique Gate et Ducking Une porte (Gate) est en fait un commutateur audio qui coupe les signaux Threshold = -10dB dont le niveau se trouve sous un seuil donné. Elle peut ainsi éliminer le bruit de fond d’un micro ouvert, le bruit et le sifﬂement des pédales Range = -30dB d’effets de guitare, etc.
Page 165 Dynamique Range détermine le niveau auquel la porte se referme. Vous pourriez comparer ce paramètre à une brique maintenant une porte ouverte aﬁn de toujours permettre à une certaine quantité de signal de passer. Pour un réglage de –70dB, la porte se referme complètement lorsque le signal entrant tombe sous ce seuil.
Page 166 Dynamique Expander Expansion ratio = 2:1 Un expander offre un autre type de contrôle de niveau. En atténuant le Knee = hard signal situé sous le seuil, l’expander réduit le bruit de bas niveau ou élar- Threshold = -10dB git la plage dynamique de l’enregistrement. Paramètres Expander (EXP): Paramètres Valeur...
Page 167 Dynamique Compander Width Un Compander est un compresseur-expander, une combinaison de com- pression et d’élargissement du signal. Le Compander atténue le signal d’entrée au-dessus du seuil ainsi que le niveau sous la largeur de bande. Threshold Avec un signal très dynamique, ce programme vous permet de garder la plage dynamique sans craindre un niveau de sortie trop élevé...
Page 168 Dynamique Fonction écran DYNAMICS 1. Appuyez sur le bouton Le 02R offre des processeurs de dynamique pour les canaux suivants: les [DYNAMICS]. canaux d’entrée (MIC/LINE 1~16 et LINE 17/18~23/24), les retours de bande (TAPE 1~16) ainsi que les bus de sortie internes (BUSS 1~8) et la sortie STEREO.
Page 169 Dynamique Utilisation d’un processeur de dynamique Les indications de commande servent à affecter un processeur de dyna- 1. Sélectionnez avec les mique à un canal ou à une paire stéréo: boutons CURSOR-la zone DYNAMICS et appuyez sur le bouton Indication Valeur [ENTER] pour activer ON, OFF...
Page 170 Dynamique VU-mètres des processeurs de dynamique La réduction de niveau (Gain Reduction) et les niveaux des signaux de sortie sont afﬁchés avec les VU-mètres de la fonction écran DYNAMICS de la façon suivante: GR (Réduction de niveau) constitue l’intensité de la réduction de niveau (l’afﬁchage est donc “inversé”).
Page 171 Dynamique KEY-IN et LINK Passons maintenant aux paramètres KEY-IN et LINK. Pour changer les valeurs de ces paramètres, utilisez les boutons CURSOR, la molette d’encodage et le bouton [ENTER]; le tableau suivant donne la signiﬁcation des icônes KEY IN: Icône Signification SELF - POST EQ - Le signal de déclenchement est le signal du canal sélectionné...
Page 172 Dynamique Bibliothèque de dynamique 1. Appuyez une fois de plus sur le bouton La bibliothèque de dynamique permet de charger et de sauvegarder des [DYNAMICS]. réglages de dynamique se trouvant dans des programmes. Elle propose (41~128 ainsi qu’un tampon d’annulation UNDO) dans lesquels vous pouvez conserver vos propres réglages de dynamique.
Page 173 Dynamique Quitter la bibliothèque Choisissez l’icône LIB et appuyez sur le bouton [ENTER] pour revenir à l’afﬁchage de la fonction écran DYNAMICS. Vous pouvez également appuyer une fois de plus sur le bouton [DYNAMICS]. icône de commande • STORE – Cette icône permet de sauvegarder les réglages dans un programme.
Page 174 Dynamique • DEL. – Cette icône permet d’effacer le caractère indiqué par le curseur. Sélectionnez l’icône avec les boutons CURSOR et appuyez sur le bouton [ENTER]. UNDO (Annulation) Lors de la sauvegarde ou du chargement d’un programme, le 02R con- serve les réglages antérieurs dans une mémoire tampon.
Page 175 Dynamique Paramètres des programmes de dynamique usine Dynamique Les valeurs Release, Hold, et Decay indiquées ci-dessous sont prises lorsque le 02R est réglé sur la fré- quence d’échantillonnage de 44.1kHz. Type Paramètre Valeur Description Threshold (dB) –24 Compresseur idéal pour grosse caisse acoustique.
Page 176 Dynamique Type Paramètre Valeur Description Threshold (dB) –8 Gate pour une même utilisation que le programme 5. Range (dB) –23 Attack (ms) Gate A.Dr.SN "GAT Hold (ms) 0.63 Decay (ms) Threshold (dB) –8 Compander léger pour une même utilisation que le programme 5. Ratio ( :1) Attack (ms) CompanderS...
Page 177 Dynamique Type Paramètre Valeur Description Threshold (dB) –10 Compresseur qui ajuste ou souli- gne le niveau d’une basse synthé. Ratio ( :1) Attack (ms) Compressor Syn.Bass "CMP Outgain (dB) Knee hard Release (ms) Threshold (dB) –9 Compresseur qui rend un son de piano plus brillant.
Page 178 Dynamique Type Paramètre Valeur Description Threshold (dB) –12 Autre version du programme 18, idéale pour alto ou violoncelle . Ratio ( :1) Attack (ms) Compressor Strings2 "CMP Outgain (dB) Knee Release (ms) 1.35 S Threshold (dB) –17 Autre version du programme 18, cette fois pour cordes graves Ratio ( :1) (violoncelle ou contrebasse).
Page 179 Dynamique Type Paramètre Valeur Description Threshold (dB) –18 Autre version du programme 23pour sons échantillonnés de Ratio ( :1) caisse claire. Attack (ms) Compressor Sampling SN "CMP Outgain (dB) Knee hard Release (ms) Threshold (dB) –23 Autre version du programme 23 pour des grooves.
Page 180 Dynamique Type Paramètre Valeur Description Threshold (dB) –8 Bon point de départ pour un pro- gramme de Compander avec “soft Ratio ( :1) knee”. Attack (ms) CompanderS Compander(S)"CPS Outgain (dB) Width (dB) Release (ms) Threshold (dB) –33 Expander, qui permet d’éliminer les bruits tels que le son du métronome Ratio ( :1) qui peut parfois être enregistré...
Page 181 Dynamique Type Paramètre Valeur Description Threshold (dB) Bon point de départ pour un limiteur utilisant le programme compres- ∞ Ratio ( :1) seur. Ce programme coupe surtout Attack (ms) des crêtes. Compressor Limiter2 "CMP Outgain (dB) Knee hard Release (ms) Threshold (dB) –8 Compresseur qui réduit le volume...
Page 182 Canaux auxiliaires (AUX) Canaux auxiliaires (AUX) Dans ce chapitre... Les canaux d’effet de votre 02R ........84 Les boutons AUX .
Page 183 Canaux auxiliaires (AUX) Les canaux d’effet de votre 02R Comme nous l’avons déjà mentionné, la Console numérique 02R dispose de 8 canaux auxiliaires: AUX1, AUX2, AUX3, AUX4, AUX5, AUX6, AUX7 et AUX8. Les allers auxiliaires peuvent être conﬁgurés avant ou après cur- seur (pre ou post fader).
Page 184 Canaux auxiliaires (AUX) Les boutons AUX 1. Appuyez sur le bouton Les fonctions AUX des bus AUX 1~ AUX 6 permettent de régler le niveau [AUX 1]. d’aller de chaque bus auxiliaire. Ces fonctions vous permettent de sélec- tionner un bus auxiliaire et de régler ensuite le niveau d’un groupe de canaux d’entrée simultanément.
Page 185 Canaux auxiliaires (AUX) Page AUX – MIC/LINE Il y a deux pages d’écran pour les fonctions écran AUX. En voici la pre- mière (MIC/LINE 1~16 et LINE 17/18~ 23/24: Cette page apparaît lorsque vous appuyez sur le bouton [SEL] d’un des canaux MIC/LINE.
Page 186 Canaux auxiliaires (AUX) Canaux d’entrée stéréo Les canaux d’entrée MIC/LINE 1~16 ne peuvent gérer qu’une source de signal. Les canaux d’entrée stéréo (17~24), par contre, sont liés et peuvent gérer deux sources de signaux: une droite et une gauche. Avant l’envoi d’un signal d’entrée stéréo aux commandes de niveau auxiliaires, les signaux gauche et droit sont additionnés pour former un mixage mono gauche+droite (L+R).
Page 187 Canaux auxiliaires (AUX) Pour envoyer un signal à un bus auxiliaire, vous devez donc vous assurer que le curseur n’est pas en position minimale(–∞). Cela présente l’avan- tage que le signal en question n’aura qu’une quantité d’effet proportion- nelle à son niveau. La balance entre le signal original et le signal d’effet restera donc toujours la même, ce qui est important lors d’une augmenta- tion/diminution progressive du niveau du canal (Fade In/Out).
Page 188 Effets internes Effets internes Dans ce chapitre... Parlons effets ..........90 Programmes d’effets usine .
Page 189 Effets internes Parlons effets La Console numérique 02R dispose de deux processeurs multi-effets sté- réo: Effect1 et Effect2. Ils sont alimentés par AUX7 et AUX8 et les signaux traités sont renvoyés via EFF1 RTN et EFF2 RTN, respectivement. Les allers auxiliaires peuvent avoir une conﬁguration avant ou après curseur (post ou pre-fader).
Page 190 Effets internes Programmes d’effets usine Vous trouverez ci-dessous la liste des programmes usine: Nom de programme Nom de programme REVERB HALL1 REVERSE GATE REVERB HALL2 DELAY->EARLY REF REVERB ROOM1 DELAY L-C-R 1 REVERB ROOM2 DELAY L-C-R 2 REVERB STAGE CHORUS->DLY LCR REVERB PLATE MONODLY->CHORUS REV AMBIENCE1...
Page 191 Effets internes AUX 7 et AUX 8 1. Appuyez sur le bouton Les fonctions AUX des bus AUX 7 et AUX 8 permettent de régler le [AUX 7]. niveau d’aller de chaque bus auxiliaire. Comme les fonctions des bus AUX1~6, ces fonction vous permettent de sélectionner un bus auxiliaire et de régler ensuite le niveau d’un groupe de canaux d’entrée simultané- ment.
Page 192 Effets internes Page AUX – MIC/LINE Vous trouverez ci-dessous une représentation de la première page (MIC/ LINE 1~16 et LINE 17/18~ 23/24: Cette page apparaît lorsque vous appuyez sur le bouton [SEL] d’un des canaux MIC/LINE. Page AUX – TAPE/EFFECT Vous trouverez ci-dessous la deuxième page de la fonction écran AUX –...
Page 193 Effets internes Effets Le 02R contient deux processeurs multi-effets stéréo internes. Ces proces- 1. Appuyez une fois de plus sur le bouton seurs disposent d’une gamme impressionnante d’effets spéciaux à ajouter à votre mixage – des réverbérations chatoyantes, des Delays nets et pré- [AUX 7].
Page 194 Effets internes Bibliothèque d’effet 1. Appuyez une fois de plus sur le bouton La bibliothèque d’effets vous permet de sauvegarder et de charger des [AUX 7]. programmes d’effet. Il y a 40 programmes usine (1~40) et 88 programmes utilisateur (41~128 plus un tampon d’annulation UNDO) vous permet- tant de sauvegarder vos propres réglages.
Page 195 Effets internes icône de commande • STORE – Cette icône permet de sauvegarder les réglages dans un programme. Sélectionnez l’icône avec les boutons CURSOR, utilisez la molette d'encodage pour choisir un numéro de programme et appuyez sur le bouton [ENTER]. Le 02R demande conﬁrmation pour sauvegarder les réglages dans le programme sélectionné.
Page 196 Effets internes UNDO (Annulation) Lors de la sauvegarde ou du chargement d’un programme, le 02R con- serve les réglages antérieurs dans une mémoire tampon. Si vous voyez par la suite que vous vous êtes trompé, vous pouvez toujours recharger les réglages du tampon UNDO (“U” dans la liste des programmes). Sélec- tionnez l’icône RECALL avec les boutons CURSOR et tournez la molette d'encodage pour appeler le programme “U”.
Page 197 Effets incorporés Paramètres des programmes d’effet usine Effets incorporés Programme 1 — REVERB HALL1 Simulation de la réverbération d’une grande salle de concert. Rend les sons de cordes et de cuivres plus spacieux. Paramètre Valeur Plage Description Rev.Time 2.8s 0.3~30.0s Temps de réverbération.
Page 198 Effets incorporés Programme 4 — REVERB ROOM2 Variation du programme 3. Paramètre Valeur Plage Description Rev.Time 1.8s Hi.Ratio Diff. Ini.Dly 17.0ms Voyez le Density Voyez le programme 1 programme 1 9.0kHz 80Hz Rev.Dly 4.0ms Rev.Bal Programme 5 — REVERB STAGE Identique au REVERB HALL mais un peu plus clair.
Page 199 Effets incorporés Programme 7 — REV AMBIENCE1 Avec ce programme vous pouvez donner “plus d’air” à vos instruments (il s’agit toutefois d’une pièce plus petite que pour REVERB ROOM). Egalement pour le chant, les choeur et la percussion. Paramètre Valeur Plage Description Rev.Time...
Page 200 Effets incorporés Programme 10 — REV LIVE ROOM2 Autre version du programme 9. Paramètre Valeur Plage Description Rev.Time 2.2s Hi.Ratio Diff. Ini.Dly 12.0ms Voyez le Density Voyez le programme 1 programme 1 4.0kHz THRU Rev.Dly 3.0ms Rev.Bal Programme 11 — REVERB VOCAL1 Réverbération pour chant et choeur.
Page 201 Effets incorporés Programme 13 — REV SN.ROOM Type de réverbération qui s’adapte bien au son de la caisse claire. Paramètre Valeur Plage Description Rev.Time 1.3s Hi.Ratio Diff. Ini.Dly 26.0ms Voyez le Density Voyez le programme 1 programme 1 10.0kHz 180Hz Rev.Dly 4.0ms Rev.Bal...
Page 202 Effets incorporés Programme 16 — FLANGE->REVERB1 Effet de Flanger suivi de réverbération. Cet effet souligne mieux les effets de modulation que le programme CHORUS- >REVERB. Réglez le paramètre Depth pour déterminer la quantité de réverbération. Paramètre Valeur Plage Description Freq. 2.4Hz 0.1~40.0Hz Vitesse de modulation du Flanger...
Page 203 Effets incorporés Programme 19 — EARLY REF.2 Autre version du programme 18, avec plus d’épaisseur. Paramètre Valeur Plage Description Type S-Hall RoomSize Liveness Diff. Ini.Dly 4.8ms Voyez le Voyez le programme 18 programme 18 ER Num. Hi.Ratio FB.Gain 11.0kHz THRU Programme 20 —...
Page 204 Effets incorporés Programme 22 — DELAY->EARLY REF Les répétitions du Delay sont enrichies avec des premières réﬂexions. Paramètre Valeur Plage Description Delay 256.0ms 0.1~320.0ms Temps de retard. FB.Gain +43% –99 ~ +99% Feedback. Le signal qui est réinjecté à l’effet. Hi.Ratio 0.1~1.0 Taux d’atténuation des fréquences aiguës.
Page 205 Effets incorporés Programme 25 — CHORUS->DLY LCR Chorus qui est relié à un triple Delay (gauche-centre-droite) muni de rétroaction. Paramètre Valeur Plage Description Freq. 0.8Hz 0.1~40.0Hz Vitesse de Modulation du Chorus. Depth 0~100% Profondeur du Chorus (intensité de modulation). Mod.Dly 5.9ms 0.0~255.0ms Retard du Chorus, c.-à-d.
Page 206 Effets incorporés Programme 28 — ECHO Effet écho bien connu et toujours en vogue. Paramètre Valeur Plage Description Dly(L) 220.0ms 0.1~500.0ms Retard du canal gauche. FB.G(L) +44% –99 ~ +99% Degré de rétroaction du canal gauche. Dly(R) 180.0ms 0.1~500.0ms Retard du canal droit. FB.G(R) –55% –99 ~ +99%...
Page 207 Effets incorporés Programme 31 — CHORUS1 Chorus confère plus de coffre et de largeur au signal traité. Paramètre Valeur Plage Description Freq. 0.6Hz 0.1~40.0Hz Fréquence de modulation. AM Depth 0~100% Intensité de la modulation de l'amplitude. PM Depth 0~100% Intensité de la modulation de la hauteur. LSF F 220Hz 32Hz~1.0kHz...
Page 208 Effets incorporés Programme 34 — FLANGE Flanger stéréo produisant un son “très mouvementé” avec des harmoniques bien mises en évidence. Paramètre Valeur Plage Description Freq. 1.2Hz 0.1~40.0Hz Fréquence de modulation. Depth 0~100% Intensité de la modulation. FB.Gain +45% –99 ~ +99% Feedback.
Page 209 Effets incorporés Programme 37 — AUTO PAN Choisissez cet effet pour obtenir des mouvements gauche-droite-gauche du signal traité. Paramètre Valeur Plage Description Freq. 0.5Hz 0.1~40.0Hz Fréquence de modulation. LR Depth 0~100% Intensité du panoramique gauche↔droite. FR Depth 0~100% Intensité du panoramique avant↔arrière. LSF F 140Hz 32Hz~1.0kHz...
Page 210 Effets incorporés Programme 40 — VOCAL DOUBLER Voici un “ampliﬁcateur” subtil obtenu grâce à un temps de retard quelque peu plus prononcé Paramètre Valeur Plage Description Pitch Fine(1) Fine(2) –10 Out(1) +100 Out(2) +100 Voyez le Voyez le programme 39 programme 39 Pan(1) Pan(2)
Page 211 Effets incorporés Console numérique 02R Manuel de référence...
Page 212 Mémoires des scène Mémoires des scène Dans ce chapitre... Que sont les mémoires de scène? ....... . 114 Qu’est-ce qui est sauvegardé...
Page 213 Mémoires des scène Que sont les mémoires de scène? Le 02R a 64 mémoires de scène internes: chacune de ces mémoire est un “instantané” des réglages numériques de la console (une scène de mixage); vous pouvez sauvegarder et charger les mémoires de scène au STORE RECALL moyen des boutons [STORE] et [RECALL].
Page 214 Mémoires des scène Qu’est-ce qui est sauvegardé dans une mémoire de scène? Pratiquement tous les réglages de mixage du 02R peuvent être conservés dans une mémoire de scène. Les réglages qui ne sont pas sauvegardés sont ceux des commandes analogiques, à savoir: le bouton d’alimentation fantôme +48V, les commutateurs d’entrée A/B, d’atténuation (Pad), les commandes GAIN, T/B LEVEL, STUDIO LEVEL, PHONES LEVEL, C-R LEVEL ainsi que le réglage CONTRAST.
Page 215 Mémoires des scène Sauvegarde de scènes de mixage 1. Utilisez SCENE Le 02R offre 64 mémoires de scène. Si cela n’était pas sufﬁsant, vous pou- MEMORY pour vez toujours sauvegarder des mémoires de scène sur un appareil externe sélectionner une (ordinateur, séquenceur, etc.).
Page 216 Mémoires des scène Nommer une mémoire de scène 1. Appuyez sur le bouton La fonction écran SCENE MEMORY est représentée ci-dessous: [SCENE MEMORY]. SCENE MEMORY La fonction écran SCENE MEMORY appa- raît. 2. Amenez le curseur dans la zone TITLE EDIT. 3.
Page 217 Mémoires des scène • L’icône COPY sert à copier le nom d’une autre mémoire de scène. • L’icône PASTE permet d’utiliser le nom copié avec la fonction COPY dans la zone TITLE EDIT; il y remplacera tous les autres caractères. Dans la partie inférieure droite de l’écran se trouve la case à...
Page 218 Mémoires des scène Fader Recall Safe (protection curseur) La Console numérique 02R propose deux méthodes pour éviter de brus- 1. Appuyez plusieurs fois ques sauts de niveau. Il possible de protéger certains canaux. Lorsque sur le bouton [SCENE vous chargez une scène de mixage avec des canaux protégés, le niveau de MEMORY] jusqu’à...
Page 219 Mémoires des scène Fade Time (Temps du fondu) La deuxième manière de protéger le système contre des brusques sauts de 1. Appuyez plusieurs fois niveau consiste à programmer un fondu (fade). Vous pouvez déterminer sur le bouton [SCENE la longueur de ce fondu pour chaque canal individuellement. Lorsque MEMORY] jusqu’à...
Page 220 Automatisation Automatisation Dans ce chapitre... Qu’est-ce que l’automatisation? ....... . . 122 Qu’est-ce qu’un code temporel? .
Page 221 Automatisation Qu’est-ce que l’automatisation? La partie la plus difﬁcile et la plus longue du travail du technicien de stu- dio consiste à mixer la matière brute que constituent tous les enregistre- ments multipistes effectués pour en faire un produit artistiquement ﬁni. La possibilité...
Page 222 Automatisation La capacité de mémoire du 02R à la sortie de l’usine est de 512ko. Cela signiﬁe donc que les 16 mémoires Automix et le tampon ne peuvent occu- per plus de 512ko. Comme il n’est pas du tout exclu que vous tombiez à court de mémoire, sauvegardez les réglages des mémoires Automix sur un support externe (via MIDI) aﬁn de les y archiver et de pouvoir effacer la mémoire Automix en question.
Page 223 Automatisation Qu’est-ce qu’un code temporel? Un code temporel est un signal qui décrit la suite chronologique du temps d’enregistrement absolu. En règle générale, le code temporel sert à synchroniser plusieurs appareils à bande ou à disque dur; il sert éga- lement lors de l’édition électronique.
Page 224 Automatisation Si l’appareil externe ne dispose pas de sortie SMPTE, enregistrez le code temporel sur une piste inutilisée (pour un multipiste) ou sur une piste spéciale (pour un enregistreur ou un appareil de traitement de données vidéo) et branchez la sortie de cette piste à la borne d’entrée pour code temporel du 02R.
Page 225 Automatisation Fonction Automix 1. Appuyez sur le bouton La fonction écran AUTOMIX propose six pages d’écran: [AUTOMIX]. Automix Main (page principale) La page principale gère les opérations d’enregistrement et de reproduc- AUTOMIX tion. Vous pouvez également y choisir la résolution (nombre de frames par secondes) ainsi que l’entrée du code temporel et déterminer le temps Une des fonctions écran de départ et activer les opérations d’édition.
Page 226 Automatisation Automix Main (page principale) 1. Appuyez sur le bouton [AUTOMIX] jusqu’à ce Vous trouverez ci-dessous une représentation de la page principale de la que la page“Automix fonction écran Automix. Les trois premières pages de cette fonction Main”apparaisse. (Main, Memory management et Fader Edit) vous donnent accès aux com- mandes de transport.
Page 227 Automatisation • ABORT – Interrompt l’enregistrement et élimine toutes les données nouvelles enregistrées. Zone Time Code Le code temporel reçu apparaît dans cette zone. Lorsque vous sélec- tionnez INT(erne), l’afﬁchage commence tout de suite à compter le temps. Vous pouvez réinitialiser cette valeur dans la zone “INT Start Time”. Communication Speed (vitesse de transmission) Cette zone vous permet de régler la vitesse de transmission des données vers un ordinateur branché...
Page 228 Automatisation Notez que pendant l’enregistrement en mode d’automatisation, seul le type d’événement sélectionné du canal choisi par le bouton [SEL] sera modiﬁé. Durant l’enregistrement, les données du type d’événement choisi ne sont pas reproduites aﬁn de vous permettre de vous concentrer sur la correction.
Page 229 Automatisation Commandes de transport Les opérations suivantes sont représentées sous forme d’icônes de com- Utilisation des mande: AUTOREC, REC, PLAY, STOP et ABORT. Amenez le curseur sur commandes de l’icône voulue et appuyez sur le bouton [ENTER]. transport AUTOREC – Si vous avez choisi cette icône, l’enregistrement Automix commencera dès que le 02R reçoit un code temporel, même s’il ne se 1.
Page 230 Automatisation Memory Management (gestion de la 1. Appuyez sur le bouton mémoire) [AUTOMIX]. La deuxième page de la fonction écran AUTOMIX s’appelle “Memory Management” et a cet aspect: AUTOMIX La fonction écran AUTO- MIX apparaît. Appuyez sur le bouton [AUTOMIX ] jusqu’à ce que la page “Memory Management”...
Page 231 Automatisation Fonctions AUTOMIX Title Edit Les noms des mémoires Automix peuvent donc contenir jusqu’à 16 carac- tères choisis parmi les suivants: • L’icône PASTE permet d’utiliser le nom copié avec la fonction COPY dans la zone TITLE EDIT; il y remplacera tous les autres caractères. •...
Page 232 Automatisation UNDO Cette fonction vous permet d’annuler les opérations suivantes: mise à jour des données Automix (dès que l’enregistrement est arrêté par le bou- ton STOP ou l’interruption du code temporel), le chargement des données d’une mémoire Automix dans le programme en cours, la création d’un nouveau programme ou l’interruption de l’enregistrement d’un pro- gramme par la fonction ABORT.
Page 233 Automatisation Fader Edit (édition des curseurs) 1. Appuyez sur le bouton Voici la troisième page de la fonction écran AUTOMIX, Fader Edit: [AUTOMIX]. AUTOMIX La fonction écran AUTO- MIX apparaît. Appuyez sur le bouton [AUTOMIX ], jusqu’à ce que la page “Fader Edit”...
Page 234 Automatisation Fader Edit Mode Lorsque vous corrigez un réglage curseur, l’écran montre d’une part la valeur curseur originale et d’autre part une ﬂèche. La ﬂèche vous montre la direction dans laquelle le curseur doit être déplacé pour revenir à sa position originale.
Page 235 Automatisation Event Edit (MEMORY) 1. Appuyez sur le bouton La quatrième page de la fonction écran AUTOMIX s’appelle Event Edit [AUTOMIX]. (MEMORY) et a cet aspect: AUTOMIX La fonction écran AUTO- MIX apparaît. Appuyez sur le bouton [AUTOMIX ] jusqu’à ce que la page “Event Edit (MEMORY)”apparaisse.
Page 236 Automatisation Event Edit (CH ON) 1. Appuyez sur le bouton La cinquième page de la fonction écran AUTOMIX s’appelle Event Edit [AUTOMIX]. (CH ON) et a cet aspect: AUTOMIX Une fonction écran AUTOMIX apparaît. Appuyez sur le bouton [AUTOMIX ] jusqu’à ce que la page “Event Edit (CH ON)”...
Page 237 Automatisation Event Extract (effacer des événements) 1. Appuyez sur le bouton La dernière page de la fonction écran AUTOMIX s’appelle Event Extract [AUTOMIX]. et a cet aspect: AUTOMIX La fonction écran AUTO- MIX apparaît. Appuyez sur le bouton [AUTOMIX ] jusqu’àce que la page “Event Extract”apparaisse.
Page 238 MIDI MIDI Dans ce chapitre... MIDI et le 02R..........140 Setup .
Page 239 MIDI MIDI et le 02R La Console numérique 02R peut être synchronisée avec un code temporel SMPTE ou MTC et se trouve, en ce qui concerne MIDI, à la pointe de ce qui existe. Vous verrez vite, cependant, que vous n’aurez pratiquement jamais besoin de MIDI –...
Page 240 MIDI Setup 1. Appuyez sur le bouton Voici une représentation de la page MIDI Setup: [MIDI]. MIDI La fonction écran MIDI apparaît. Appuyez sur le bouton [MIDI] jusqu’à ce que la page “MIDI Setup” apparaisse. 2. Sélectionnez le para- mètre voulu avec les boutons CURSOR et appuyez sur le bouton Receive Channel (canal de réception)
Page 241 MIDI Program Change Assign Il est possible de charger les mémoires de scène du 02R avec des change- 1. Appuyez sur le bouton ments de programme MIDI. Vous trouverez ci-dessous une représenta- [MIDI]. tion de la page MIDI Program Change Assign: MIDI La fonction écran MIDI apparaît.
Page 242 MIDI Bulk Dump/Request 1. Appuyez sur le bouton Les commandes Bulk Dump (transmission de blocs de données) et Bulk [MIDI]. Request (demande de transmission) permettent de sauvegarder ou de charger des mémoires de scène, des mémoires Automix, des réglages sys- tème et des tableaux de changement de programme ainsi que des pro- grammes de bibliothèque d’effet, de dynamique, d’égalisation et de canal.
Page 243 MIDI Number Pour tous les types de données sauf les données de réglages système et les données de tableau de changement de programme, vous pouvez choi- sir le numéro du programme ou de la mémoire que vous voulez trans- mettre ou recevoir. La liste donne le numéro du programme et son nom. Execute Vous avez le choix entre quatre commandes: •...
Page 244 MIDI Format des données MIDI 1. Remarques générales 1-1.Vous trouverez ci-dessous une description des fonctions MIDI du 02R. 1-2.Les caractéristiques électriques ainsi que le format des données répondent aux normes de la version 1.0 du standard MIDI. 2. Commandes transmises et reçues. 2-1.
Page 245 MIDI PARAMETER CHANGE/REQUEST La réception/transmission de commande de modiﬁcation de paramètres peut être activée et coupée au moyen de la fonction écran MIDI. Si cette fonction est activée, le 02R envoie des commandes SysEx chaque fois que vous modiﬁez la valeur d’un paramètre. Ces commandes sont également envoyées sur le canal de transmission sélectionné...
Page 246 MIDI 4. Transmission PGM T × ON PROGRAM CHANGE $CnH PARAM T × ON SYSTEM EXCLUSIVE PARAMETER CHANGE $F0H, $43H, $1nH KEY REMOTE T × ON MIDI CH? (KEY REMOTE) (RESPONSE FOR PARAMETER REQUEST) SYSTEM EXCLUSIVE BULK DUMP $F0H, $43H, $0nH MIDI OUT BULK REQUEST $F0H, $43H, $2nH PGM ECHO ON...
Page 247 Modiﬁcation de paramètre et demande (Request) MIDI MODIFICATION DE PARAMETRE (format de base) STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0001nnnn 1n NO. DE MODELE NO. DE MODELE (02R)
Page 248 MODIFICATION DE PARAMETRE (traitement par octet pour numéro de type 0:tampon d’édition, 1:Setup, 2:Backup) STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0001nnnn 1n NO. DE MODELE NO. DE MODELE (02R)
Page 249 MIDI MODIFICATION DE PARAMETRE (Charger/Sauvegarde) STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0001nnnn 1n NO. DE MODELE NO. DE MODELE (02R) 00111101 3d TYPE DE PARAME- Charger/sauvegarder (Numéro de type)
Page 250 MIDI MODIFICATION DE PARAMETRE (Commande à distance des boutons) STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0001nnnn 1n NO. DE MODELE NO. DE MODELE (02R) 00111101 3d TYPE DE PARAME- Commande à...
Page 251 Somme de contrôle = (-Somme) & 0x7F Format des blocs de données des mémoires de scène STATUT Commande SysEx 11110000 F0 IDENTITE No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0000nnnn 0n No. DE FORMAT...
Page 252 MIDI Demande de transmission de la mémoire de scène STATUT 11110000 F0 Commande SysEx IDENTIFICATION 01000011 43 No. de fabricant (YAMAHA) SOUS- STATUT 0010nnnn 2n n= 0-15 (canal de transmission/réception 1~16) No. DE FORMAT. 01111110 7E Universal Bulk Dump 01001100 4C...
Page 253 MIDI Format des blocs de données de tableau de changement de programme STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0000nnnn 0n No. DE FORMAT Universal Bulk Dump 01111110 7E COMPTEUR D’OCTETS...
Page 254 MIDI Format des blocs de données de la mémoire réglages (Setup) STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0000nnnn 0n No. DE FORMAT Universal Bulk Dump 01111110 7E COMPTEUR D’OCTETS...
Page 255 MIDI Format des blocs de données de la bibliothèque d’effets STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0000nnnn 0n No. DE FORMAT Universal Bulk Dump 01111110 7E COMPTEUR D’OCTETS...
Page 256 MIDI Demande de transmission de la bibliothèque d’effets STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0010nnnn 2n No. DE FORMAT Universal Bulk Dump 01111110 7E 01001100 4C 01001101 4D...
Page 257 MIDI Format des blocs de données de la bibliothèque EQ STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0000nnnn 0n No. DE FORMAT Universal Bulk Dump 01111110 7E COMPTEUR D’OCTETS...
Page 258 MIDI Demande de transmission de la bibliothèque EQ STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0010nnnn 2n No. DE FORMAT Universal Bulk Dump 01111110 7E 01001100 4C 01001101 4D...
Page 259 MIDI Format des blocs de données de la bibliothèque de dynamique STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0000nnnn 0n No. DE FORMAT Universal Bulk Dump 01111110 7E COMPTEUR D’OCTETS...
Page 260 MIDI Demande de transmission pour la bibliothèque de dynamique STATUT 11110000 F0 Commande SysEx IDENTIFICATION 01000011 43 No. de fabricant (YAMAHA) SOUS-STATUT 0010nnnn 2n n= 0-15 (canal de transmission/réception 1~16) No. DE FORMAT 01111110 7E Universal Bulk Dump 01001100 4C...
Page 261 MIDI Format des blocs de données de la bibliothèque canal STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0000nnnn 0n No. DE FORMAT Universal Bulk Dump 01111110 7E COMPTEUR D’OCTETS...
Page 262 MIDI Demande de transmission pour la bibliothèque canal STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0010nnnn 2n No. DE FORMAT Universal Bulk Dump 01111110 7E 01001100 4C 01001101 4D...
Page 263 MIDI Format des blocs de données pour les données Automix STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0000nnnn 0n No. DE FORMAT Universal Bulk Dump 01111110 7E COMPTEUR D’OCTETS...
Page 264 MIDI Demande de transmission de données Automix STATUT Commande SysEx 11110000 F0 IDENTIFICATION No. de fabricant (YAMAHA) 01000011 43 SOUS-STATUT n= 0-15 (canal de transmission/réception 1~16) 0010nnnn 2n No. DE FORMAT Universal Bulk Dump 01111110 7E 01001100 4C 01001101 4D...
Page 265 MIDI Console numérique 02R Manuel de référence...
Page 266 Groupes et paires (couples) Groupes et paires (couples) Dans ce chapitre... Grouper des curseurs ......... . 168 Groupes d’étouffement (Mute Group) .
Page 267 Groupes et paires (couples) Grouper des curseurs 1. Appuyez sur le bouton [GROUP]. La Console numérique 02R permet de grouper plusieurs curseurs de sorte que leur niveau puisse être réglé en actionnant un seul curseur. Vous pouvez grouper les canaux d’entrée ainsi que les retours de bande et d’effet.
Page 268 Groupes et paires (couples) Groupes d’étouffement (Mute Group) 1. Appuyez sur le bouton [GROUP]. La fonction Mute peut également porter sur des groupes de canaux de sorte que les membres d’un groupe peuvent être étouffés ou activés avec un seul bouton [ON]. Il n’est d’ailleurs pas nécessaire que tous les mem- bres du groupe aient le même statut: certains peuvent très bien être étouf- GROUP fés et d’autres activés.
Page 269 Groupes et paires (couples) Paires de canaux 1. Appuyez sur le bouton Des canaux adjacents peuvent être conﬁgurés sous forme de paires stéréo. [PAIR]. Cela simpliﬁe l’utilisation de signaux stéréo car il sufﬁt d’actionner un curseur ou une commande de la paire au lieu des deux. Les canaux sui- vants peuvent être conﬁgurés sous forme de paires stéréo: les entrées (MIC/LINE 1~16), les retours de bande (TAPE 1~16) et les allers auxiliai- PAIR...
Page 270 Entrées/sorties numériques, réglages système et fonctions utilitaires Entrées/sorties numériques, réglages système et fonctions utilitaires Dans ce chapitre... Word Clock Select (synchronisation numérique) ....172 Sélection du signal d’entrée (Input Signal Select).
Page 271 Entrées/sorties numériques, réglages système et fonctions utilitaires Word Clock Select (synchronisation numérique) 1. Appuyez sur le bouton [DIGITAL I/O]. La Console numérique 02R traite les données audio avec son horloge interne et une fréquence d’échantillonnage de 44,1kHz ou 48kHz. Si vous choisissez une horloge de mot (word clock) externe comme source de synchronisation numérique, la fréquence d’échantillonnage peut aller de DIGITAL...
Page 272 • Carte E/S numérique (TDIF-1): CD8-TDII • Carte E/S numérique (AES/EBU): CD8-AE/CD8-AE-S • Carte E/S numérique (YAMAHA): CD8-Y • Carte AN/NA: CD8-AD • No Connection (pas de cartes) A côté des quatre indicateurs des fentes, vous verrez une ligne de quatre cases déﬁnissant les connexions possibles de la carte insérée dans la fente.
Page 273 Entrées/sorties numériques, réglages système et fonctions utilitaires Indicateurs Word Clock Pas de synchronisation externe. W.CLK Un signal Word Clock est reçu mais sa fréquence est dif- W.CLK férente de celle de l’horloge choisie. Un signal Word Clock est reçu et sa fréquence corres- W.CLK pond à...
Page 274 Entrées/sorties numériques, réglages système et fonctions utilitaires Sélection du signal d’entrée (Input Signal Select) 1. Appuyez sur le bouton Le 02R offre 24 bornes d’entrées analogiques: les canaux d’entrée (MIC/ [DIGITAL I/O]. LINE 1~16) ainsi que les canaux stéréo (LINE 17/18~23/24). Le signal de deux paires d’entrées numériques peut être acheminé...
Page 275 Entrées/sorties numériques, réglages système et fonctions utilitaires Conﬁguration Cascade A l’instar des multipistes numériques modulaires en fonction desquels le 1. Appuyez sur le bouton 02R a été conçu, ce dernier peut être élargi et passer d’un système de base [DIGITAL I/O]. à...
Page 276 Entrées/sorties numériques, réglages système et fonctions utilitaires La valeur ID permet de déterminer l’ordre dans une chaîne de plusieurs 02R. La première console asservie a le numéro 0 (zéro). L’appareil ayant le numéro d’identité le plus élevé (3 maximum) fait fonction d’appareil maî- tre (vous en avez indubitablement conclu que vous avez le choix entre les valeurs 0~3 pour ce paramètre).
Page 277 Entrées/sorties numériques, réglages système et fonctions utilitaires Dither 1. Appuyez sur le bouton Lorsque vous utilisez plusieurs appareils numériques, il arrive que ces [DIGITAL I/O]. appareils n’emploient pas tous des mots numériques de la même lon- gueur. Ainsi, le 02R se sert de mots de 20 bits pour l’entrée et la sortie mais de mots de 32 bits pour le traitement interne des signaux.
Page 278 Entrées/sorties numériques, réglages système et fonctions utilitaires Solo 1. Appuyez sur le bouton [SETUP]. La fonction écran SETUP se divise en deux pages: la page Solo et la page Preferences. SETUP Page d’écran La fonction écran SETUP apparaît. Vous trouverez ci-dessous une représentation de la page SETUP Solo: Appuyez sur le bouton [SETUP] jusqu’à...
Page 279 Entrées/sorties numériques, réglages système et fonctions utilitaires Preferences 1. Appuyez sur le bouton La Console numérique 02R est une table de mixage extrêmement ﬂexible [SETUP] jusqu’à ce que que vous pouvez régler “sur mesure”. la page “Preferences” apparaisse. Page d’écran Vous trouverez ci-dessous une représentation de la page SETUP Preferen- ces: SETUP...
Page 280 Entrées/sorties numériques, réglages système et fonctions utilitaires Si le 02R doit être manié par une personne qui manque d’expérience, il vaut probablement mieux garder cette fonction activée. Cela évitera toute perte catastrophique de données précieuses. Lorsque vous sauvegardez des réglages dans une mémoire, le programme qui y résidait est irrémédiablement effacé.
Page 281 Entrées/sorties numériques, réglages système et fonctions utilitaires Si la connexion établie entre le 02R et le multipiste modulaire ou un autre appareil numérique n’est pas parfaite, il est possible que ce message apparaisse si souvent que cela en devient perturbant. Néanmoins, n’oubliez pas que si le 02R détecte une erreur à...
Page 282 Entrées/sorties numériques, réglages système et fonctions utilitaires Oscillator Avant de commencer une session d’enregistrement, de nombreux techni- 1. Appuyez sur le bouton ciens enregistrent durant quelques secondes un signal de sinusoïde. Ces [UTILITY]. signaux permettent de comparer le comportement d’enregistreurs multi- piste différents ce qui est vital lorsque l’enregistrement ne se fait pas entièrement dans le même studio.
Page 283 (mémoires de scène, données Automix et programmes de bibliothèques) soient perdus si vous ne contactez pas au plus vite un revendeur Yamaha ou un SAV agréé Yamaha pour faire remplacer la pile. Console numérique 02R Manuel de référence...
Page 284 Entrées/sorties numériques, réglages système et fonctions utilitaires Emphasis Monitor (contrôle d’emphase) 1. Appuyez sur le bouton Cette fonction vous permet de contrôler les informations d’emphase des [UTILITY]. entrées numériques. Lorsqu’un signal numérique a été enregistré avec emphase, une technique utilisée lors des premiers enregistrements numé- riques pour compenser les défauts des appareils de l’époque et qui res- semble au procédé...
Page 285 Entrées/sorties numériques, réglages système et fonctions utilitaires Channel Status Monitor 1. Appuyez sur le bouton Cette fonction montre le statut de canal des signaux numériques audio. [UTILITY]. L’information concernant le statut de canal n’est contenue que dans les signaux numériques des connexions IEC958. Page d’écran UTILITY Vous trouverez ci-dessous une représentation de la page UTILITY Chan-...
Page 286 Entrées/sorties numériques, réglages système et fonctions utilitaires • Category — C’est ici qu’apparaît le statut des “bits catégorie” qui n’existent que pour le format IEC958 Part2 (S/PDIF - Consumer). Voici les catégories possibles: General – Général. Utilisé temporairement. Laser Optical – Appareil à laser optique D/D Conv –...
Page 287 Entrées/sorties numériques, réglages système et fonctions utilitaires Initialisation du système du 02R 1. Mettez le 02R hors ten- Cette opération vous permet d’initialiser la Console numérique 02R et de sion. charger les réglages usine. N’oubliez pas que cela efface toutes les mémoires de scène, les programmes Automix ainsi que les programmes 2.
Page 288 Installation des options Installation des options Dans ce chapitre... Options pour le 02R..........190 Installation des options.
Page 289 Alesis ADAT, TASCAM TDIF-1, Yamaha et AES/EBU. De plus, vous pouvez utiliser une carte analogique. Enﬁn, Yamaha vous propose un kit Digital Cascade que vous pouvez loger dans l’une des fentes I/O, si bien qu’il devient possible de “mettre en cascade”...
Page 290 Remarque: Il est impossible d’installer le kit d’extension de mémoire MEM4 sans annuler le recours à la garantie en cas de problème. Demandez à votre revendeur Yamaha ou à un SAV agréé par Yamaha d’installer le kit MEM4 dans votre 02R.
Page 291 Installation des options Panneaux latéraux en bois Ces panneaux (W02SP) peuvent être vissés aux faces latérales de votre 02R et ne manqueront pas de conférer à ce dernier un aspect plus esthéti- que. Installation des options Cartes avec simple connecteur 1.
Page 292 Installation des options Lors de l’installation de la carte, il convient de bien veiller à ce que la planche de contact soit entièrement insérée dans la fente de bus du 02R. 4. Remettez le 02R sous tension. Vériﬁez si la carte est reconnue par le logiciel du 02R en appuyant sur le bouton [DIGITAL I/O], jusqu'à...
Page 293 Installation des options 3. Connectez la carte disponible en option comme indiqué dans l’illustration ci-dessous: Lors de l’installation de la carte, il convient de bien veiller à ce que la planche de contact soit entièrement insérée dans la fente de bus du 02R.
Page 294 Extension de mémoire L’extension de mémoire (ME4M) peut uniquement être installée par votre revendeur Yamaha ou par un SAV agréé par Yamaha. Si vous essayez tout de même de l’installer vous-même, songez que cela annule la garantie du 02R ainsi que du MEM4.
Page 295 Installation des options Carte E/S analogique – AD/DA (CD8-AD) Une carte Carte E/S analogique (CD8-AD) permet d’établir une con- nexion directe avec un enregistreur multipiste analogique ou tout autre appareil analogique. Installation de la carte CD8-AD La carte E/S analogique (CD8-AD) est munie d’un double connecteur. Pour installer cette carte, voyez "Cartes avec double connecteur"...
Page 296 Installation des options Câbles XLR x4 Câbles XLR x4 AES/EBU AES/EBU Câble BNC 75 CD8-AE WORD CLOCK Fente 1 WORD AES/EBU AES/EBU CLOCK Multipiste numérique Cette illustration montre comment brancher une carte CD8-AE. Pour la carte CD8-AE-S, utilisez des câbles D-SUB à...
Page 297 Installation des options 3. Sélectionnez la source de synchronisation avec les boutons CURSOR. Si l’appareil compatible AES-EBU est pourvu d’une sortie Word Clock, amenez le curseur sur la case W.CLK IN.Appuyez ensuite sur le bouton [ENTER]. Si l’enregistreur multipiste ne dispose pas d’une telle sortie, sélectionnez la case TAPE 1/2 (la première case de la ligne SLOT1) et appuyez sur le bouton [ENTER].
Page 298 Installation des options Carte E/S numérique – ADAT (CD8-AT) Avec la carte numérique ADAT-E/S (CD8-AT), vous pouvez raccorder le 02R avec un enregistreur multipiste Alesis ADAT ou un enregistreur mul- tipiste compatible avec cette norme. Installation de la carte CD8-AT La carte numérique ADAT-E/S (CD8-AT) peut être insérée dans une seule fente.
Page 299 Installation des options Sélection d’une source de synchronisation (Word Clock) 1. Mettez d’abord l’enregistreur multipiste ADAT sous tension et puis le 02R. Dans un studio, l’ordre de mise sous tension des appareils est d’une importance vitale. Commencez toujours par l’enregistreur multipiste et les processeurs de signaux.
Page 300 Installation des options Digital-Cascade (CD8-CS) Le kit Digital Cascade (CD8-CS) vous permet de raccorder plusieurs 02R. Le kit comprend deux cartes Cascade E/S ainsi qu’un câble de connexion spécial. Lorsque deux 02R ou plus sont raccordés, ils se partagent les bus internes 1~8, quatre bus auxiliaires (deux paires de bus: AUX A et AUX B), le bus stéréo ainsi que le bus solo.
Page 301 Installation des options Le 02R principal (maître) doit recevoir le signal de synchronisation de la source (Word Clock: Maître). En règle générale, il s’agit d’un enregistreur multipiste modulaire ou d’un autre appareil. Sélection d’une source de synchronisation (Word Clock) 1. Mettez d’abord l’enregistreur multipiste modulaire sous tension et ensuite les 02R.
Page 302 Installation des options 5. Sélectionnez la source de synchronisation avec les boutons CURSOR. Si l’enregistreur multipiste numérique est pourvu d’une sortie Word Clock, amenez le curseur sur la case W.CLK IN.Appuyez ensuite sur le bouton [ENTER]. Si l’enregistreur multipiste ne dispose pas d’une telle sortie, sélectionnez une case de la ligne E/S adéquate et appuyez sur [ENTER].
Page 303 Installation des options 2. Amenez le curseur sur la fenêtre “Mode” et réglez le statut de la fonction Solo. Le statut de la fonction Solo ne peut être déterminé que sur l’appareil maître. Pour en savoir plus, voyez "Solo" en page 179. 3.
Page 304 Installation des options Carte E/S numérique – TDIF-1™ (CD8-TDII) La carte numérique E/S TDFI-1™ (CD8-TDII) permet de relier le 02R avec un (ou plusieurs) enregistreur multipiste modulaire TASCAM TDFI-1™ (le DA-88, par exemple). Installation de la carte CD8-TDII La carte numérique E/S TDFI-1™ (CD8-TDII) s’insère dans une seule fente.
Page 305 Installation des options Sélection d’une source de synchronisation (Word Clock) 1. Mettez d’abord l’enregistreur multipiste modulaire DA-88 sous tension et puis le 02R. Dans un studio, l’ordre de mise sous tension des appareils est d’une importance vitale. Commencez toujours par l’enregistreur multipiste et les processeurs de signaux.
Page 306 Installation des options Tableau de VU-mètres avec indication de crêtes (MB02) Le tableau de VU-mètres (MB02) vous permet de vériﬁer rapidement et aisément les niveaux des canaux d’entrée, des retours de bande et d’effet, des bus internes (1~8), des bus auxiliaires (1~8) et de la sortie stéréo. Utilisation du MB02 L STEREO R STEREO·BUS·AUX...
Page 307 Installation des options • LINE – Lorsque le témoin de ce bouton s’allume, les VU-mètres de la moitié gauche du tableau indiquent le niveau des canaux d’entrée (MIC/LINE 1~16) tandis que les VU-mètres de la partie gauche indiquent le niveau des entrées stéréo (LINE 17/18~23/ 24) ainsi que les retours d’effet (EFF1 et EFF2).
Page 308 Fiche technique Fiche technique Dans ce chapitre... Caractéristiques générales ........210 Caractéristiques des entrées.
Page 309 Atténuation Atténuation de 0/20dB (PAD) MIC/LINE 1 ~ 16 Convertisseur A/No Linéaire à 20 bits/ suréchantillonnage à 64 fois Options I/O adat/TASCAM/YAMAHA MIC/LINE 1 ~ 16 Atténuation 0 ~ –96dB (pas de 1dB) Filtre Filtre DC Cut/De-Emphasis Console numérique 02R Manuel de référence...
Page 310 Fiche technique Canaux d’entrée (MIC/LINE 1~24) ON/OFF Type LOW/HPF L-MID H-MID HIGH/LPF Peak Peak Peak Peak 10 ~ 0.1 (41 pas) 10 ~ 0.1 (41 pas) 10 ~ 0.1 (41 pas) 10 ~ 0.1 (41 pas) Plateau Plateau Egalisation HPF filtre passe-haut LPF filtre passe-bas paramétrique à...
Page 311 Peak Hold (affichage de crêtes) : ON/OFF VU-mètres Affichage à 12 segments du niveau pré-EQ/post-EQ/post-curseur de tous les canaux à l’écran. Retours de bande (TAPE 1~16) Option i/o ANALOG, adat, TASCAM, AES/EBU, YAMAHA Filtre DC Cut-Filter/De-Emphasis Atténuation 0~96dB (pas de 1dB) Egalisation paramétri- (Mêmes paramètres que pour l’égalisation MIC/LINE.)
Page 312 Niveau Encodeur rotatif VU-mètres Affichage à 12 segments du niveau curseur de tous les canaux à l’écran. Option I/O ANALOG/adat/TASCAM/AES/EBU/YAMAHA AUX OUT (AUX1 ~ AUX8) Niveau Encodeur rotatif Affichage à 12 segments du niveau pré-EQ/post-EQ/post-curseur de tous les canaux à...
Page 313 AD/DA CARD CD8-AD Tableau de VU-mètres MB02 DIGITAL I/O CARD (TDIF-1) CD8-TDII Kit d’extension de mémoire ME4M Options DIGITAL I/O CARD (YAMAHA) CD8-Y Panneaux latéraux en bois W02SP CD8-AE, DIGITAL I/O CARD (AES/EBU) CD8-AE-S Console numérique 02R Manuel de référence...
Page 314 Fiche technique Caractéristiques des entrées Niveau d’entrée Impédance Pour ni- Type de Connexion GAIN de charge veau Sensibi- Niveau Max. avant borne effective nominal lité nominal distorsion –70dB –60dB –40dB –60 (245µV) (775µV) (7.75mV) 3kΩ (XLR) 50~600Ω XLR-3-31 CH INPUT –26dB –16dB + 4dB...
Page 315 Fiche technique Caractéristiques des sorties Niveau de sortie Impédance Pour niveau Connexion de charge Type de borne Niveau Max. avant nominal effective nominal distorsion + 4dB +24dB 150Ω 600Ω ligne XLR-3-32 (1.23V) (12.3V) STEREO OUT (L, R) –10dBV +10dBV RCA/Cinch (asymé- 600Ω...
Page 316 Fiche technique Dimensions L : 672 Toutes ces caractéristiques peuvent être modiﬁées sans préavis. Console numérique 02R Manuel de référence...
Page 317 ADAT (BUS/DIRECT OUT, TAPE IN) ADAT OPTICAL OPTICAL XLR-3-31 (INPUT) AES/EBU (BUS/DIRECT OUT, TAPE IN) AES/EBU RS422 XLR-3-32 (OUTPUT) D-SUB (25 broches) YAMAHA (BUS/DIRECT OUT, TAPE IN) YAMAHA RS422 D-SUB (25 broches) CASCADE (BUS/DIRECT OUT, TAPE IN) YAMAHA RS422 D-SUB (25 broches)
Page 318 Fiche technique En cas de problème Si vous avez le moindre problème, consultez cette section; vous y trouverez probablement un moyen d’y remédier. Le 02R ne peut être mis sous tension. • Avez-vous raccordé le cordon d’alimentation à une prise secteur adéquate? •...
Page 319 Fiche technique Messages (d’erreur) Lorsqu’un des messages suivants apparaît à l’écran, suivez les instructions qui sont données à côté: La borne 2TR-D1 reçoit un mauvais signal numérique. 2TR-D1 No Input! (Ce signal ne peut être envoyé au bus C-R.) La borne 2TR-D2 ne peut pas être acheminée au bus STEREO. 2TR-D2 Cascade Disabled (Mauvaise synchronisation) La borne 2TR-D2 reçoit un mauvais signal numérique.
Page 320 Setup sur un support externe et faites remplacer la pile par votre reven- deur. MAIN SCI0 Framing Err. Adressez-vous au SAV agréé Yamaha le plus proche. MAIN SCI0 OverRun Err. Adressez-vous au SAV agréé Yamaha le plus proche. MAIN SCI0 Party Err.
Page 321 Fiche technique La dernière opération ne peut être annulée car le tampon d’annulation Undo ne Undo Buf. is Empty! contient pas de données. La sauvegarde ne peut être effectuée car ces données existent dans le tampon Undo Buf. is Full! Undo.
Page 322 YAMAHA [Digital Recording Console] Date:22-Aug-1995 Model: MIDI Implementation Chart Version:1.0 MIDI Implementation Chart Function... Transmitted Recognized Remarks Basic Default 1-16 1-16 Memorized Changed Channel 1-16 1-16 Default OMNI off/OMNI on Memorized Messages Mode Altered ************** Note : True voice Number...
Page 323 Tableau de réglages de l’utilisateur...
Page 324 YAMAHA CORPORATION 98 10 300 AP Printed in Japan Pro Audio Division, #18/3 P.O. Box 3, Hamamatsu, 430-8651, Japan...

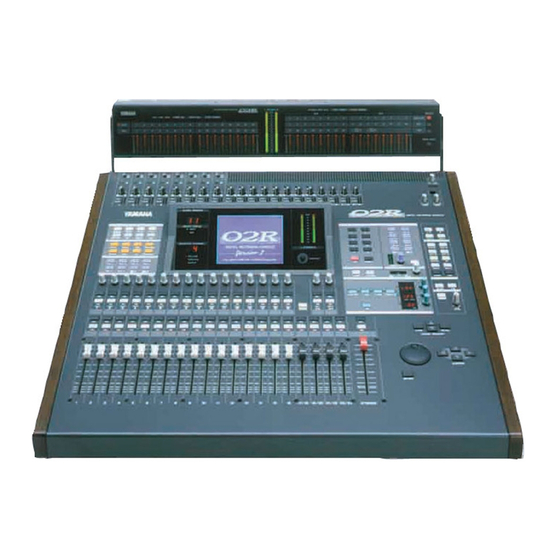

Yamaha O2R Manuel D'utilisation

Liens rapides

Manuels Connexes pour Yamaha O2R

Sommaire des Matières pour Yamaha O2R
