Część Przesuwna Ogranicznika Górnego - Evolution R185 CMS-Li Notice Originale

www.evolutionpowertools.com
3
Rys.
4
Rys.
5
Rys.
No Hand
Zone
No-Hands Zone
No-Hands Zone
6
Rys.

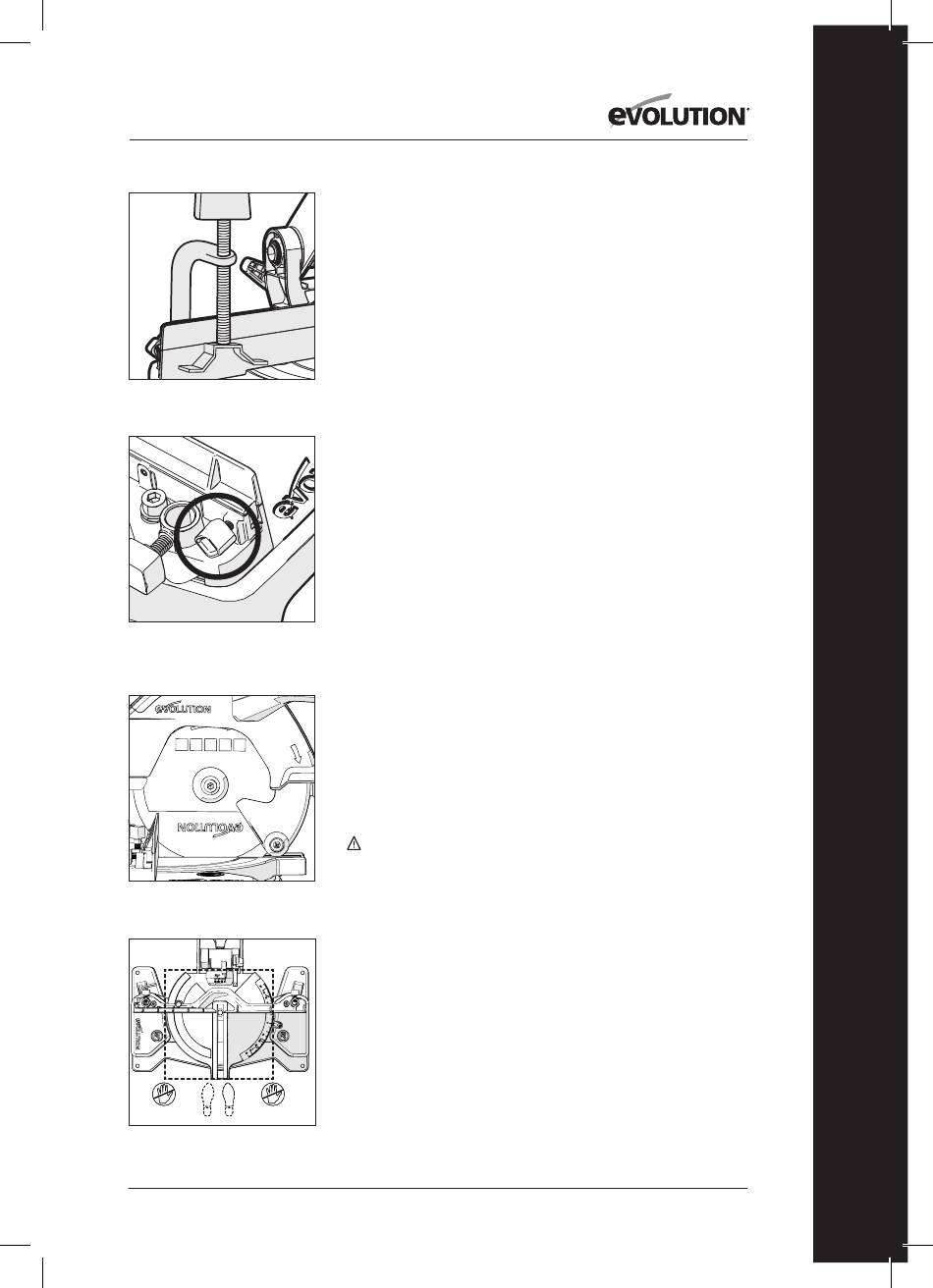

ZACISK PRZYTRZYMUJĄCY (Rys. 3)
Dwa gniazda (z obu stron) zostały wbudowane w tylną część
ogranicznika urządzenia. Gniazda te przeznaczone są do ustawienia
zacisku przytrzymującego.
• Należy wsunąć zacisk w gniazdo najbardziej odpowiednie do
wykonywanego cięcia, upewniając się, że zacisk został całkowicie
dociśnięty.
• Należy umieścić przedmiot obróbki przeznaczony do przecięcia
na stole obrotowym, dosunąć go do ogranicznika i ustawić w
odpowiedniej pozycji.
• Należy dostosować zacisk za pomocą pokrętła ręcznego w taki
sposób, aby mocno przytrzymywał przedmiot obróbki na stole.
Należy przeprowadzić próbę „na sucho" z wyjętym akumulatorkiem.
Należy upewnić się, że zacisk przytrzymujący nie zakłóca toru przebiegu
ostrza lub toru przebiegu żadnej z części głowicy tnącej podczas jej
obniżania.
CZĘŚĆ PRZESUWNA OGRANICZNIKA GÓRNEGO
Uwaga: Lewa strona ogranicznika posiada regulowaną część górną.
Przy ustawieniu ostrych kątów skosu lub ukosu konieczne może
okazać się przesunięcie górnej części ogranicznika w lewo. Powinno to
zapewnić przestrzeń potrzebną do obniżenia głowicy tnącej lub tarczy
bez ryzyka, że mogłyby uszkodzić inne części urządzenia.
Aby wyregulować ogranicznik należy:
• poluzować śrubę (Rys. 4).
• przesunąć górną część ogranicznika w lewo do żądanej pozycji i
dokręcić śrubę.
• przeprowadzić test „na sucho" z wyjętym akumulatorkiem, aby
upewnić się, że nie występują żadne zakłócenia pomiędzy częściami
ruchomymi podczas obniżania głowicy tnącej.
INSTRUKCJE OBSŁUGI
Uwaga: Ukośnicę należy sprawdzać (zwłaszcza pod kątem
prawidłowego działania osłon ochronnych) przed każdym użyciem. Nie
wkładać akumulatorka zanim nie zostanie przeprowadzona kontrola
bezpieczeństwa.
Należy upewnić się, że operator został odpowiednio przeszkolony
w zakresie użytkowania, regulacji i konserwacji urządzenia przed
włożeniem akumulatorka i korzystaniem z pilarki.
OSTRZEŻENIE: Aby ograniczyć ryzyko obrażeń, należy zawsze
wyjąć akumulatorek z urządzenia przed przystąpieniem do dowolnej
wymiany, konserwacji lub regulacji. Należy porównać kierunek strzałki
wskazującej kierunek obrotów na osłonie z kierunkiem strzałki na tarczy
tnącej. Zęby tarczy z przodu piły powinny być zawsze skierowane w dół
(Rys. 5). Sprawdzić dokręcenie śruby wrzeciona.
USTAWIENIE CIAŁA I DŁONI (Rys. 6)
• Nigdy nie umieszczać dłoni w obrębie strefy niebezpiecznej (w
odległości poniżej 100 mm od ostrza). Trzymać dłonie
z dala od obszaru cięcia.
• Należy mocno zamocować przedmiot obróbki na stole i przy
ograniczniku, aby zapobiec jego przesunięciu.
• Jeśli to możliwe, należy użyć zacisku przytrzymującego, ale upewnić
No-Hands Zone
się, że jest on ustawiony w sposób niezakłócający tor ruchu ostrza
lub innych ruchomych części urządzenia.
• Należy unikać niewygodnych czynności i takiego ułożenia dłoni, przy
którym nagłe ześlizgnięcie może spowodować przesunięcie palców
lub dłoni w kierunku ostrza.
133
PL
