Część Przesuwna Ogranicznika Górnego - Evolution R210 CMS Instructions Originales

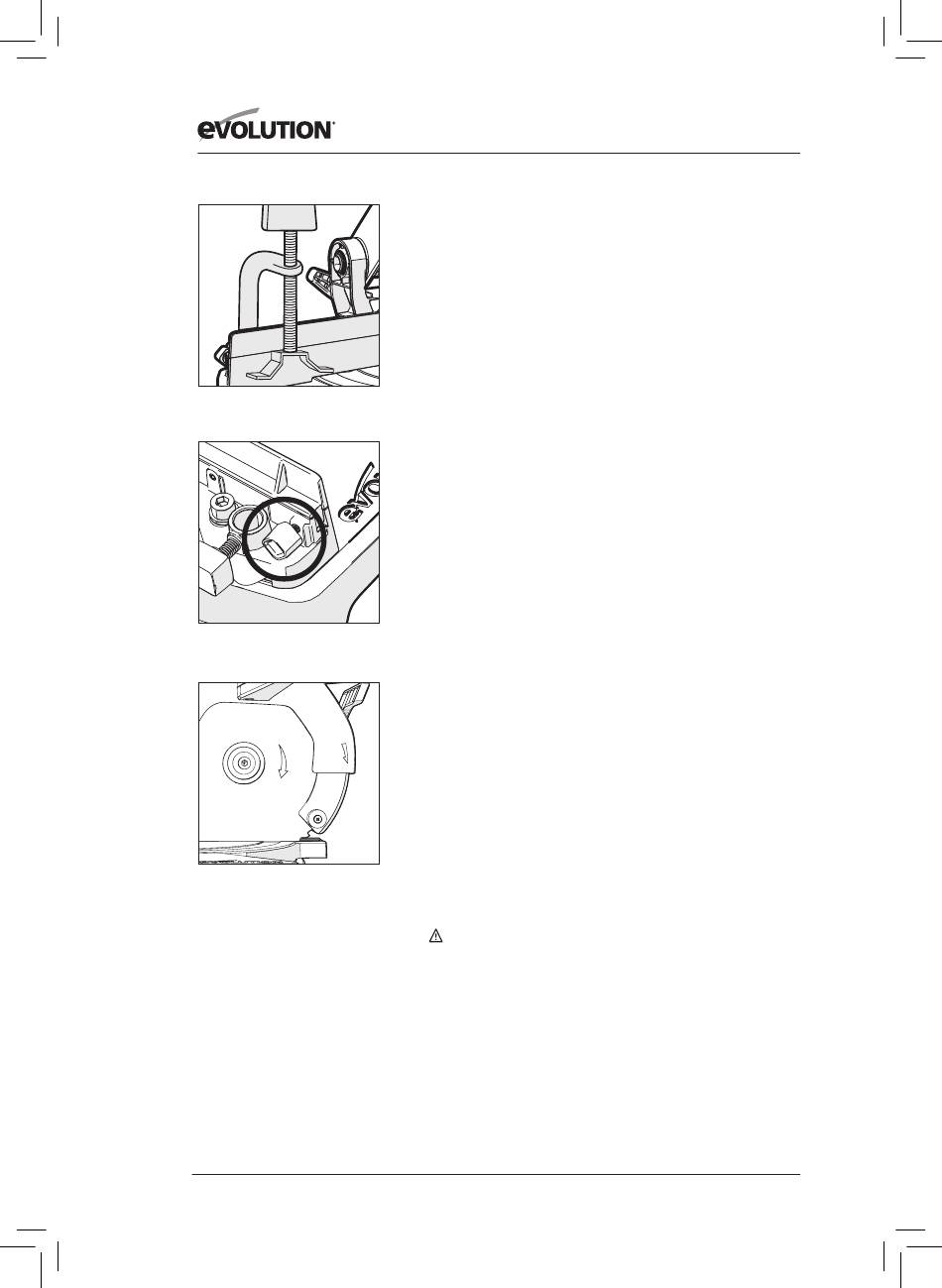

Rys. 4
Rys. 5
A B
Rys. 6
ZACISK PRZYTRZYMUJĄCY (Rys. 4)
(7.4)
Dwa gniazda (z obu stron) zostały wbudowane w tylną część
ogranicznika urządzenia. Gniazda te przeznaczone są do ustawienia
zacisku przytrzymującego.
• Należy wsunąć zacisk w gniazdo najbardziej odpowiednie do
wykonywanego cięcia, upewniając się, że zacisk został całkowicie
dociśnięty.
• Należy umieścić przedmiot obróbki przeznaczony do przecięcia
na stole obrotowym, dosunąć go do ogranicznika i ustawić w
odpowiedniej pozycji.
• Należy dostosować zacisk za pomocą pokrętła ręcznego w taki
sposób, aby mocno przytrzymywał przedmiot obróbki na stole.
Należy przeprowadzić próbę „na sucho" przy wyłączonym zasilaniu.
Należy upewnić się, że zacisk przytrzymujący nie zakłóca toru
przebiegu ostrza lub toru przebiegu żadnej z części głowicy tnącej
podczas jej obniżania.
CZĘŚĆ PRZESUWNA OGRANICZNIKA GÓRNEGO
Uwaga: Lewa strona ogranicznika posiada regulowaną część górną.
Przy ustawieniu ostrych kątów skosu lub ukosu konieczne może
okazać się przesunięcie górnej części ogranicznika w lewo. Powinno
to zapewnić przestrzeń potrzebną do obniżenia głowicy tnącej lub
ostrza bez ryzyka, że mogłyby uszkodzić inne części urządzenia.
Aby wyregulować ogranicznik należy:
• poluzować śrubę (Rys. 5).
• przesunąć górną część ogranicznika w lewo do żądanej pozycji i
dokręcić śrubę.
• przeprowadzić test „na sucho" przy wyłączonym zasilaniu, aby
upewnić się, że nie występują żadne zakłócenia pomiędzy
częściami ruchomymi podczas obniżania głowicy tnącej.
INSTRUKCJE OBSŁUGI
(8.1)
Uwaga: Ukośnicę należy sprawdzać (zwłaszcza pod kątem
prawidłowego działania osłon ochronnych) przed każdym użyciem.
Nie podłączać pilarki do zasilana zanim nie zostanie przeprowadzona
kontrola bezpieczeństwa.
Należy upewnić się, że operator został odpowiednio przeszkolony w
zakresie użytkowania, regulacji i konserwacji urządzenia przed
podłączeniem go do źródła zasilania i obsługą.
OSTRZEŻENIE: Aby ograniczyć ryzyko obrażeń należy zawsze
(8.2)
odłączać ukośnicę od zasilania przed przystąpieniem do dowolnej
wymiany, konserwacji lub regulacji. Należy porównać kierunek
strzałki wskazującej kierunek obrotów na osłonie z kierunkiem strzałki
na tarczy tnącej. Zęby ostrza z przodu piły powinny być zawsze
skierowane w dół. (Rys.6). Sprawdzić dokręcenie
ruby trzpienia.
116
