SORTIES
ANALOGIQUES

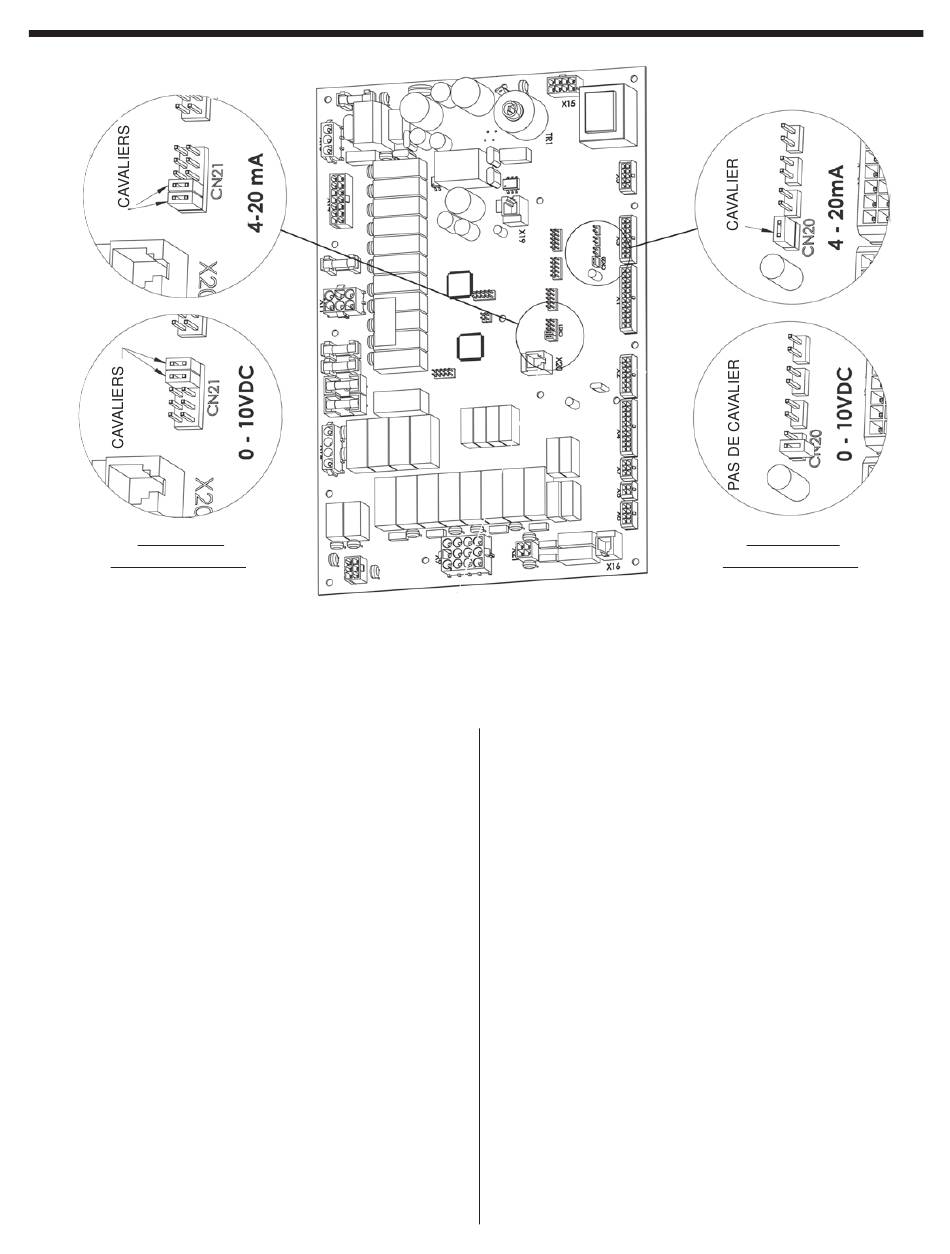

Figure 15. Localisation des cavaliers au niveau des entrées et des sorties
7.E.1 Alimentation
7.E.2 Pompe de chaudière
Utiliser les bornes 17 (neutre) et 18 (phase) pour brancher
un contacteur ou une pompe de chaudière. La sortie de ces
bornes est de 120 VCA, avec un courant de sortie maximum
de 1,5 A. Le fonctionnement de la pompe de chaudière est
configuré depuis l'écran tactile. (Voir 8.D.5 on page 70.)
Sur réception d'une demande de chauffe, le contrôleur met
sous tension les contacts correspondants de la pompe. Une
fois que la demande de chauffe satisfaite, les pompes restent
en marche pendant l'intervalle de dépassement défini.
La pompe de la chaudière est alimentée par une 120 VCA
interne provenant de l'alimentation principale. Le courant
nominal de cette sortie est de 2,5 A maximum à 250 VCA. Les
sorties des pompes système et ECS/DHW sont des contacts
secs, tous deux d'une puissance maximale de 1,5 A à 250
VCA. Prévoir des contacteurs d'une capacité adaptée à faire
installer par un technicien agréé sur chacune de ces sorties.
Configurer les fonctionnalités de la pompe depuis l'écran
tactile.
7.E.3

Contacts secs

Pompe ECS/DHW Pump – pour connecter une pompe d'eau
chaude sanitaire (ECS/DHW), utiliser les bornes 19 et 20.
S'agissant d'un contact sec, la tension d'alimentation de la
pompe ECS/DHW ou la tension de bobine du relais de pompe
ECS est appliquée à la borne 19, et, lorsque la pompe ECS/
DHW est activée, est disponible à la borne 20. La tension
nominale des contacts est de 250 VCA, 1,5 A maximum.
Le fonctionnement de la pompe d'eau chaude sanitaire est
configuré depuis l'écran tactile.
Pompe de circuit/System Pump – utiliser les bornes 21
et 22 pour brancher une pompe de circuit. S'agissant d'un
contact sec, la tension d'alimentation de la pompe ou la
tension de bobine du relais de pompe est appliquée à la
borne 21, et, lorsque la pompe est activée, est disponible à la
borne 22. La tension nominale des contacts est de 250 VCA,
1,5 A maximum. Le fonctionnement de la pompe de circuit
est configuré depuis l'écran tactile.
Aux1/Spare 1 et Aux2/Spare 2 – aucune fonctionnalité n'est
disponible pour cet appareil.
7.E.4

Alarme sonore

Pour connecter une alarme sonore, utiliser les bornes 27 et
28. S'agissant d'un contact sec, la tension d'alimentation de
l'avertisseur d'alarme est appliquée à la borne 27, alors que
l'avertisseur d'alarme est raccordé à la borne 28.
Page 37
ENTRÉES
ANALOGIQUES
