5.B Chauffe-eau
5.B.1 Qualité de l'eau
Les chauffe-eau peuvent être installés lorsque la dureté de
l'eau est inférieure ou égale à 15 gpg, avec un pH de 6,5 à
9,5. Des valeurs en dehors de cette plage peuvent réduire la
durée de vie du produit. L'utilisation à des niveaux de dureté
de l'eau plus élevés provoque l'encrassement, l'érosion ou
la corrosion de l'échangeur thermique, ce qui entraîne une
défaillance prématurée des composants, une efficacité réduite,
une défaillance de l'échangeur thermique ou du système.
Toute panne de ce genre est exclue de la garantie. Si les
caractéristiques de l'eau utilisée sont en dehors de ces valeurs,
installer des adoucisseurs d'eau ou d'autres dispositifs visant à
améliorer la qualité de l'eau.
5.B.2 Branchements d'eau du chauffe-eau
La tuyauterie d'eau doit être maintenue par des attaches de
suspension appropriées et des supports au sol. Et non par
l'appareil lui-même. Les attaches de suspension utilisées
doivent permettre la dilatation et la contraction du tuyau en
cuivre. Des suspensions rigides risquent de transmettre le bruit
provenant du glissement des tuyaux. Avec des suspensions
rigides, utiliser des cales d'amortissement. Maintenir un
dégagement de 1 po/2,5 cm entre les tuyaux d'eau chaude et
les matériaux combustibles.
Raccorder l'évacuation de la soupape de surpression (pleine
capacité) à une vidange ou de manière à éviter toute blessure
corporelle en cas de décharge brutale du circuit. Installer un
vase d'expansion à membrane, un régulateur de débit et des
vannes d'arrêt lorsque cela est nécessaire ou requis par un
code.
REMARQUE: Ce diagramme illustre la configuration
conseillée de la tuyauterie et de la
robinetterie. Consulter les codes et
règlements locaux pour connaître les
exigences supplémentaires.
REMARQUES:
1. Repérer le logement du capteur ECS ou de l'aquastat
à distance situé dans le tiers inférieur du réservoir.
2. Un dispositif antiretour peut être nécessaire –
consulter les codes locaux.
3. Un vase d'expansion thermostatique peut être
nécessaire – consulter les codes locaux.
Attention:
4. Le dimensionnement de la pompe doit
être basé sur la dureté de l'eau sur le site.
5. Si le réservoir n'est pas équipé de raccordement pour
l'alimentation en eau froide, celle-ci peut être amenée
au niveau du tuyau entre le réservoir et l'entrée de la
chaudière.

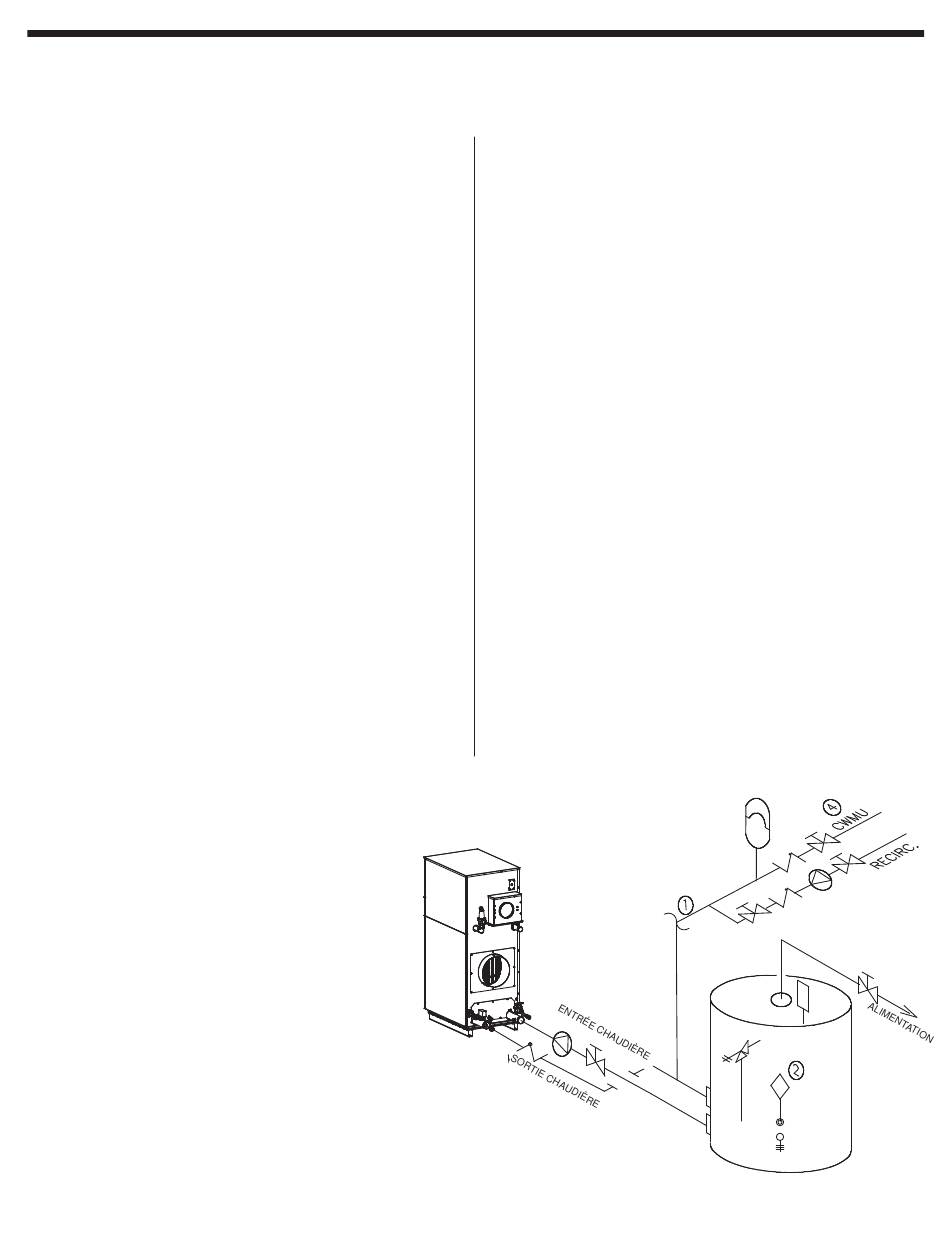

Figure 8. Tuyauterie ECS – un chauffe-eau, un réservoir vertical
5.B.3 Appoint en eau froide
L'appoint d'eau froide peut être raccordé au réservoir comme
illustré dans la Figure 8 à la Figure 10. Si le réservoir n'est
pas équipé de raccordement pour l'alimentation en eau froide,
celle-ci peut être amenée au niveau du tuyau entre le réservoir
et la sortie de la chaudière. Installer des dispositifs antiretour
et des vannes d'arrêt lorsque cela est nécessaire ou requis par
un code.
5.B.4 Protection contre le gel
En cas d'installation en extérieur, ou à un emplacement
susceptible d'être soumis au gel, prendre les précautions
d'usage pour empêcher l'eau présente dans l'échangeur
thermique, ainsi que la condensation à l'intérieur et à l'extérieur
de la chaudière, de geler. Les dégâts causés le gel ne sont pas
couverts par la garantie limitée.
Dans le cadre d'une installation en intérieur, lorsqu'un
événement tel qu'une coupure de courant, la défaillance d'un
composant survient alors que les températures sont glaciales,
la chaudière et son circuit doivent être vidangés vers l'extérieur
pour éviter tout dommage provoqué par le gel. Ne pas utiliser
de glycol dans les chauffe-eau sanitaires.
5.B.5 Diagrammes de suggestions de
tuyauterie de chaudière
Les Figure 8 àFigure 10 illustrent les configurations conseillées
de tuyauterie des chauffe-eau. Ces diagrammes ne sont
donnés qu'à titre indicatif. Installer correctement tous les
composants requis par les codes locaux.
POMPE FOURNIE SUR
SITE (voir note 3)
