OUTDOOR
CH1/DHW1
O
T
MNI
HERM
CH1/DHW1
CH2/DHW2
CH2/DHW2
DHW/DHW3
RS485, REMARQUE: Mise à la terre et blindage RS485
DHW/DHW3
Mise à la terre: Pour s'assurer que la tension de mode commun ne compromet pas les données ni n'endommage l'équipement,
SPARE 1
toujours utiliser un fil supplémentaire destiné à relier les masses du circuit de signalisation. Cela signifie qu'un système
SPARE 1
« bifilaire » nécessite en réalité trois conducteurs. Bien qu'il soit possible d'obtenir un câble avec une paire torsadée et un
SPARE 2
troisième conducteur, il est plus simple d'utiliser un câble avec une paire torsadée supplémentaire et d'utiliser un des deux
SPARE 2
conducteurs de celui-ci comme masse du circuit de signalisation.
BAS 0-10VDC
Blindage: Il est souvent difficile de déterminer clairement si une application nécessite un câble blindé. Le coût supplémentaire
BAS 0-10VDC
du câble blindé étant généralement minime, il est généralement intéressant d'en installer un. Si un câble blindé est utilisé, le
blindage doit être mis à la masse à une seule extrémité, de préférence à la terre. Il est déconseillé d'utiliser un fil d'écoulement à
PUMP 0-10VDC
la masse comme masse du circuit de signalisation.
PUMP 0-10VDC
RUN - C
RUN - N.C.
RUN - N.O.
ALARM - C
ALARM - N.C.
ALARM - N.O.
CASCADE - B
CASCADE - A
CASCADE - GND
BMS - B
BMS - A
BMS - GND
Principale

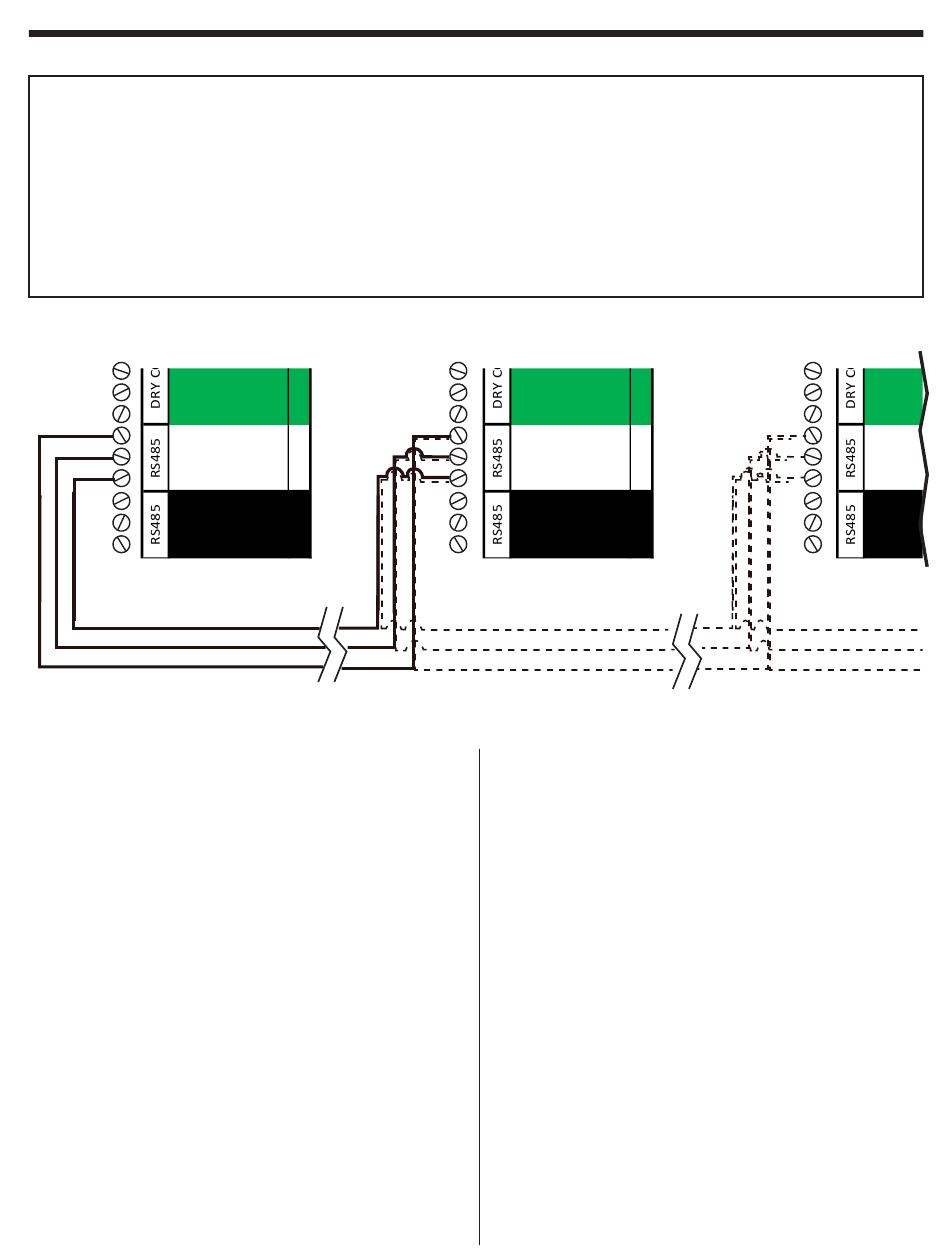

Figure 16.
Câblage en cascade de BMS/GTB
7.E.11 RS 485 pour fonctionnement en
cascade (principale/secondaire)
Ces appareils commerciaux peuvent être connectés dans un
réseau en série (lead/lag), pour un total de 8 contrôleurs. Un
appareil est destiné à être l'unité principale (Lead), les sept (7)
autres sont les unités secondaires (Lag).
Avant le câblage des appareils pour leur fonctionnement en
cascade, choisir une chaudière, ou un chauffe-eau, comme
étant le « principale » (Lead). Les autres appareils raccordés à
cet appareil « maître » sont désignés comme « secondaires »
(lag). La communication entre les appareils est assurée par
une liaison RS485. Lors du câblage de ces appareils pour
leur fonctionnement en cascade, utiliser les bornes 57, 58 et
59 (voir Figure 14 on page 36). Utiliser une paire torsadée
à 2 fils, blindée avec drain (câble de communication) entre
les appareils. Connectez un fil du câble de communication
à A (-), borne 58, et l'autre fil à la borne B (+), borne 57,
et un troisième fil TERRE (GND), borne 59 (voir RS485,
REMARQUE: Mise à la terre). Connecter l'autre extrémité
du câble à l'appareil suivant, en faisant correspondre les
files de l'appareil précédent. Si plus de deux appareils sont
installés en cascade, chaîner en série le câblage d'un appareil
à l'autre, en veillant à ce que les câbles soient aussi courts
que possible. Une sonde d'alimentation du système doit être
installée et connectée à la première chaudière (lead). La
première chaudière utilisera cette sonde d'alimentation du
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
OUTDOOR
36
37
CH1/DHW1
38
CH1/DHW1
39
CH2/DHW2
CH2/DHW2
40
DHW/DHW3
41
42
DHW/DHW3
43
SPARE 1
44
SPARE 1
SPARE 2
45
SPARE 2
46
BAS 0-10VDC
47
48
BAS 0-10VDC
49
PUMP 0-10VDC
50
PUMP 0-10VDC
RUN - C
51
RUN - N.C.
52
RUN - N.O.
53
54
ALARM - C
55
ALARM - N.C.
56
ALARM - N.O.
CASCADE - B
57
58
CASCADE - A
CASCADE - GND
59
60
BMS - B
BMS - A
61
BMS - GND
62

Secondaire

système comme sonde de régulation de température pour les
installations en cascade.
La section 8.D.4.a on page 67 illustre comment ces
systèmes sont configurés par les commandes de l'écran
tactile. Toute demande de chauffe au niveau de la chaudière/
du chauffe-eau principal(e) sera traitée comme une demande
de chauffe en cascade.
7.E.12 RS 485 BMS
BMS – si les appareils communiquent par liaison série
RS485, Modbus ou BACnet MSTP, brancher les fils aux
bornes 60, 61, et 62 (Figure 14 on page 36).
Pour RS485 BMS en cascade, voir Figure 17 on page 40.
Utiliser une paire torsadée à 2 fils, blindée avec drain (câble
de communication) entre les appareils. Connectez un fil du
câble de communication à A (-), borne 61, et l'autre fil à la
borne B (+), borne 60, et un troisième fil TERRE (GND),
borne 62 (voir RS485, REMARQUE: Mise à la terre et
blindage).
La section 8.D.10.d on page 79 illustre comment ces
systèmes sont configurés par les commandes de l'écran
tactile.
OUTDOOR
3
3
CH1/DHW1
3
CH1/DHW1
Page 39
3
CH2/DHW2
CH2/DHW2
4
DHW/DHW3
4
4
DHW/DHW3
4
SPARE 1
4
SPARE 1
SPARE 2
4
SPARE 2
4
BAS 0-10VDC
4
4
BAS 0-10VDC
4
PUMP 0-10VDC
5
PUMP 0-10VDC
RUN - C
5
RUN - N.C.
5
RUN - N.O.
5
5
ALARM - C
5
ALARM - N.C.
5
ALARM - N.O.
CASCADE - B
5
5
CASCADE - A
CASCADE - GND
5
6
BMS - B
BMS - A
6
BMS - GND
6
