Commandes D'alimentation En Eau; Réservoir Ecs Indirect - Laars OMNITHERM ONH1250 Instructions D'installation Et D'utilisation

O T
MNI HERM
Remarque:
Ce schéma est une représentation
simplifiée d'un type de tuyauterie et
n'est pas destiné à être utilisé comme
plan d'installation. Les exigences du
code local doivent être respectées.
Circuits de zone de chauffage des locaux
Évent
Vase d'expansion
Tuyau diam. 4 po max.
Mitigeur
antibrûlures
Sortie eau
chaude
sanitaire
Eau froide
Réservoir ECS indirect
Remarque: la pompe indirect doit être dimensionnée
pour une chaudière et un chauffe-eau indirect

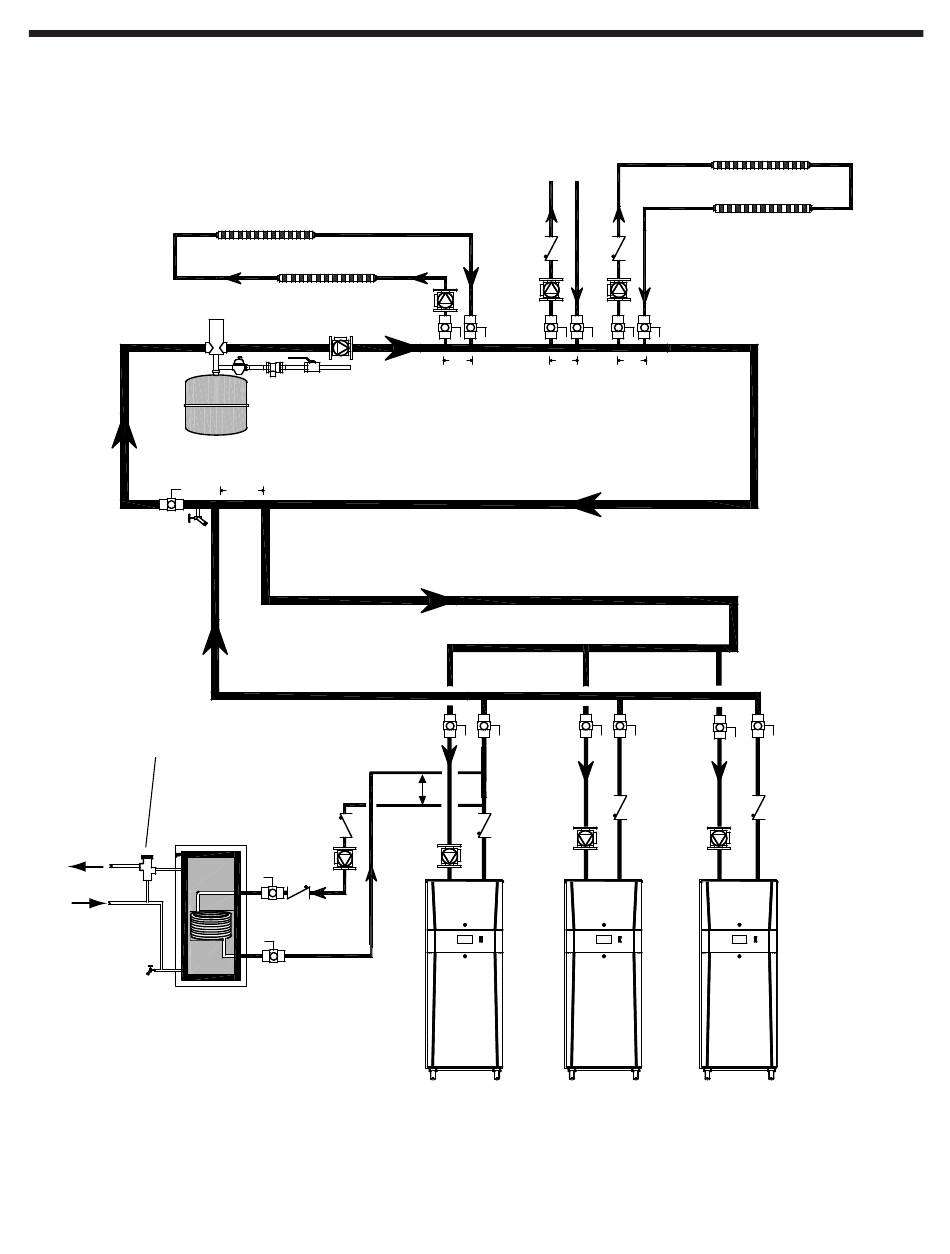

Figure 7. Schéma de tuyauterie – plusieurs chaudières, ballon eau chaude sanitaire
Tuyau diam.
Commandes
4 po max.
d'alimentation
en eau
La tuyauterie commune doit être dimensionnée
pour le débit d'eau cumulé de toutes les chaudières.
Tuyau diam. 4 po max.
Circuit de zone de chauffage des
Circuits de zone de
locaux haute température
chauffage des locaux
Tuyau diam.
4 po max.
Lag Lag
Page 31
Lead
