8.D.8 Externe
L'écran de configuration de régulation externe concerne le signal analogique de l'entrée BMS (gestion technique de bâtiment),
0-10 VCC (4-20 mA), et permet de modifier les paramètres suivants:

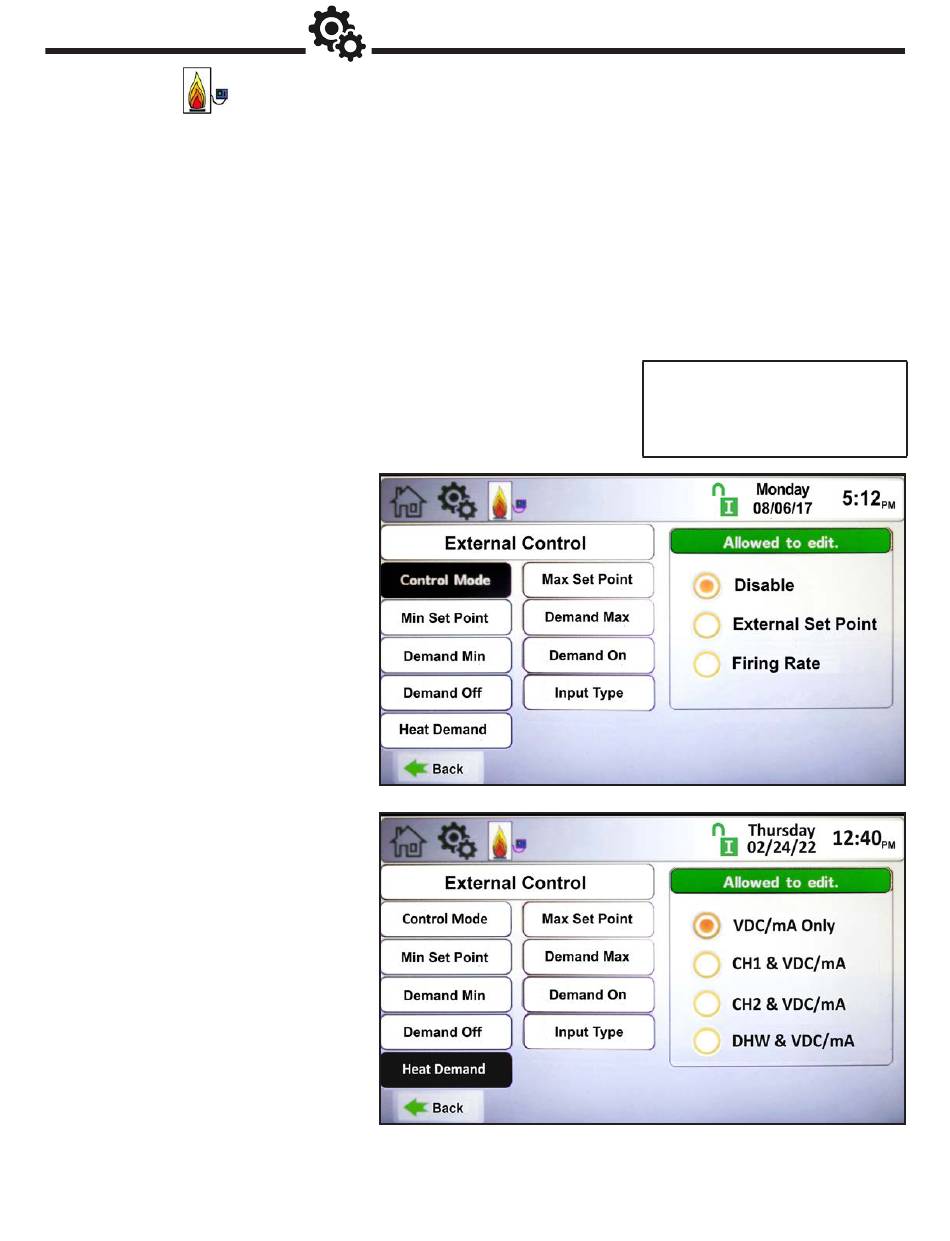

Pour accéder à l'écran de configuration externe (External), toucher l'icône correspondante sur l'écran de configuration.
• Mode de contrôle (Control Mode) – les modèles ONH et ONV sont des appareils en mode marche/arrêt, l'allure de chauffe est
donc toujours de 100 %. Ce paramètre permet de désactiver la commande externe ou de configurer l'appareil pour les modes de
contrôle Point de consigne ou Allure de chauffe.
• Point de consigne max. (Max Set Point) – lorsque le mode de contrôle est réglé sur le Point de consigne, il s'agit de la valeur
maximale qui correspond à la valeur de demande max. (Demand Max).
• Point de consigne min. (Min Set Point) – lorsque le mode de contrôle est réglé sur le Point de consigne, il s'agit de la valeur
maximale qui correspond à la valeur de demande min. (Demand Min).
• Demande max. (Demand Max) – la valeur maximale correspondant au mode de
contrôle sélectionné. Lorsque le mode de contrôle Allure de chauffe (Firing Rate) est
sélectionné, il s'agit de la puissance maximale de fonctionnement de l'appareil de
chauffage. L'unité de ce paramètre est un %, donc si la valeur de ce paramètre est
10000, ou 100,00 %, cela équivaut à 10,0 VCC ou 20 mA. Les modèles ONH et ONV
sont des appareils en mode marche/arrêt, l'allure de chauffe est donc toujours de 100 %.
• Demande min. (Demand Min) – La valeur
minimale correspondant au mode de
contrôle sélectionné. Lorsque le mode de
contrôle Allure de chauffe (Firing Rate) est
sélectionné, il s'agit de la puissance minimale
de fonctionnement de l'appareil de chauffage.
L'unité de ce paramètre est un %, donc si la
valeur de ce paramètre est 2000, ou 20,00 %,
cela équivaut à 2,0 VCC ou 4,8 mA. Les
modèles ONH et ONV sont des appareils en
mode marche/arrêt, l'allure de chauffe est donc
toujours de 100 %.
• Démarrage demande (Demand On) – il s'agit
du seuil (VCC/mA) auquel le signal d'entrée
active le mode de contrôle sélectionné. L'unité
de ce paramètre est un %, donc si la valeur
de ce paramètre est 1500, ou 15,00 %, cela
équivaut à 1,5 VCC ou 4,6 mA.
• Arrêt demande (Demand Off) – il s'agit du
seuil (VCC/mA) auquel le signal d'entrée
désactive le mode de contrôle sélectionné.
L'unité de ce paramètre est un %, donc si la
valeur de ce paramètre est 1000, ou 10,00 %,
cela équivaut à 1,0 VCC ou 4,4 mA.
• Type d'entrée (Input Type) – ce paramètre
permet à l'utilisateur de choisir entre une
tension (0-10 VCC) ou un courant (4-
20 mA) en entrée. Les cavaliers devront être
configurés en conséquence.
• Demande de chauffe (Heat Demand) –
permet à l'installateur d'utiliser le signal VDC/
mA comme signal de demande de chauffe
ainsi que le signal d'allure de chauffe externe/
point de consigne externe OU d'utiliser une
demande de chauffe externe (CH1/DHW1,
CH2/DHW2, DHW/DHW3) comme demande
de chauffe, tandis que le signal VDC/mA fournit
uniquement le signal d'allure de chauffe externe/point de consigne externe.
CONFIGURATION
LAARS Heating Systems
REMARQUE: Si une option
externe de demande de chauffe
est sélectionnée, les boutons
de « Demande Marche » et
« Demande Arrêt » seront grisés.
