REMARQUE: Ce diagramme illustre la
configuration conseillée
de la tuyauterie et de la
robinetterie. Consulter les
codes et règlements locaux
pour connaître les exigences
supplémentaires.
REMARQUES:
1. Repérer le logement du capteur ECS ou de l'aquastat à distance
situé dans le tiers inférieur du réservoir.
2. Un dispositif antiretour peut être nécessaire – consulter
les codes locaux.
3. Un vase d'expansion thermostatique peut être nécessaire – consulter
les codes locaux.
4. Attention: Le dimensionnement de la pompe doit être basé sur la
dureté de l'eau sur le site.
5. Si le réservoir n'est pas équipé de raccordement pour l'alimentation
en eau froide, celle-ci peut être amenée au niveau du tuyau entre le
réservoir et l'entrée de la chaudière.

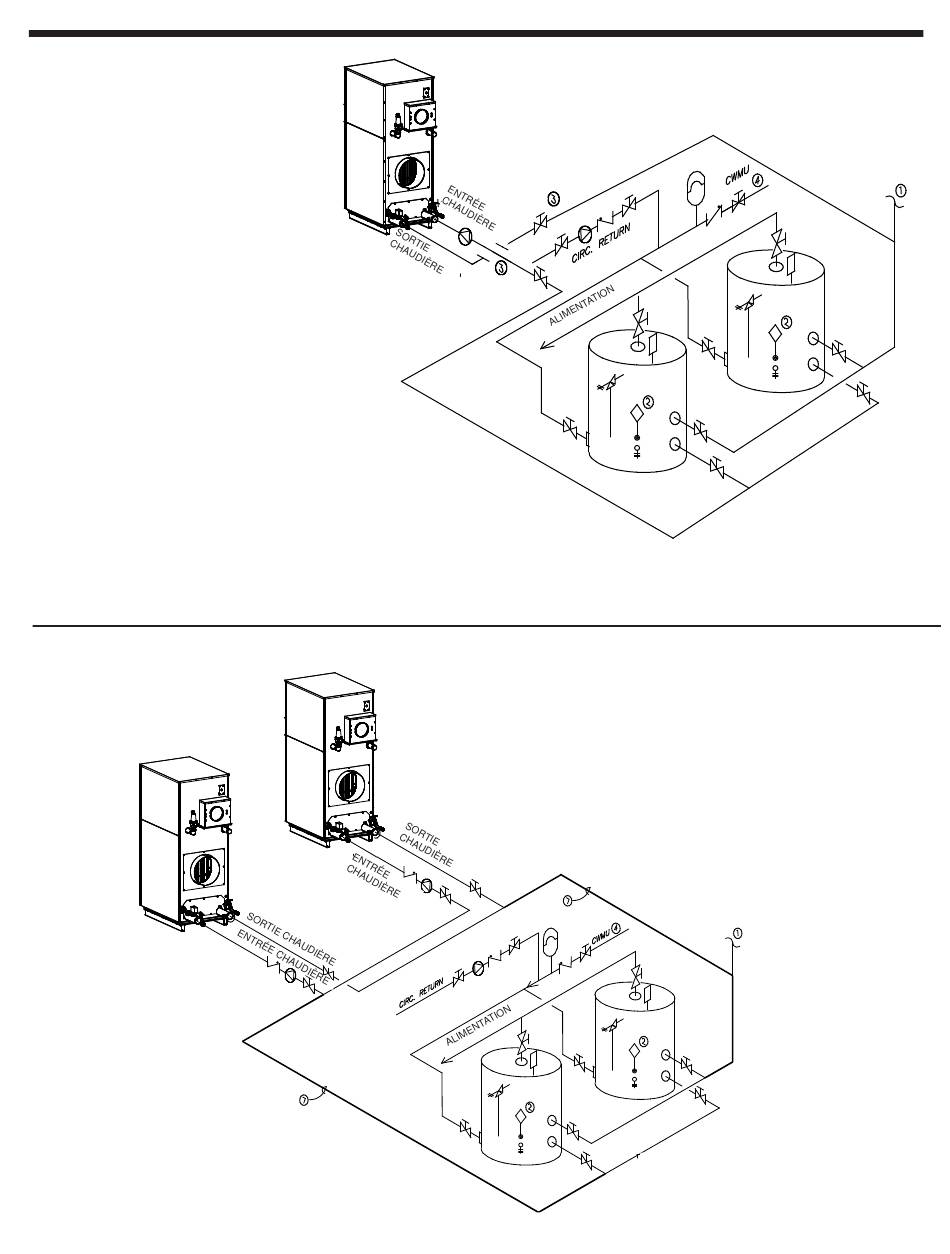

Figure 9. Tuyauterie ECS – un chauffe-eau, deux réservoirs verticaux
REMARQUE: Ce diagramme illustre la
configuration conseillée
de la tuyauterie et de la
robinetterie. Consulter
les codes et règlements
locaux pour connaître les
exigences supplémentaires.
Figure 10. Tuyauterie ECS – deux chauffe-eau, deux réservoirs verticaux
POMPE FOURNIE SUR
SITE (voir note 3)
REMARQUES:
1. Emplacement possible de l'alimentation en eau froide et de la conduite
de recirculation.
2. Repérer le logement du capteur ECS ou de l'aquastat à distance situé
dans le tiers inférieur du réservoir.
3. Un dispositif antiretour peut être nécessaire. Consulter les codes
locaux.
4. Un vase d'expansion thermostatique peut être nécessaire. Consulter
les codes locaux.
5. ATTENTION: Le dimensionnement de la pompe doit être basé sur
la dureté de l'eau sur le site.
. .
Page 33
