SERVICE
LAARS Heating Systems
Page 102
8.E.3 E/S analogiques

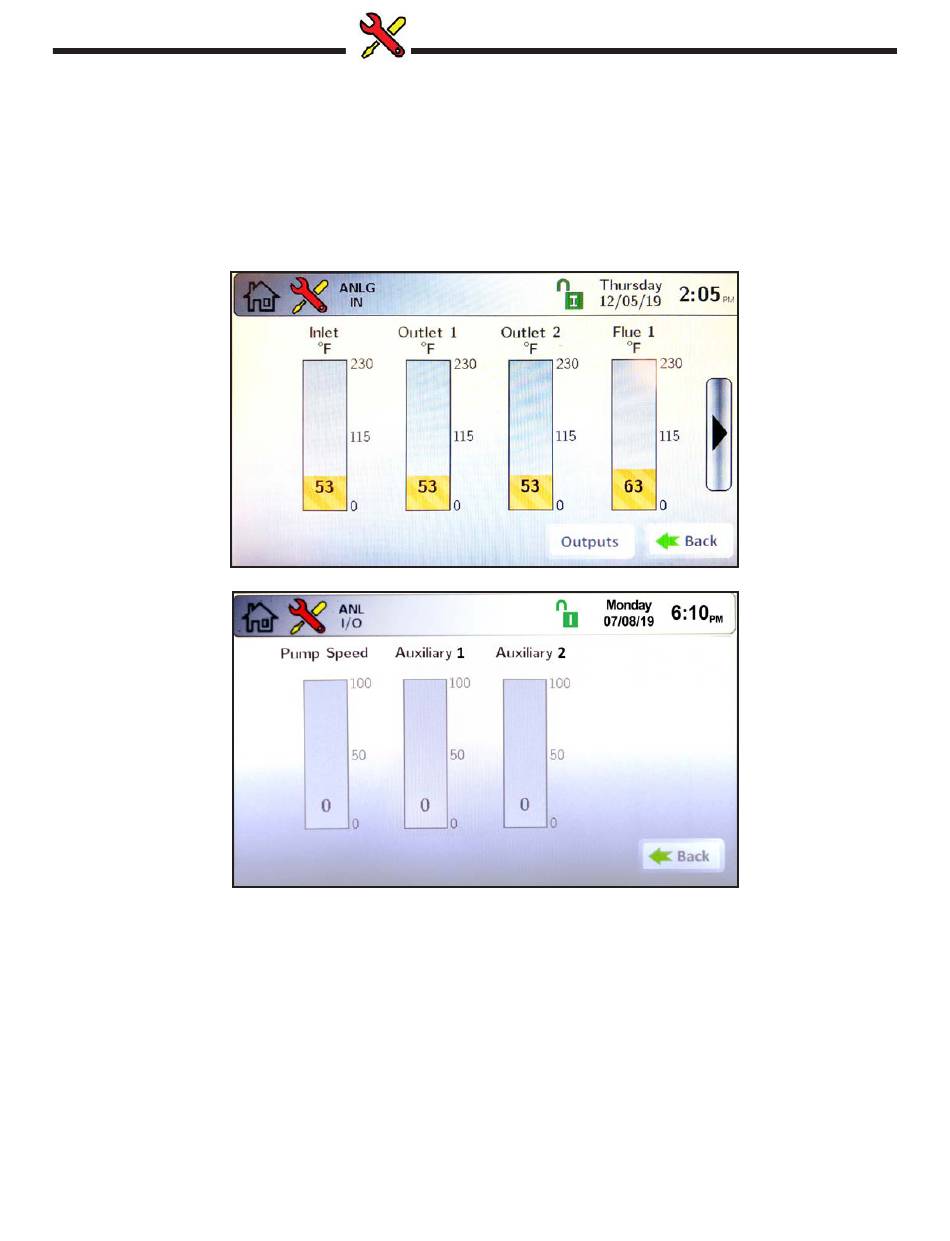

Accéder à l'écran d'E/S analogiques en touchant le bouton Analog I/O sur l'écran de réparation.
Deux écrans sont associés à l'E/S analogiques : les Entrées (Inputs) et les Sorties (Outputs).
E/S analogiques – Entrée : Il existe trois types d'entrées analogiques: capteurs de température, signal de flamme et tension/courant
(V CC/mA). Le câblage de ces entrées est détaillé dans la SECTION 7
REMARQUE : Si l'entrée n'est pas raccordée, la valeur est de zéro.
Entrées
Sorties
