Page 22
2.E
Installation en extérieur
REMARQUE: L'installation de chauffe-eau en extérieur est
interdite au Canada.
Prendre les précautions d'usage pour empêcher l'eau présente
dans l'échangeur thermique, ainsi que la condensation à
l'intérieur et à l'extérieur de la chaudière, de geler. Les dégâts
causés le gel ne sont pas couverts par la garantie limitée.
Pour une installation en extérieur, la température minimale de
service est de -15 °C (5 °F).
Pour le bon fonctionnement des installations extérieures,
la chaudière doit être équipée des kits des terminaisons
d'admission d'air et d'évacuation des gaz de combustion
répertoriés dans le Tableau 9. Des instructions
supplémentaires sont fournies avec les kits de terminaison.
10 (3,0)
ou moins
minimum
Cheminée
Évacuation
Terminaison
d'évacuation
approuvée
10 pi (3 m)
min. du mur
Gaz de combustion

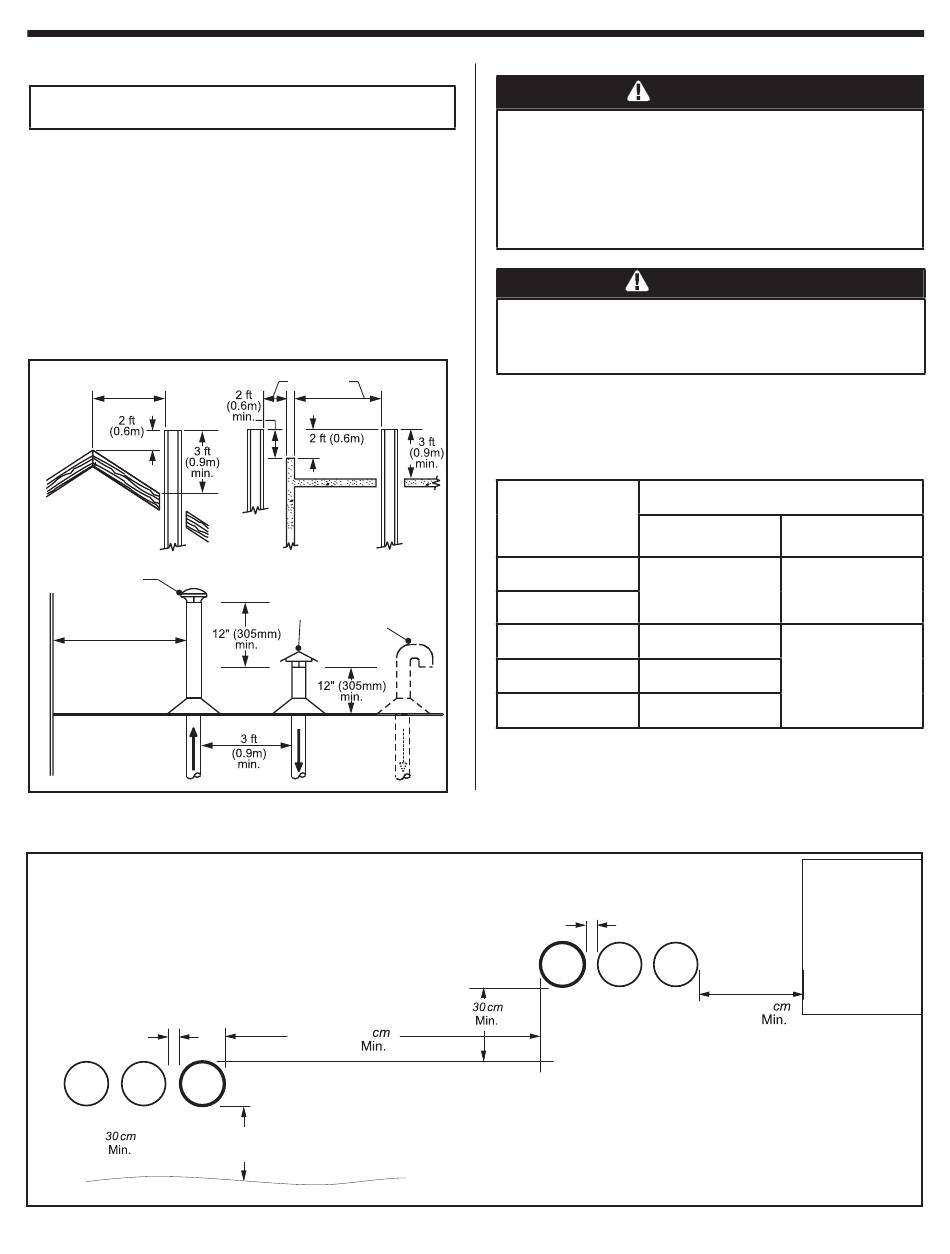

Figure 2.
Air de combustion et évacuation des gaz de
combustion par le toit Catégories I et III
Plusieurs entrées d'air
2" Min. (Typique)
12"
Au-dessus de la hauteur d'enneigement prévue
Figure 3.
Distances minimales des prises d'air/évacuation murales pour un ou plusieurs appareils.
Catégorie III uniquement
10 (3,0)
ou moins
minimum
Mur ou
Évacuation
parapet
Évacuation
Chapeau
Terminaison
pare-pluie
coudée alternative
Air de
combustion
213
84"
ENTRÉE
En cas d'installation en extérieur à un emplacement
susceptible d'être soumis au gel, prendre les précautions
d'usage pour protéger l'appareil des dégâts causés par
celui-ci. Le fabricant ne garantit pas les dommages
causés par le gel. L'appareil ne doit pas être mis en
marche si la température extérieure est inférieure à -15 °C
(5 °F).
La terminaison d'évacuation à l'extérieur devient très chaude.
Elle doit être installée de façon à réduire le risque de brûlures
au contact de l'extrémité de l'évent.
Capacité
1250
1500
1750
2000
2500
Tableau 9. Terminaisons extérieures
Évacuations multiples
2" Min. (Typique)
SORTIE
12"
Placer les terminaisons de façon à ce qu'elles dépassent d'au
minimum 12 pi/30 cm la hauteur d'enneigement prévue. Les
codes locaux peuvent être plus restrictifs, les consulter pour plus
d'informations. Consulter le NFPA 54 National Fuel Gas Code
et les codes locaux pour connaître tous les dégagements requis
l'évacuation des gaz de combustion ou la prise d'air.
LAARS Heating Systems
AVERTISSEMENT
AVERTISSEMENT
Références
Évacuation des
Prise d'air
gaz
CA016701
CA016900
CA016801
CA017000
CA017601
CA017701
90
36"
Fenêtre
