Pour extraire l'outil de son logement, arrêter la machine.
Faire descendre la broche puis la bloquer à l'aide de la vis A (Figure 15 a).
Enlever le foret à l'aide d'un chasse---forets (Figure 15 b).

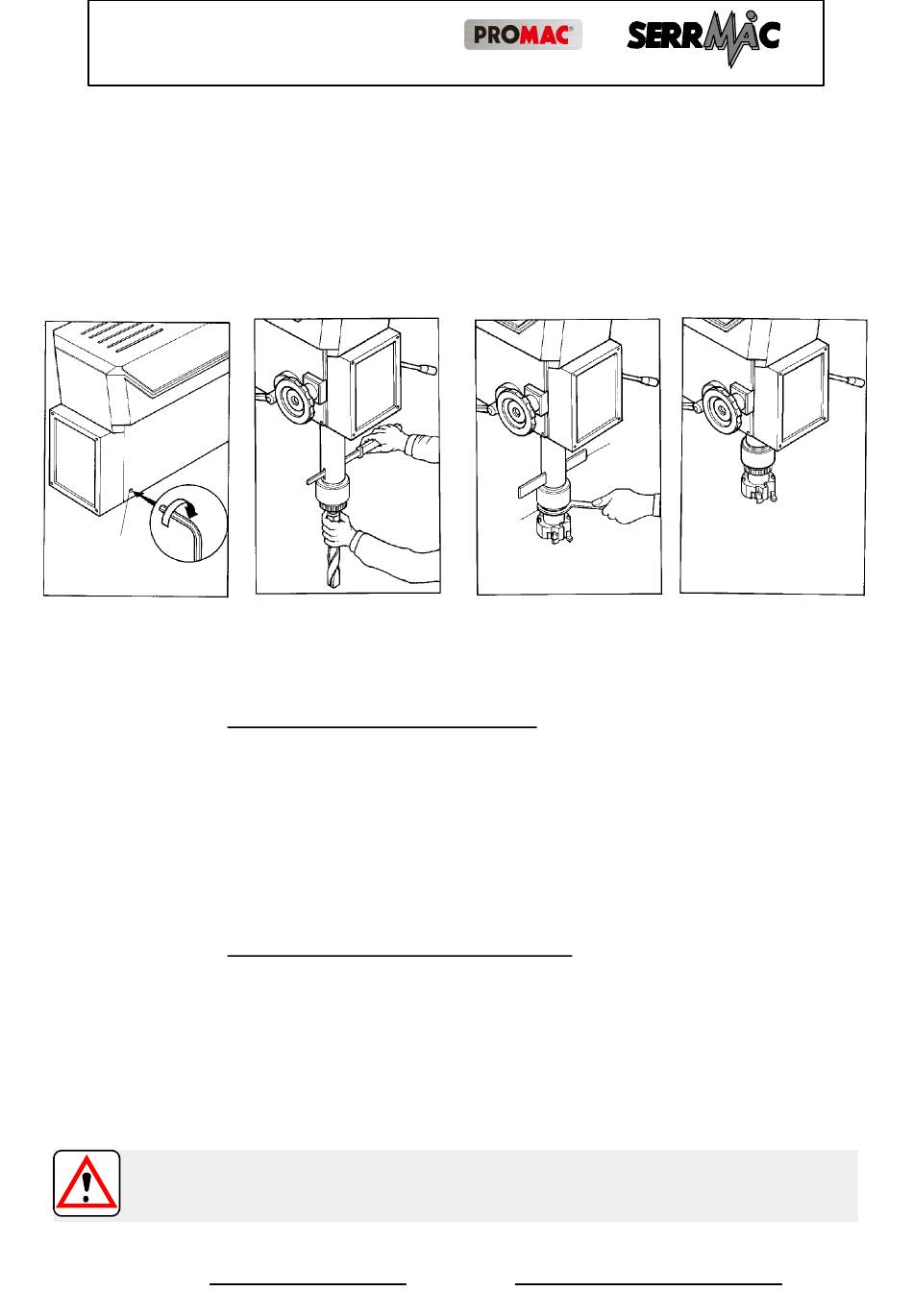

Figure 15
Mountage de l' outil.
A
- - a - -
6.5.2.
EN FRAISAGE.
Pour fixer le porte---fraise sur la broche, arrêter la machine et enlever la
bague de protection B.
Faire descendre la broche puis la bloquer à l'aide de la vis A (Figure 15 a).
Après avoir installé la fraise sur le porte---fraise, l'introduire dans le cône de
la broche (Figure 15 c).
Tenir la broche en la faisant tourner avec l'arrêt C, visser à fond la bague B
du cône à l'aide de la clé à ergots. Retirer l'arrêt C (Figure 15 d).
Pour démonter le porte---fraise de la broche, faire descendre la broche puis
la bloquer à l'aide de la vis A (Figure 15 a).
Dévisser la bague B du cône porte---fraise de 3 tours, puis avec un chasse---
forets que vous enfilerez dans la lumière de la broche (Figure 15 c), enlever
le porte---fraise du cône.
Tenir le porte---fraise pour éviter qu'il ne tombe et dévisser complètement la
bague B.
En fraisage, nous vous conseillons de toujours bloquer la broche, pour en aug-
menter la rigidité, à l'aide de la vis A (Figure 15 a).
Rev. 03- - 2010
R 45 - TCS
- - b - -
Page 40
C
B
- - c - -
- - d - -
