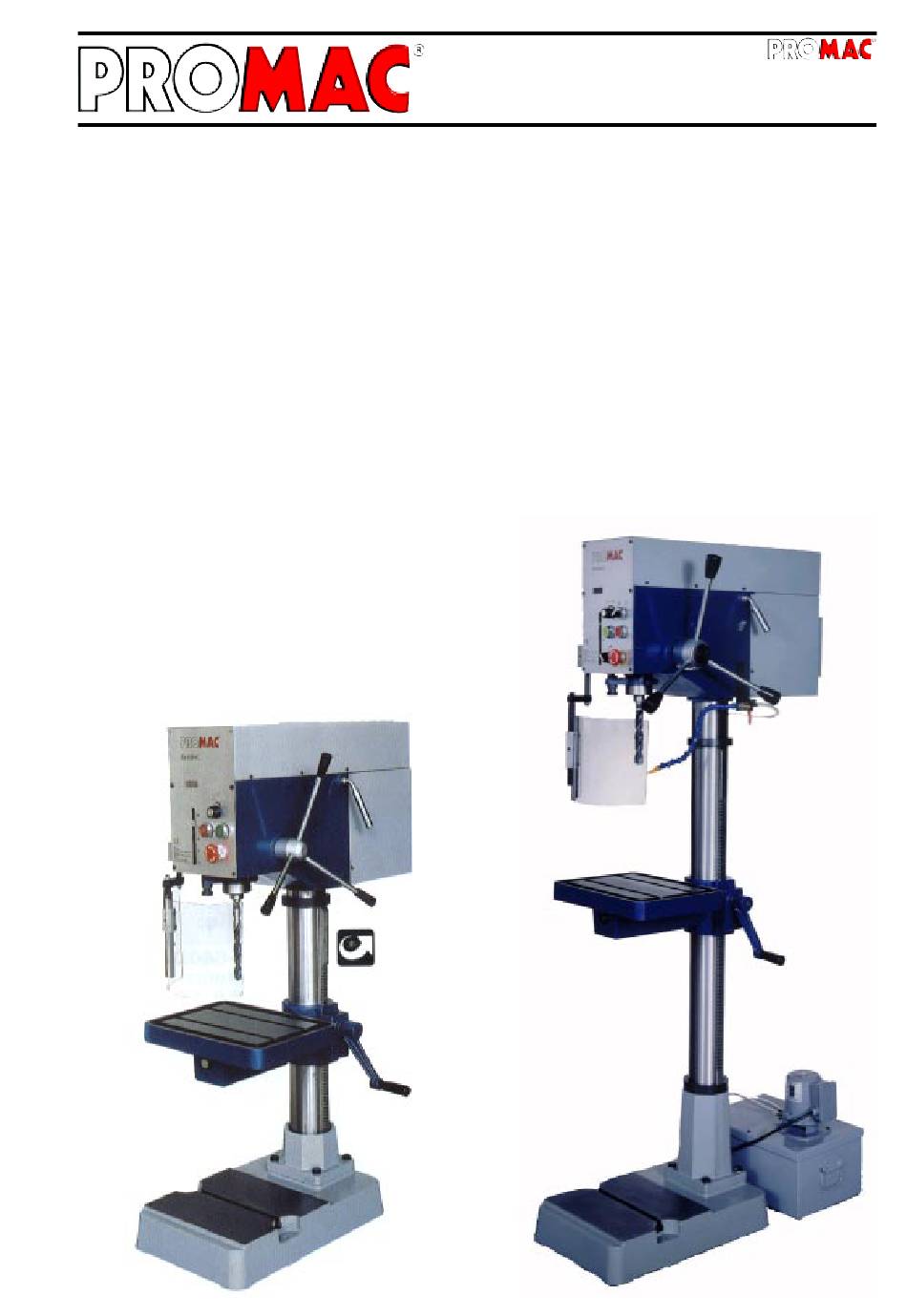

www.promac.ch / www.promac.fr

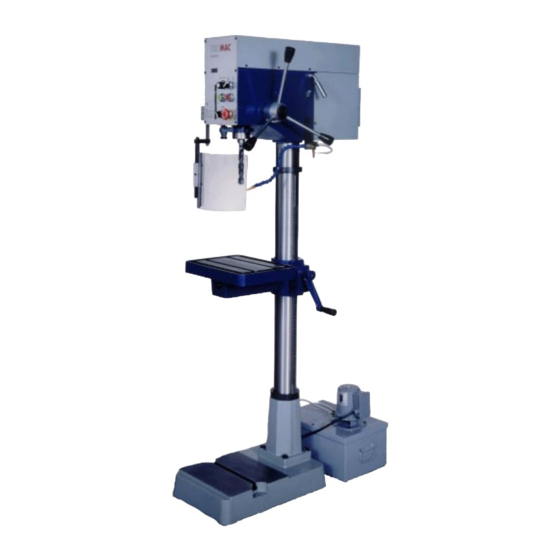

Perceuses à colonne
Mode d'emploi
Sommaire
2
3-4
Mesures de sécurité
5
Caractéristiques techniques, description de la machine
6-7
Schéma du câblage électrique
8
Liste des composants électriques,
Organes de conduite de la machine
9
Mise en place de la machine
10
11
Régler la vitesse
12
13
Instructions de maintenance
14-15
16-17
18
BX-820VC - BX-823VC
BD198f / 2003.09
BX-820VC
BX-821VC
BX-822VC
BX-823VC
1
Publicité
Table des Matières
Manuels Connexes pour Promac BX-820VC
Sommaire des Matières pour Promac BX-820VC
-
Page 1: Table Des Matières
BX-820VC - BX-823VC BD198f / 2003.09 www.promac.ch / www.promac.fr BX-820VC Perceuses à colonne BX-821VC BX-822VC Mode d'emploi BX-823VC Sommaire Declaration CE de conformité Mesures de sécurité Caractéristiques techniques, description de la machine Schéma du câblage électrique Liste des composants électriques,... -
Page 2: Declaration Ce De Conformité
CE-Konformitätszertifikat BX-820VC - BX-823VC TOOLTEK CO., LTD., 345, Sec. 1. Chung Ching Road, Ta Ya 428, Taichung Hsien, R.O.C. DECLARATION CE DE CONFORMITE selon - les directives Européennes 98/37EC - EMC Norme 89/336/EEC - Directives basses tension 73/23/EEC - EN 50081-2, EN 61000-6-2, EN 61000-3-2, EN 61000-3-3 - EN 60204-1 TOOLTEK LTD. -
Page 3: Consignes De Sécurité
Consignes de sécurité BX-820VC - BX-823VC Pour éviter de graves blessures au maniement des machines, ilest indispensable que vous lisiez ce mode d'emploi attentivement. Cette machine présente, comme toutes les autres, certains risques d’utilisation et de conduite, typiques aux machines- outils. -
Page 4: Avertissements
(Ex. Casque anti-bruit ). Connexion électrique au réseau La machine modèle BX-820VC est livrée avec son câble et prise mâle de raccordement à un boîtier d’arrivée sous 230/50/1. Les modèles BX-821VC, BX-822VC et BX-823VC sont livrés avec un câble et prise mâle pour courant d’arrivée de 400/50/3.Le raccordement à... -
Page 5: Données Techniques
être protégé contre le bruit à l’aide de moyens appropriés. Description de la machine Avec les perceuses modèles BX-820VC, BX-821VC, BX822VC et BX-823VC, on dispose d'un centre d'usinage universel permettant d'effectuer de multiples opérations d'usinage qui nécessiteraient autrement plusieurs machines. -
Page 6: Installation Électrique Bx 820Vc
Installation électrique BX 820VC BX-820VC - BX-823VC Le schéma du câblage électrique pour 230V, qui est également affiché dans le coffret électrique, contient les indications nécessaires au raccordement correct de la machine avec l’arrivée du réseau. - Page 7 Installation électrique BX 821VC - 823VC BX-820VC - BX-823VC Le schéma du câblage électrique pour 230V, qui est également affiché dans le coffret électrique, contient les indications nécessaires au raccordement correct de la machine avec l’arrivée du réseau.
-
Page 8: Liste Des Composants De L'installation Électrique
Liste des composants de l'installation électrique BX-820VC - BX-823VC Symbole Fonction Caractéristiques Nombre Fabricant Remarques techniques de pieèces Potentiomètre de vitesse Contacteur AC 380V, 7,5A MACK, MK-E/22 IEC 144 d’ARRET URGENT Bouton-poussoir MARCHE INO + INC MACK, MK-E/22 IEC 144... -
Page 9: Installation De La Machine
Avant de parfaire définitivement le branchement au réseau, vérifier que le moteur tourne en sens horaire. Les modèles BX-820VC et 821VC sont à installer sur un établi rigide ou sur un socle spécifique. Il est impératif que l’établi ou le socle soient exempts de torsions et que, par ailleurs, ils soient assez stables pour éviter toutes oscillations ou vibrations consécutives aux conditions de travail. -
Page 10: Mise En Service
Pour travailler en toute sécurité, il faut toujours fixer la pièce sur la table, à l’aide de moyens appropriés. Les rainures en T, prévues à cet effet, ont une largeur de 12 mm. Vous trouverez dans le catalogue des machines PROMAC, pour l’usinage des métaux, un choix important d’outillages aptes à satisfaire de nombreux besoins. -
Page 11: Réglage De La Vitesse De Broche
Réglage de la vitesse de broche BX-820VC - BX-823VC La vitesse de la broche se règle sans potentiomètre prévu à cet effet. Le nombre de tours par minute est lisible à l'affichage numérique. Affichage numérique Potentiomètre de réglage de la... -
Page 12: Oter L'adaptateur Du Cône
Oter l'adaptateur du cône BX-820VC - BX-823VC... - Page 13 Maintenance BX-820VC - BX-823VC Les interventions de maintenance, journalières, hebdomadaires, mensuelles et semi-annuelles, à prévoir, sont indiquées ci-après. Ne pas effectuer régulièrement ces travaux sera une cause d’une usure prématurée de la machine et d’un rendement moins important. Entretien journalier - Nettoyage général de la machine de tous les copeaux qui s’y trouvent.
-
Page 14: Corrections Des Erreurs
Ne jamais connecter directement la prise de sortie (U/V/W) du régulateur de vitesse avec le circuit du courant alternatif. Remarque sur les causes d’erreurs: Les perceuses PROMAC, modèles BX-820VC, BX-821VC, BX-822VC et BX-823VC sont équipées d’un programme électronique de diagnostic des causes et lieux d’anomalies. - Page 15 Corrections des erreurs de la régulation électronique BX-820VC - BX-823VC o.L.1 La protection électronique interne de Contrôlez si le moteur est en surcharge. surcharge du régulateur de moteur a réagi. o.L.2 Le moteur est en surcharge. Réduire la charge du moteur.
-
Page 16: Vue Éclatée
Vue éclatée BX-820VC - BX-823VC Vous trouverez en annexe au manuel d’utilisation la liste des pièces de rechange pour la machine. Elles peuvent vous être normalement fournies par le vendeur local de votre machine. Pour toute commande de pièces de rechange ayez soin de toujours préciser, outre le numéro de la pièce, sa désignation et la quantité... -
Page 17: Liste Des Pièces De Rechange
Liste de pièces de rechange BX-820VC - BX-823VC PM- 820001 Fussplatte / Pied PM- 820056 Drucklager / Roulement 2-3. PM- 820002 Säule / Colonne PM- 820057 Kugellager / Roulement PM- 820004 Schraube / Boulon PM- 820058 Mutter / Ecrou 4-1. -
Page 18: Bon De Garantie
Bon de garantie BX-820VC - BX-823VC 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
