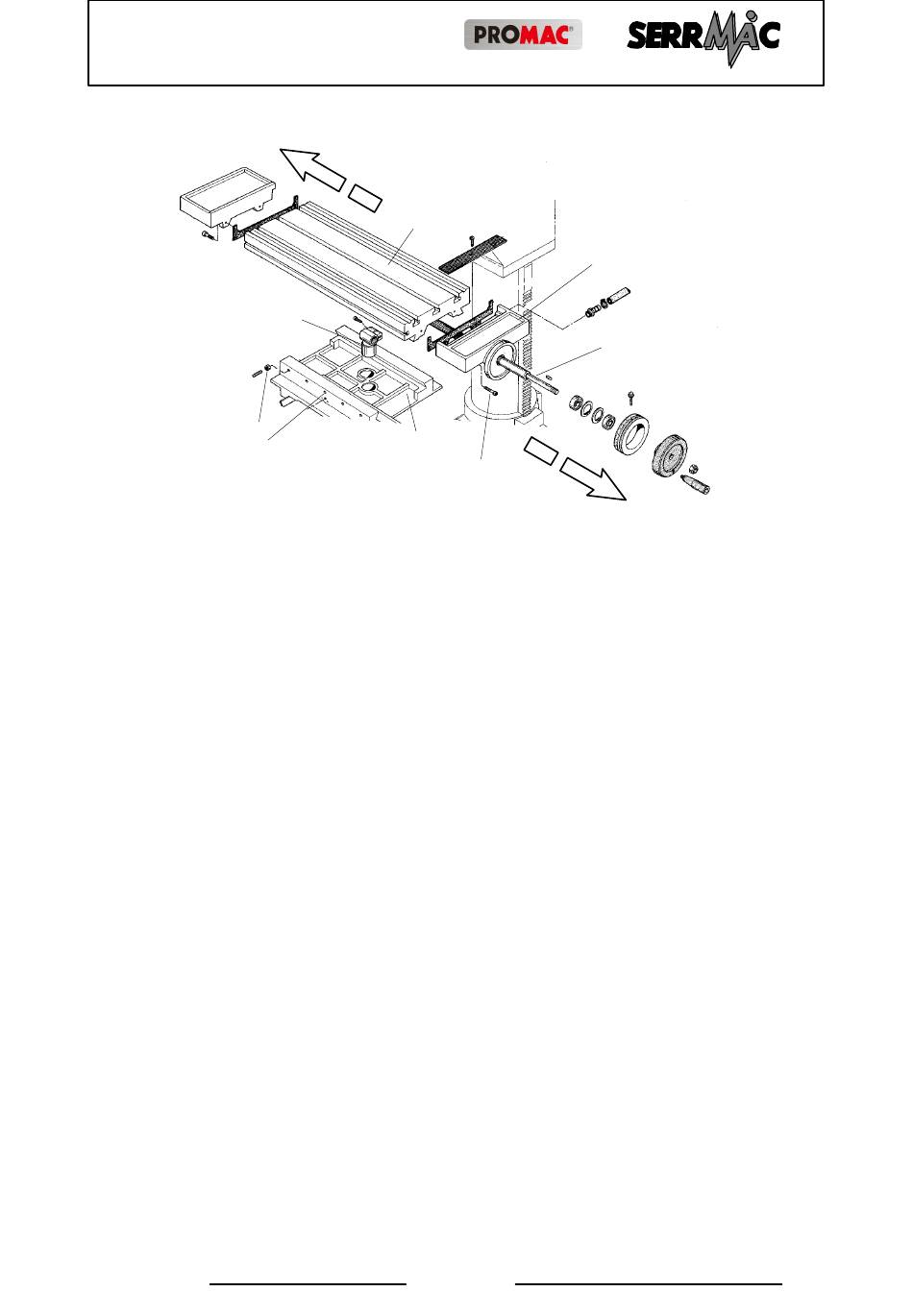

Figure 42 Remplacement des vis- -écrous du groupe tables .
B
A
F
E
G
C
D
4) soulever la vis E avec son écrou F jusqu'à ce qu'elle sorte de son loge-
ment,
Pour trouver les parties à remplacer, consulter la liste des pièces corre-
spondante. (Voir Chap. 9.)
Axe Y transversal R 45 TC.
1) Dévisser la bague A (Figure 43) et enlever le volant B ,
2) Dégager le support C de la table
en desserrant les vis de fixation,
3) dévisser tout à fait la vis D de son écrou E,
4) enlever le groupe E du chariot F en se servant d'un extracteur.
Pour remplacer les composants, consulter le schéma des pièces corre-
spondante.
(Voir Chap. 9.)
