Notice d'emploi

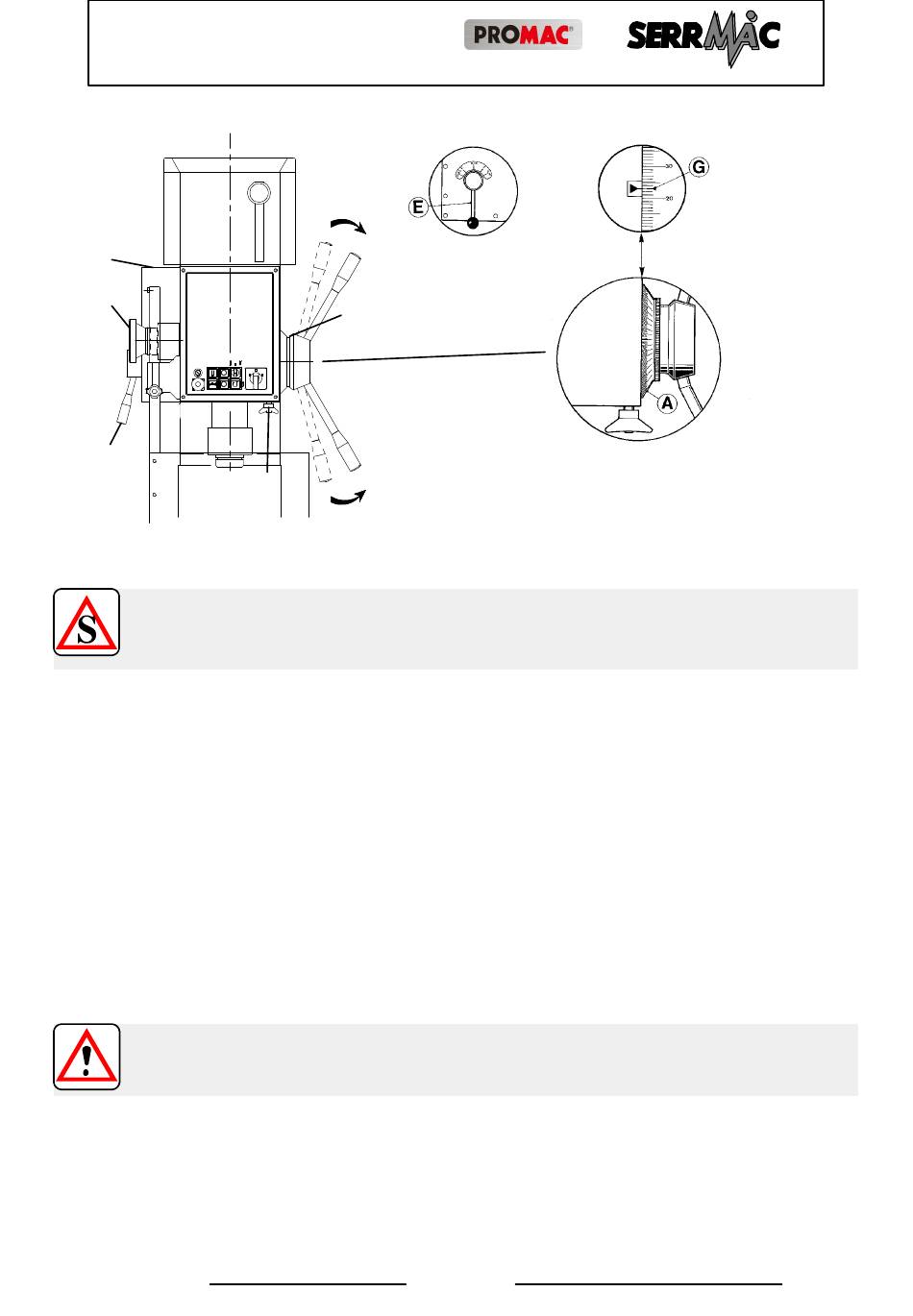

Figure 21 Descente de la broche.
B
F
E
D
Pour cette opération
AGIR LORSQUE LA MACHINE EST ARRETEE.
Positionner le levier E au point mort.
A l'aide du double levier sensitif C, on obtient la descente rapide; si on
déplace ce levier dans le sens indiqué par les flèches, on aura la descente
avec le volant F.
Réglage de la profondeur d'usinage.
D
1) Desserrer le volant D (Figure 21),
2) tourner le tambour A jsuqu'à ce que la flèche G (zéro) coÏncide avec la
valeur établie,
ATTENTION!
Bloquer toujours lw tambour gradué A avec le volant D. (Figure 21)
Descente en automatique.
D
Sélectionner l'une des trois avances : 0,05 --- 0,10 --- 0,20 mm/tour à l'aide du
levier E. (Figure 21)
Rev. 03- - 2010
R 45 - TCS
C
A
C
(Manuel ou automatique).
Page 46
