Notice d'emploi
7.6.
Description des commandes et emploi du groupe tables.
Réglages et blocages.
7.6.1.
TABLE RECTANGULAIRE---ETAU R 45
1) TE Pgm
2) TP Pg = Plan pivotant
3) TM Tr = Table rectangulaire
On monte la table avec le levier B et on la bloque avec le levier A.
(Figure 24)
Le blocage de l'étau, pour TE Pgm , s'effectue en serrant à fond le volant
C et le blocage de la pièce dans l'étau s'effectue à l'aide de la poignée D.

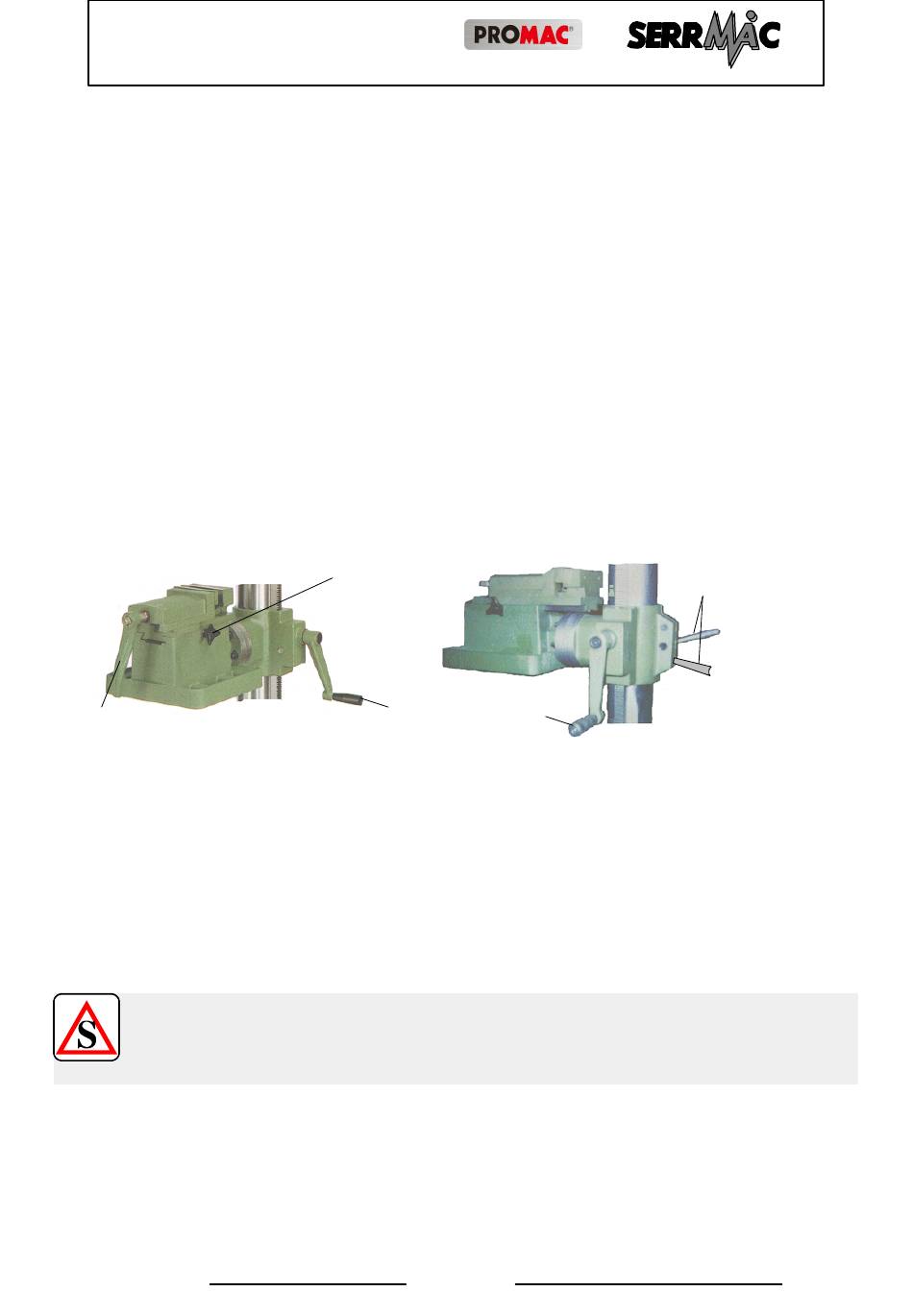

Figure 24 Commandes groupe table.
D
7.6.2.
TABLE CROISEE R 45
Pour incliner la table dans le sens indiqué par la flèche 1 (Figure 25), enle-
ver la goupille de référence A, desserrer les quatre vis B, tourner la table
pivotante en la positionnant selon l'angle désiré.
Bloquer de nouveau les vis B.
Quand on effectue cette opération, avant de desserrer la dernière vis B,
BLOQUER D'UN COTE LA TABLE A L'AIDE D'UN SOUTIEN
en évitant qu'elle n'effectue une rotation rapide.
On monte la table avec le levier E et on la bloque avec les poignées F.
Pour rigidifier le groupe, bloquer les chariots avec les poignées C.
Les butées mécaniques de la course de la table et du chariot s'obtiennent en
déplaçant les butées D.
Rev. 03- - 2010
R 45 - TCS
= Plan pivotant Etau
C
B
Page 50
A
B
