Notice d'emploi

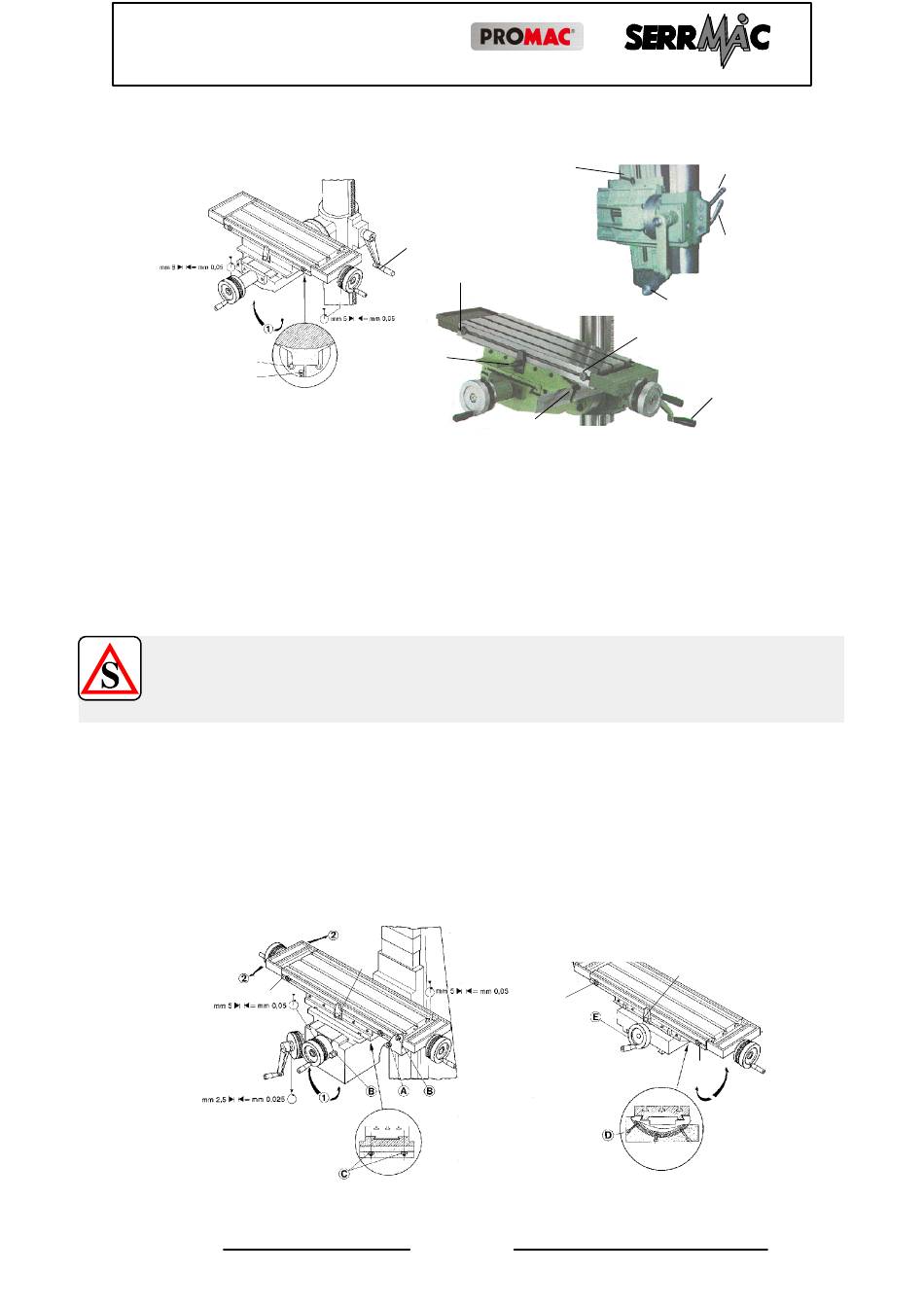

Figure 25 Réglages groupe tables. TC
B
A
7.6.3.
TABLE CROISEE (TCS).
Pour incliner la table dans le sens indiqué par la flèche 1 (Figure 26), enle-
ver la goupille de référence A, desserrer les quatre vis B, tourner la table
pivotante en la positionnant selon l'angle désiré.
Bloquer de nouveau les vis B.
Quand on effectue cette opération, avant de desserrer la dernière vis B,
BLOQUER D'UN COTE LA TABLE A L'AIDE D'UN SOUTIEN
en évitant ainsi qu'elle n'effectue une rotation rapide.
Pour rigidifier le groupe, bloquer les chariots avec les poignées G et C.
Les butées mécaniques de la course de la table et du chariot s'obtiennent en
déplaçant les butées H.
Pour incliner la table dans le sens indiqué par la flèche 2, ( Figure 26 ), des-
serrer les quatre vis C, tourner la table en la positionnant selon l'angle
désiré, puis bloquer de nouveau les vis C.
Figure 26 Réglages groupe tables. TC - - TCu
H
Rev. 03- - 2010
R 45 - TCS
E
D
C
G
Page 51
C
E
D
C
G
H
H
F
F
E
