Notice d'emploi
Pos.
A
Poignée levier variateur nombres de tours broche
B
Levier variateur nombres de tours broche
C
Levier de changement harnais--volée
7.5.
Descente broche avec butêe de profondeur. Axe Z.
7.5.1.
DESCENTE DE LA BROCHE EN MANUEL.
(SUR MACHINE SANS DESCENTE AUTOMATIQUE DA).
Desserrer le volant D (Figure 20). Tourner le tambour gradué F, dans le
sens des aiguilles d'une montre jusqu'au zéro. Faire descendre les leviers
sensitifs jusqu'à la profondeur voulue indiquée sur le tambour gradué F puis
bloquer le volant D.
Pour faire descendre la broche à l'aide du volant A, enclencher l'embrayage
en vissant à fond la poignée B.

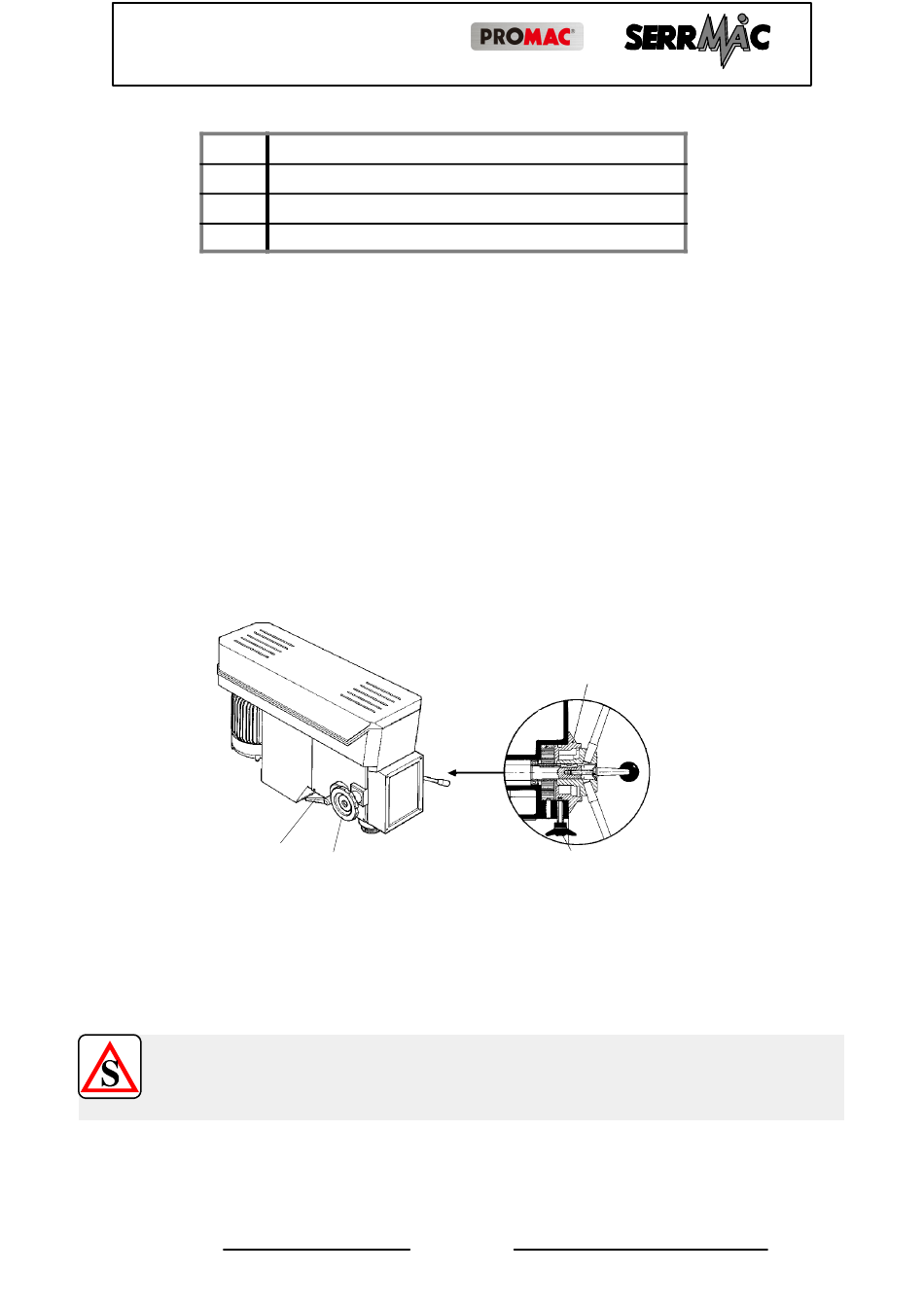

Figure 20
Descente de la broche en manuel.
B
La course maximale de la broche est de 145 mm. Le tambour gradué F cor-
respond à 107 mm équivalent à un tour complet.
Si on veut faire descendre la broche à plus de 107 mm, par exemple à 120
mm, il faut faire tourner le tambour F d'un tour (comme décrit précédem-
ment) et puis de 13 mm.
Faire attention au retour rapide du cabestan de descente de la broche,
éventuellement les accompagner de la main.
7.5.2.
DESCENTE DE LA BROCHE.
(SUR MACHINE EQUIPEE DE DESCENTE AUTOMATIQUE DA).
Rev. 03- - 2010
R 45 - TCS
Description de la Commande
A
Page 45
F
D
