Notice d'emploi
MACHINE AVEC DESCENTE MANUELLE.
Procéder comme suit :
A --- Enlever le tableau de commande avant en desserrant les vis 1
(Figure 31).
B --- Dégager le guide de la broche en dévissant la vis 2 (en---dessous) et en
sortant le groupe 3 de son logement.

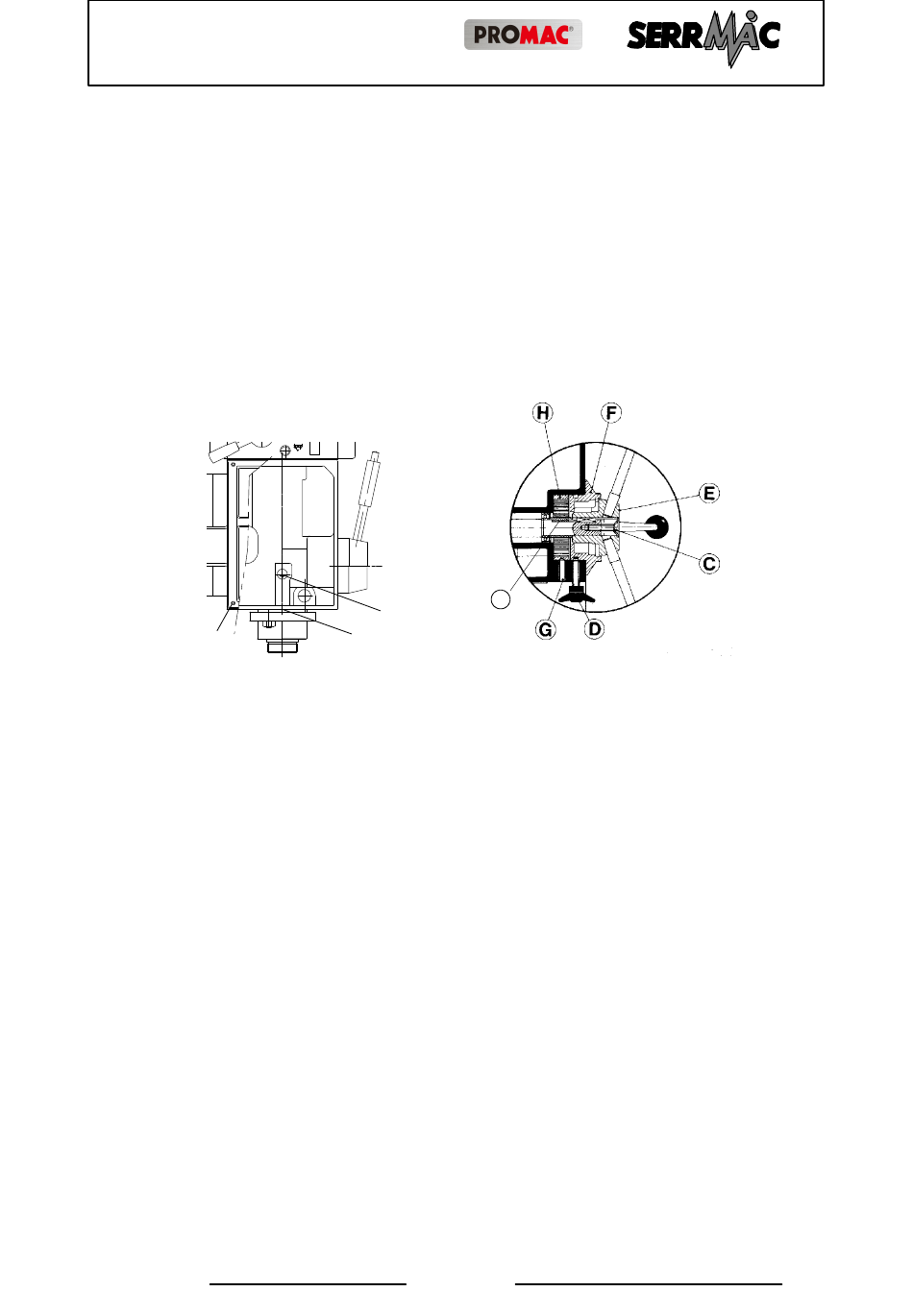

Figure 31
Remplacement ressort de cabestan pour descente broche.
1
C --- Tourner les leviers de la descente manuelle, en mettant une main sous la
broche jusqu'à ce que celle---ci sorte complètement de la tête.
D --- Relâcher lentement les leviers pour sortir complètement le ressort.
E --- Enlever :
1) la vis C et le volant D,
2) le cabestan, en s'aidant si cela est nécessaire, d'un marteau en caout-
chouc,
3) le tambour gradué F et la bague coupée I,
4) desserrer la vis G,
5) enlever le porte---ressort H contenant le ressort à spirale.
Si l'opération apparaît difficile, tarauder les deux trous situés sur le bord
du porte---ressort et, à l'aide d'un extracteur, enlever le porte---ressort
avec le ressort.
F --- Après avoir introduit un nouveau porte---ressort avec ressort, effectuer
l'opération des points 1 ---2 --- 3---4---5 expliqués ci---dessus dans le sens
inverse.
Rev. 03- - 2010
R 45 - TCS
3
2
en la prenant à l'aide d'une pince,
Page 56
