4) enlever l'écrou E du chariot F en se servant d'un extracteur.
Pour trouver les pieces à remplacer, voir le schéma des parties corre-
spondant.
8.4.11. ECLAIRAGE TABLE, ENTRETIEN.
Pour cette opération
AGIR QUAND LA MACHINE EST ARRETEE. (Interrupteur général sur 0 et
cadenas.)
REMPLACEMENT FUSIBLE INTERIEUR.
Enlever le couvercle arrière de l'ampoule 4 (Figure 46)
en s'aidant d'un tournevis. Extraire le bloc arrière du corps ampoule.
Dégager le petit couvercle couvre---fils 6 de son logement.
Remplacer le fusible 7.

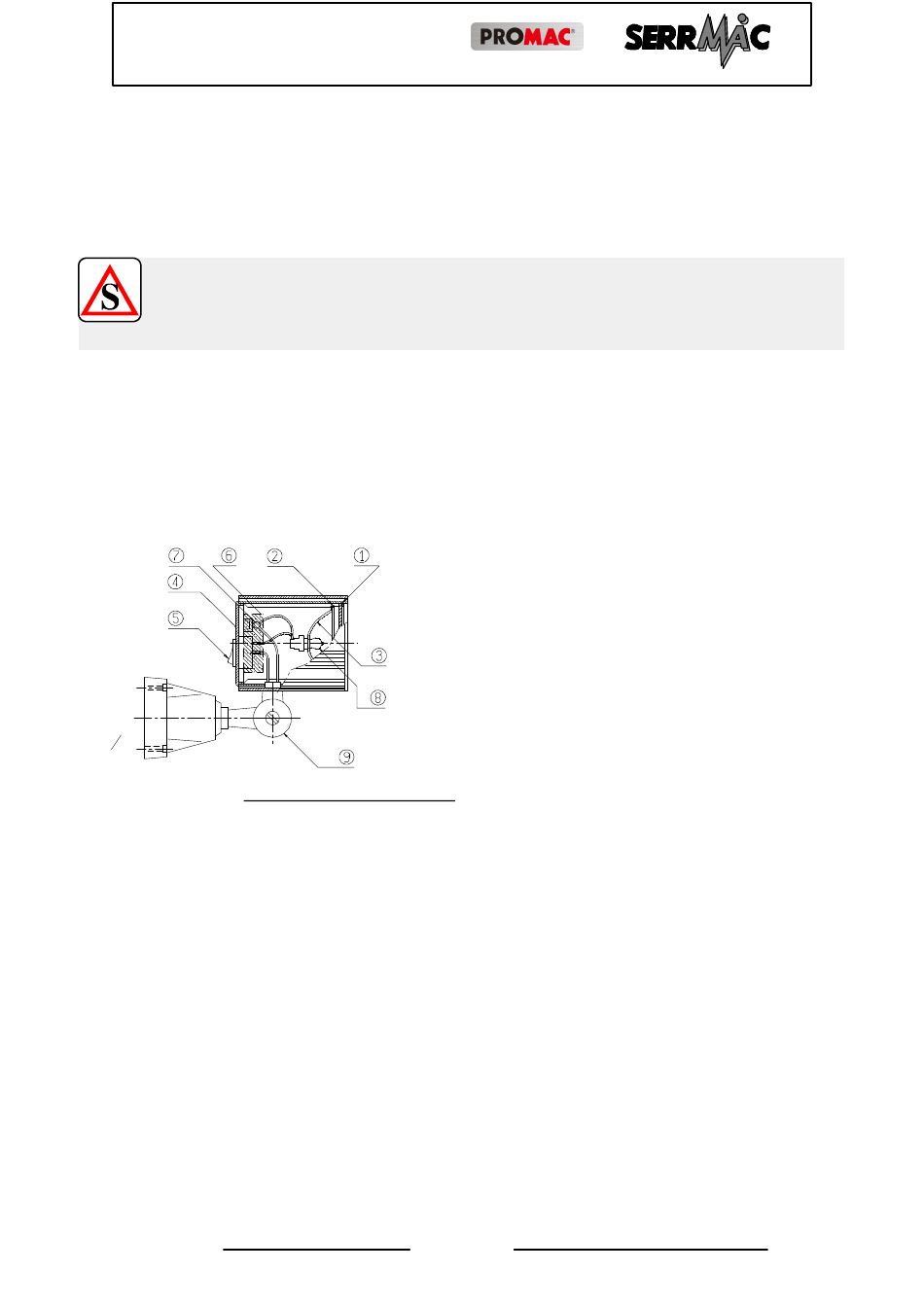

Figure 46 Eclairage table.
Description des composants. (Figure 46)
1.--- Anneau élastique bloque---verre
2.--- Anneau élastique bloque---réflecteur. 7.--- Fusible ( T2L 250Volt).
3.--- Réflecteur.
4.--- Couvercle arrière .
5.--- Interrupteur I --- O.
REMPLACEMENT AMPOULE.
S
S
S
S
S
Watt).
Lorsque vous remontez la nouvelle ampoule, ne pas la toucher avec les
mains nues.
Rev. 03- - 2010
R 45 - TCS
(Voir Chap. 9)
[ /dis5/aa007 ]
A l'aide d'un tournevis, enlever l'anneau élastique 1 (Figure 46).
Extraire l'anneau et le verre de l'ampoule.
A l'aide d'un tournevis, retirer l'anneau élastique 2.
Dégager l'ampoule 8 avec le réflecteur 3.
Remplacer l'ampoule 8 par une identique (ampoule halogène 20
Page 69
. 6.--- Couvercle fusible.
8.--- Ampoule halogène 20 W.
9.--- Support articulé.
