ATTENTION !
En serrant de manière excessive la bague 2, le taraud pourrait se casser au cas
où il rencontrerait un obstacle durant sa course.
8.4.7.
REMPLACEMENT ROULEMENTS DE L'AXE DE LA BROCHE.
Après avoir fait sortir le groupe broche---manchon de la tête de la
machine comme décrit au point ci---dessus :
1) enlever le circlips A (Figure 38),
2) dévisser la bague B,
3) à l'aide d'un marteau en caoutchouc, faire desender l'axe de la broche
C du fourreau D.

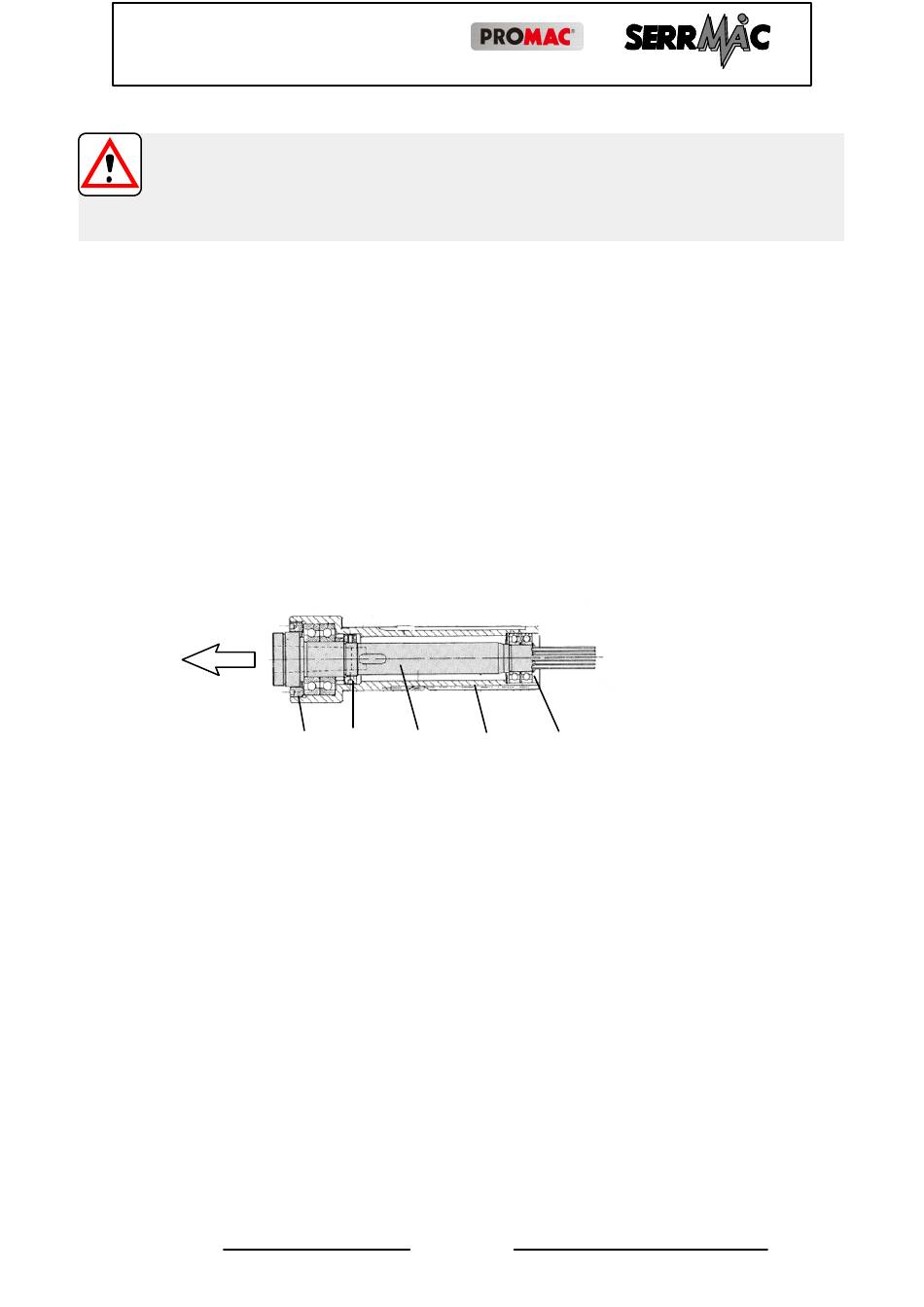

Figure 38 Remplacement des roulements de l'axe de broche.
4) dévisser la bague E,
5) Démonter les roulements et les remplacer.
Pour trouver le type de roulements, voir la figure des pièces correspon-
dante.
(Voir Chap. 9.)
Version avec variateur simple
Rev. 03- - 2010
R 45 - TCS
B
E
C
Page 63
D
A
