DEMONTAGE ET REMONTAGE DE LA PATRONE.

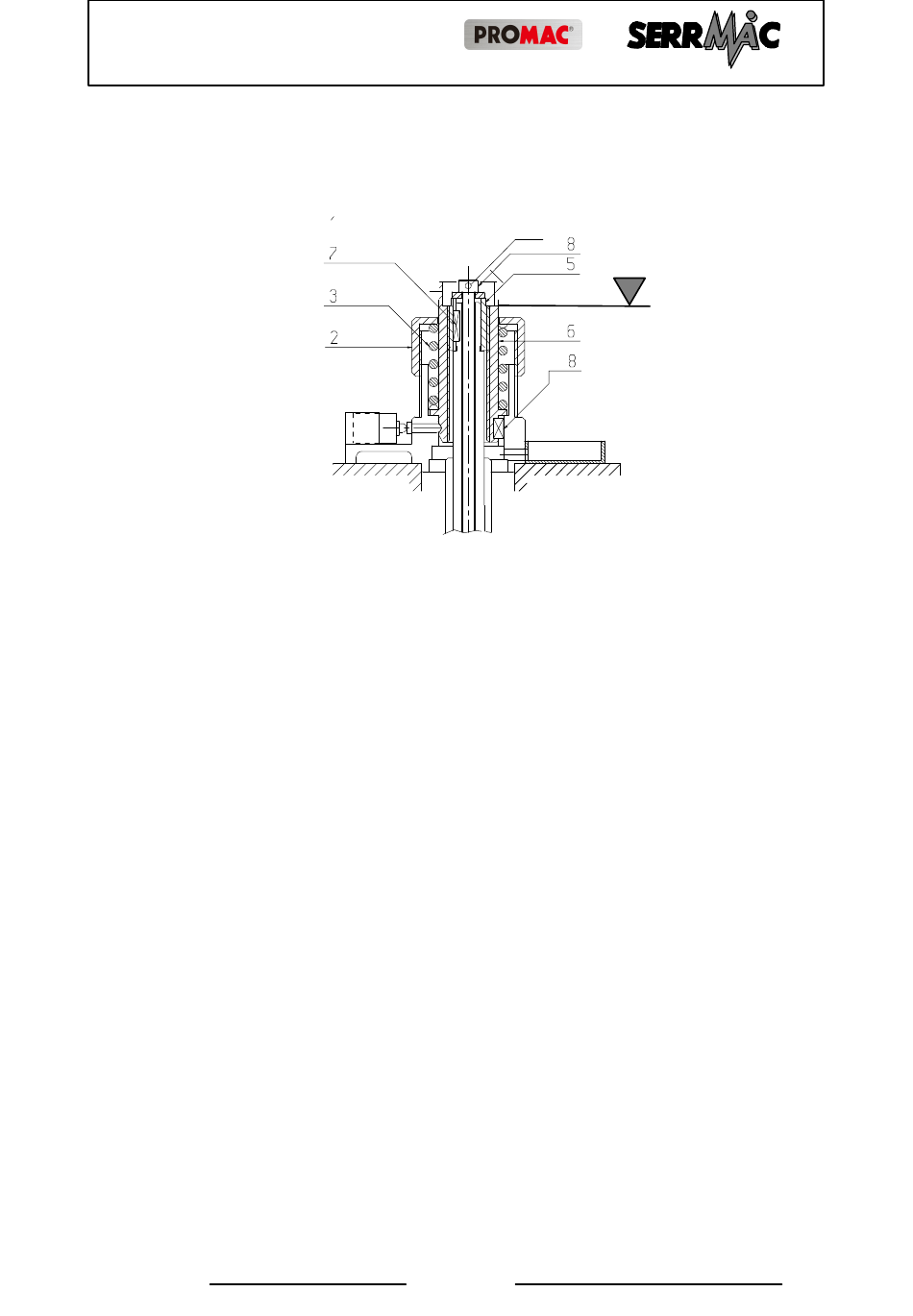

Figure 37
Démontage et remontage de la patrone.
Pour démonter et remonter la patrone, agir comme suit (Figure 37 ) :
A) Arrêter la machine.
B) Démonter le couvercle cache---poussière 1.
C) Dévisser la bague 2.
D) Enlever le ressort 3.
E) Dévisser la vis de fixation de la patrone 4.
F) Dégager la patrone 5 avec la vis---mère en bronze 6 de son logement en
faisant descendre les leviers de descente de la broche en manuel.
G) Pour monter une nouvelle patrone, effectuer les opérations décrites
aux points F---E---D---C---B dans le sens inverse.
Ensuite vérifier si :
1) La vis et la vis---mère sont bien placées dans les logements des clavettes
7---8.
2) Le dernier filet de la vis---mère 6 est au même niveau du filet correspondant
sur la partie mobile en acier 5. Pour remédier à une différence éventuelle,
tourner la vis 5 de la patrone jusqu'à la position.
3) Bloquer la vis 4.
H) Tourner la bague moletée 2 pour adapter l'effort du taraud---broche à la
résistance du matériau. Règler pendant l'usinage.
