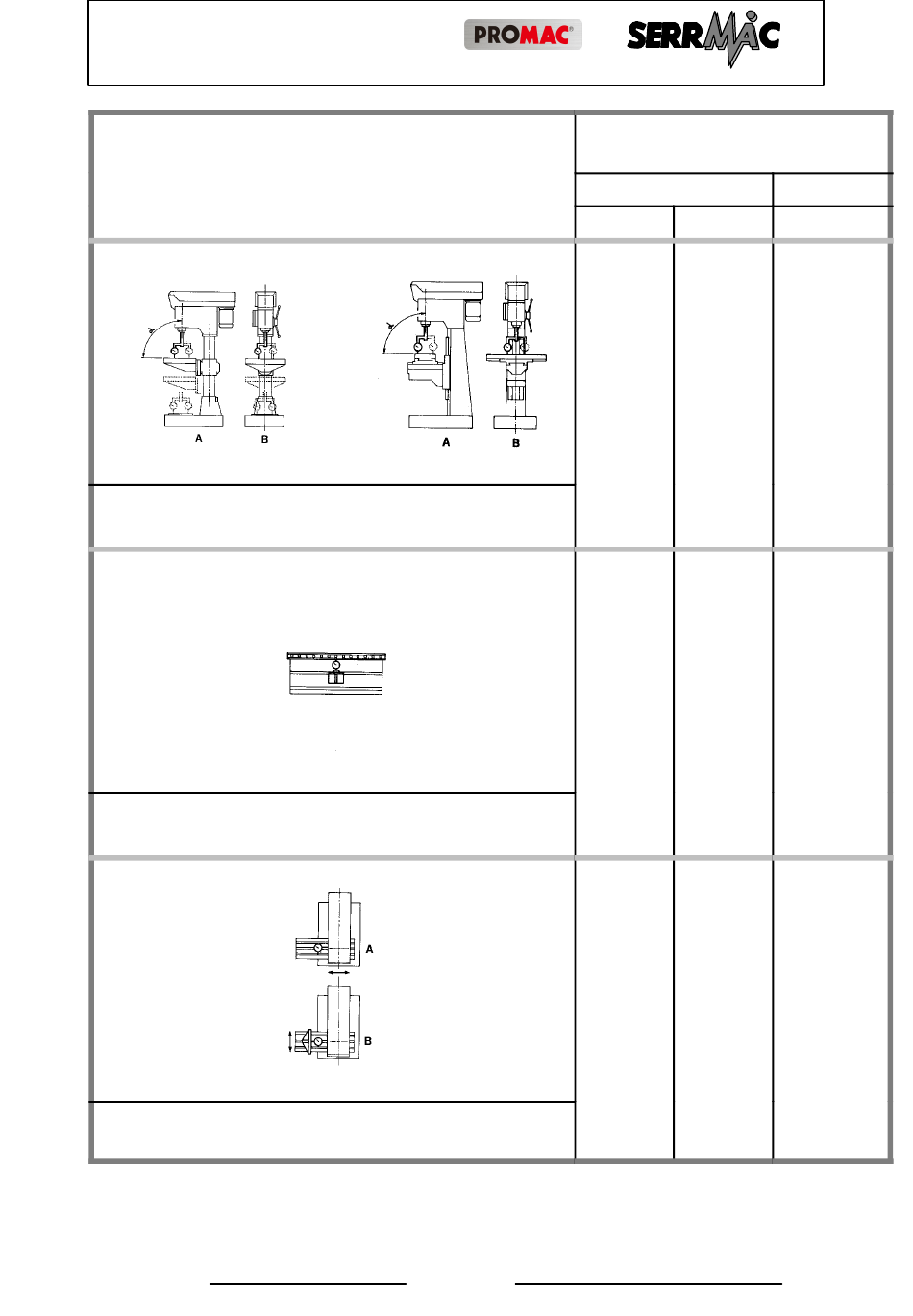

R 45 - TCS
Notice d'emploi
Objet de la mesure
Perpendicularité de l'axe de la broche par rapport au plan de la table :
A) Sur le plan de symétrie vertical de la machine
B) Sur le plan vertical perpendiculaire au précédent.
Rainure à T de référence est rectiligne.
A) Rainure à T médiane parallèle au mouvement longitudinal de la table.
B) Rainure à T médiane perpendiculaire au mouvement transversal
de la table.
Rev. 03- - 2010
UNI 4790
0.025/300
0.025/300
>500=0.03
Page 10
ERREUR en mm
ADMIS
UNI 7967
A)
0.05/300
α ≤ 90°
α ≤ 90°
B)
0.05/300
0.01/500
0.02/300
RELEVE
en mm
___________
___________
___________
___________
