- Page 1 Manuel d’utilisation V 1.0 français | Septembre 2020 La perceuse magnétique MDA-35S N° de série: Date d’achat: Serial number: Date of purchase:...
- Page 2 Nos félicitations pour votre achat de la perceuse magnétique portable MDA-35S! Votre modèle est conçu pour réaliser des perçages de qualité de façon rapide et efficace. Avant d'utiliser votre nouvelle perceuse magnétique, lisez intégralement les instructions. Elles consistent en ce mode d'emploi et les étiquettes d'avertissement sur l'appareil proprement dit.
-
Page 3: Table Des Matières
Sommaire MDA-35S ..........................1 Sommaire ..........................3 1. Sécurité ..........................4 1.1 Consignes de sécurité générales 1.2 Consignes de sécurité spécifiques 2. Description ........................8 2.1 Utilisation préconisée 2.2 Description et fonctionnalités 2.3 Contenu de l’emballage 2.4 N° de série 2.5 Données techniques 2.6 Symboles 2.7 Environnement... -
Page 4: Sécurité
1. Sécurité 1.1 Consignes de sécurité générales N’utiliser pas cet outil électrique, avant d’avoir étudié et complètement compris cette notice d’utilisation ainsi que les instructions générales de sécurité ci-jointes, y compris les figures, les spécifications, les règles de sécurité ainsi que les indications marquées par DANGER, AVERTISSEMENT et ATTENTION. -
Page 5: Sécurité Individuelle
6. S'il est inévitable d'utiliser une perceuse magnétique dans un endroit humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de choc électrique. SÉCURITÉ INDIVIDUELLE 1. Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez une perceuse magnétique. -
Page 6: Consignes De Sécurité Spécifiques
6. Rangez les perceuses magnétiques inactives hors de portée des enfants et d’autres personnes non formées. Les outils sont dangereux entre les mains des utilisateurs non formés. 7. Entretenez les machines avec soin. Gardez les fraises affûtées et propres. Les outils correctement entretenus, avec des arêtes de coupe tranchantes, sont moins susceptibles de se coincer et sont plus faciles à... -
Page 7: Risques Résiduels
• Avant de mettre la machine en marche, assurez-vous que tout accessoire est correctement monté; • Choisissez toujours la vitesse recommandée pour les accessoires et le matériel ; • N’utilisez pas la machine sur la même pièce sur laquelle les postes de soudure électrique sont utilisés;... -
Page 8: Description

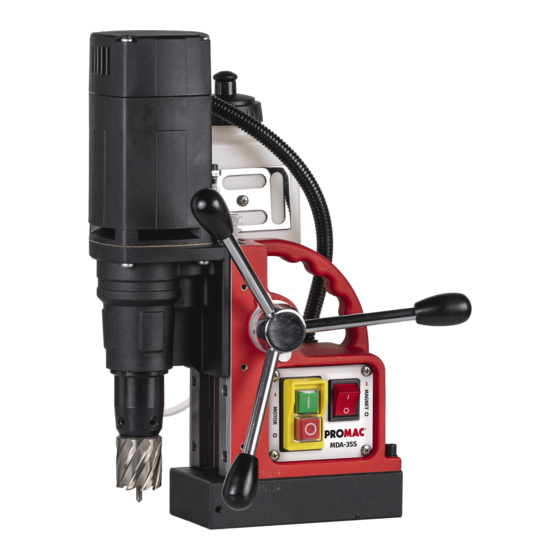

Poignée d’avance Interrupteur moteur Interrupteur aimant [image 2-1] 2.3 Contenu de l’emballage 1 x MDA-35S Perceuse magnétique 1 x protecteur de perceuse 3 x poignées 1 x clé hexagonale 2,5 mm 1 x clé hexagonale 3 mm 1 x clé hexagonale 4 mm 1 x clé... -
Page 9: N° De Série
0352009001 Le n° se compose de: Modèle/Type Année de production Mois de production N° d’identification 2.5 Données techniques MDA-35S Coupe annulaire Ø 12 - 35 mm Forage hélicoïdal Ø 1 - 13 mm Filetage Fraisage Ø 10 - 35 mm... -
Page 10: Symboles
2.6 Symboles Symbole Signification Explication Ne manquez pas de lire la documentation Consulter la documentation jointe telle que le manuel d'instructions et les consignes générales de sécurité Pendant l’opération, portez cette protection Porter protection auditive Porter protection oculaire Portez des lunettes de sécurité Danger / avertissement / Observez les informations du texte ci-contre! mise en garde... -
Page 11: Environnement
2.7 Environnement Collecte séparée. Ce produit ne doit pas être jeté avec les ordures ménagères normales. La collecte séparée des produits et emballages usagés permet de recycler et de réutiliser les matériaux. La réutilisation de matériaux recyclés contribue à la prévention d’une pollution de l'environnement et elle réduit la demande de matières premières. -
Page 12: Préparation & Réglages
3. Préparation & Réglages 3.1 Montage AVERTISSEMENT: Pour réduire le risque aux blessures, éteignez l'appareil et débranchez-le avant d'installer ou de démonter des accessoires, avant de régler ou de modifier les configurations ou lors des réparations. Assurez-vous que tous les interrupteurs sont en position OFF. -
Page 13: Avant L'utilisation
3.2 Avant l’utilisation Veuillez vous assurer que la surface de contact de l'aimant est plane, propre et sans rouille. Décape tout vernis ou apprêt. Lors du travail sur des matériaux qui ne sont pas magnétisables, des dispositifs de fixation appropriés, disponibles comme accessoires, par ex. -
Page 14: Travailler Avec La Perceuse
4. Travailler avec la perceuse AVERTISSEMENT: Respectez toujours les consignes de sécurité et les réglementations en vigueur. AVERTISSEMENT: Pour réduire le risque de blessure, éteignez le moteur et débranchez la machine de l'alimentation électrique avant d'effectuer des réglages ou de (dés-)installer des composants ou des accessoires. 4.1 Panneau de commande Le panneau de commande de votre perceuse magnétique est conçu pour vous offrir un maximum d'efficacité... -
Page 15: Électro-Aimant
4.2 Électro-aimant Assurez-vous que la perceuse magnétique est placée sur une surface lisse, propre, plane et solide sans aucun objet ou débris entre les deux pour garantir une adhérence maximale. La pièce à usiner doit avoir au moins 6 mm (1/4") d'épaisseur pour que l'aimant adhère, mais une épaisseur minimale de 3 mm (1/8") suffit pour supporter le poids de la machine et pouvoir percer en toute sécurité. -
Page 16: Mis En Marche Et Arrêt Du Moteur
Assurez-vous que l'aimant se fixe fermement à la pièce à usiner avant de mettre en marche le moteur de la perceuse magnétique. Nos aimants ont 2 bobines; assurez-vous que les deux bobines sont en contact avec le matériau. Ne connectez aucune autre machine à la prise électrique sur laquelle la perceuse magnétique est branchée, car cela pourrait entraîner une perte de force magnétique. -
Page 17: L'utilisation Des Fraises Et Des Forets
5. L’utilisation des fraises et des forets 5.1 Les fraises annulaires Les fraises annulaires n’enlèvent que le matériau à la périphérie du trou, plutôt que de convertir le trou entier en copeaux. En conséquence, l'énergie nécessaire pour réaliser un trou ainsi est inférieure à celle dont un foret hélicoïdal aurait besoin. Lors du perçage avec une fraise annulaire, il n'est pas nécessaire de percer un trou pilote. -
Page 18: Les Forets Hélicoïdaux
3. Positionnez la machine correctement et avec le bout du goujon sur le marquage 4. Allumez l'aimant. Vérifiez que la fraise se trouve dans la bonne position et que la machine est bien poussée contre la pièce à usiner; 5. Si votre machine est équipée d'un système de lubrification, ouvrez la vanne pour permettre l'huile de couler. -
Page 19: Entretien
6. Entretien Votre outil électrique a été conçu pour fonctionner pendant une longue période avec un minimum d'entretien. Un fonctionnement continu et satisfaisant dépend toutefois de l'entretien adéquat de l'outil et d'un nettoyage régulier. ATTENTION: pour réduire le risque aux blessures, éteignez l'appareil et débranchez-le avant d'installer et de démonter des accessoires, avant de régler ou de modifier les configurations ou lors des réparations. - Page 20 CONTRÔLE DU NIVEAU DES LIQUIDES La graisse de la boîte de vitesses doit être vérifiée une fois par mois pour s'assurer que tous les composants mobiles sont couverts afin d’éviter toute usure. La graisse doit être changée au moins une fois par an pour vous assurer de tirer le maximum de la machine. CONTRÔLE DU ROTOR Celui doit être vérifié...
- Page 21 AVERTISSEMENT: Si des accessoires n’ont pas été testés avec ce produit, leur utilisation conjointement à cet outil peut être risquée. Pour diminuer le risque de blessure, seulement les accessoires recommandés doivent être utilisés avec ce produit. Consultez votre revendeur pour plus d'informations sur les accessoires appropriés.
-
Page 22: Diagnostique Des Anomalies
7. Diagnostique des anomalies - L'interrupteur de l'aimant n'est pas raccordé à l'alimentation L'aimant et le moteur ne fonctionnent pas électrique - Câblage endommagé ou défectueux - Fusible défectueux - Interrupteur de l'aimant défectueux - Unité de commande défectueuse - Alimentation électrique défectueuse - Câblage endommagé... - Page 23 Force magnétique insuffisante - Câblage endommagé ou défectueux - La semelle de l'aimant n'est pas propre et sèche - La semelle de l'aimant n'est pas plane - La pièce à usiner n'est pas en métal nu - La pièce à usiner n'est pas propre ou plane - La pièce à...
-
Page 24: Vues Éclatées Et Liste De Pièces De Rechange
8. Vues éclatées et liste de pièces de rechange 8.1 Vues éclatées... -
Page 27: Liste De Pièces De Rechange
032.0136 Vis pour ressort Vis pour panneau 032.0141 Ressort 45 020.0101 BKVZ M4 x 8 Carter moteur avec 032.0241 Panneau ProMac logement des balais 47 020.0063 Vis M5 x 20 032.0146-1 Balais 220V 032.0116 Vis M4 x 16 48 KSP.M/4 Support de réservoir... - Page 28 N°. N° de PdR Description Qté N°. N° de la PdR Description Qté 204 IMB.US2.5 Clé Allen 2.5 mm 208 SAF.MDMS Protecteur 205 IMB.US3 Clé Allen 3.0 mm 209 020.0511 Boulon M5 x 10 206 IMB.US4 Clé Allen 4.0 mm 207 IMB.US5 Clé...
-
Page 29: Schéma De Câblage
8.3 Schéma de câblage...
