- Page 1 Manuel d'utilisation V 1.0 Français | Novembre 2021 Magnetic drilling machine MDA-50S Numéro de série: Date d'achat :...

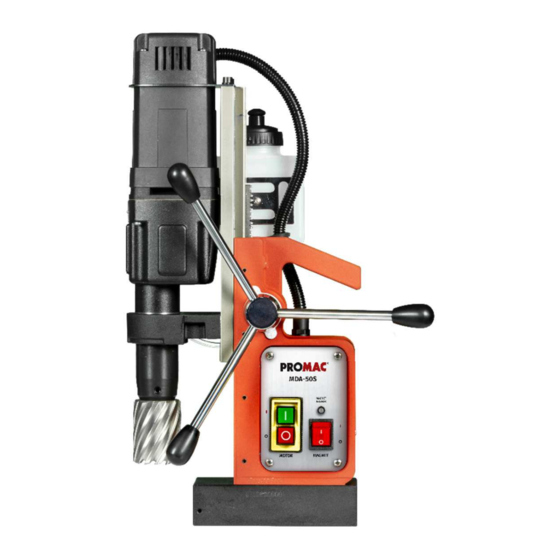

- Page 2 Félicitations pour votre achat de la perceuse magnétique portable MDA-50S. Votre modèle est conçu pour percer des trous de qualité supérieure rapidement et efficacement. Avant d'utiliser votre nouvelle perceuse magnétique, veuillez d'abord lire toutes les instructions. Ceux-ci incluent le manuel d'utilisation et l'étiquette d'avertissement sur l'unité...
-
Page 3: Table Des Matières
Table des matières MDA-50S ..................Erreur ! Signet non défini. Table des matières .......................3 1. Sécurité ..........................4 1.1 Consignes générales de sécurité 1.2 Informations de sécurité spécifiques 2. La description ........................8 2.1 Utilisation prévue 2.2 Descriptif et caractéristiques 2.3 Contenu du boîtier 2.4 Numéro de série... -
Page 4: Sécurité
1. Sécurité 1.1 Consignes générales de sécurité N'utilisez pas cet outil électrique avant d'avoir entièrement lu et compris ce manuel d'instruction et les « Instructions générales de sécurité », y compris les figures, les spécifications, les règles de sécurité et les signes indiquant DANGER, AVERTISSEMENT et ATTENTION. - Page 5 SÉCURITÉ PERSONNELLE 1. Soyez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez une perceuse magnétique. N'utilisez pas la machine lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation des perceuses magnétiques peut entraîner des blessures graves.
-
Page 6: Informations De Sécurité Spécifiques
8. Vérifiez qu'il n'y a pas de désalignement ou de grippage entre les pièces mobiles, de bris de pièces et de toute autre condition pouvant affecter le fonctionnement normal de la machine. S'il est endommagé, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont causés par des outils mal entretenus. - Page 7 • Utilisez uniquement un liquide de coupe approprié. Nous proposons une série de lubrifiants de haute qualité, spécialement développés et sélectionnés pour obtenir les meilleures performances et la plus longue durée de vie de l'outil ; • N'utilisez pas de liquide de coupe liquides lors du perçage vertical ou en hauteur. Trempez la fraise dans de la pâte à...
-
Page 8: La Description
Interrupteur magnétique Électro-aimant [figure 2-1] 2.3 Contenu du boîtier 1 x Perceuse magnétique MDA-50S 1 x Protection de perceuse 3 x poignées 1 x Clé hexagonale 2.5 mm 1 x Clé hexagonale 3 mm 1 x Clé hexagonale 4 mm 1 x Clé... -
Page 9: Numéro De Série
2.4 Numéro de série Le numéro de série est mentionné 3 fois sur la machine : gravé sur le châssis et l'aimant, plus sur l'autocollant de n° de série sur le carter moteur. Les autocollants de n° de série supplémentaires sont fournis avec la machine pour votre administration. Le numéro de série vous aidera, vous et votre point de vente, à... -
Page 10: Symboles
2.6 Symboles Symbole Terme, sens Explication Assurez-vous de bien lire la documentation Lire la documentation jointe telle que le manuel d'instructions et les instructions générales de sécurité. Utilisez une protection auditive pendant Portez une protection auditive l'opération Portez des lunettes de Utiliser une protection oculaire pendant protection l'opération... -
Page 11: Environnement
2.7 Environnement Collecte séparée. Ce produit ne doit pas être jeté avec les ordures ménagères normales.. La collecte séparée des produits et emballages usagés permet de recycler et de réutiliser les matériaux. La réutilisation de matériaux recyclés aide à prévenir la pollution de l'environnement et réduit la demande de matières premières. -
Page 12: Préparation & Réglage
3. Préparation & réglage 3.1 Assemblage AVERTISSEMENT : Pour réduire le risque de blessure, éteignez la machine et débranchez la machine de la source d'alimentation avant d'installer et de retirer des accessoires, avant de régler ou de modifier les configurations ou lors de réparations. Assurez-vous que tous les interrupteurs sont en position OFF. -
Page 13: Avant Usage
3.2 Avant usage Veuillez vous assurer que la surface de contact de l'aimant est plate, propre et sans rouille. Enlevez tout vernis ou apprêt. Lors de travaux sur des matériaux non magnétisables, des dispositifs de fixation appropriés, disponibles comme accessoires, par ex. des ventouses, des disques à... -
Page 14: Panneau De Commande
4. Utilisation de la machine AVERTISSEMENT : Respectez toujours les consignes de sécurité et les réglementations applicables. AVERTISSEMENT : Pour réduire le risque de blessures graves, éteignez l'outil et débranchez-le de la source d'alimentation avant d'effectuer des réglages ou de retirer/installer des pièces jointes ou des accessoires. -
Page 15: Boîte De Vitesses
4.2 Boîte de vitesses L'échange de la vitesse mécanique se fait en déplaçant le curseur noir sur le côté de la boîte de vitesses (image 4-2 et 4-3). 1. Pour sélectionner le bon rapport à partir de la position neutre (horizontale) : a. - Page 16 [figure 4-4] L'électro-aimant fonctionnera mieux sur des surfaces d'au moins 10 mm (3/8") d'épaisseur. L'électro-aimant peut ne pas être en mesure de créer un champ magnétique suffisamment bon. Les causes peuvent être : Surface pas plate Pièce non magnétisable (ex. aluminium) Pièce revêtue ou peinte Pièce pas assez épaisse Dans cette situation, le voyant de l'aimant s'allumera en rouge.
-
Page 17: Démarrage Et Arrêt Du Moteur
Utilisez toujours la chaîne de sécurité fournie. Perçage au-dessus de votre tête est extrêmement dangereux et n'est pas recommandé. Pour l'utilisation de perceuses magnétiques sur des tuyaux, des matériaux non plats ou non magnétiques, nous nous référons à plusieurs systèmes de serrage sous vide et des systèmes de serrage de tuyaux sont mentionnés. -
Page 18: Travailler Avec Des Outils D'exploitation
5. Travailler avec des outils d'exploitation 5.1 Fraises annulaires Les fraises annulaires ne coupent le matériau qu'à la périphérie du trou, plutôt que de convertir tout le trou en copeaux. En conséquence, l'énergie nécessaire pour faire un trou est plus faible que pour un foret hélicoïdal. Lors du perçage avec une fraise annulaire, il n'est pas nécessaire de percer un avant-trou. -
Page 19: Forets Hélicoïdaux
2. Marquez précisément le centre du trou ; 3. Utilisez la goupille de guidage pour positionner la machine, elle soit dans la bonne position de sorte que la pointe de la goupille de guidage croise le centre du trou marqué; 4. -
Page 20: Fraisage
5.3 Fraisage Grâce à sa large gamme de vitesses de fonctionnement, la machine peut également être utilisée pour l'alésage ou le fraisage. Suivez les étapes mentionnées au paragraphe 5.2 Forets hélicoïdaux. -
Page 21: Entretien
6. Entretien Votre outil électrique a été conçu pour fonctionner sur une longue période avec un minimum d'entretien. Un fonctionnement continu et satisfaisant dépend d'un entretien approprié de l'outil et d'un nettoyage régulier. ATTENTION : Pour réduire le risque de blessure, éteignez la machine et débranchez la machine de la source d'alimentation avant d'installer et de retirer des accessoires, avant de régler ou de modifier les configurations ou lors de réparations. - Page 22 VERIFIEZ LA GRAISSE DE LA MACHINE La graisse de la boîte de vitesses doit être vérifiée une fois par mois pour s'assurer que tous les composants mobiles sont couverts pour éviter l'usure. La graisse doit être changée au moins une fois par an pour vous assurer de tirer le meilleur parti de la machine. VÉRIFIEZ L'INDUIT Cela doit être vérifié...
-
Page 23: Dépannage
7. Dépannage L'aimant et le moteur ne - L'interrupteur magnétique n'est pas connecté à fonctionnent pas l'alimentation - Câblage endommagé ou défectueux - Fusible défectueux - Interrupteur magnétique défectueux - Unité de commande défectueuse - Alimentation défectueuse L'aimant fonctionne, le moteur - Câblage endommagé... - Page 24 - Unité de commande défectueuse - Aimant défectueux Châssis sous tension - Câblage endommagé / défectueux - Aimant défectueux - Moteur vraiment sale Le fusible saute lorsque - Câblage endommagé ou défectueux l'interrupteur magnétique est - Mauvaise valeur de fusible fermé...
-
Page 25: Vue Éclatée & Liste Des Pièces Détachées
8. Vue éclatée & liste des pièces détachées 8.1 Vues éclatées... -
Page 28: Liste Des Pièces Détachées
8.2 Liste des pièces détachées N° N° d'article La description QTÉ N° N° d'article La description QTÉ 050M.1001 Bloc moteur 220V 050.0182 Bague adaptatrice 050M.1001A Bloc moteur 110V 050.0291 Arbre d'embrayage Commutateur de 050.0106 Vis 4.8 x 45 040.0286 vitesse Couvercle 050.0111 Goupille de boîtier 4... - Page 29 050.1025 Aimant 220V 032.1016 principaux 220V EU 050.1025A Aimant 110V Jeu de câbles 032.1016A 200 050M.1009 Boîtier de MDA-50S principaux 110V US Connexion rapide du Câble principal 220V 020.0036/AU 201 KSP.Q2 réservoir de liquide de refroidissement Câble principal 220V 020.0036/UK Chaîne de sécurité...
-
Page 30: Schéma De Câblage
8.3 Schéma de câblage... -
Page 31: Déclaration De Conformité
Société TOOL France SAS. Perceuse magnétique Désignation/fonction PROMAC Marque MDA-50S Type 220 - 240 V, 50 - 60 Hz, Classe I Notes et principal 110 - 120 V, 60 Hz, Classe I Puissance du moteur 1,200 W Caractéristiques...
