13 Verschleiß- und Ersatzteile (Standard-Ausführung)

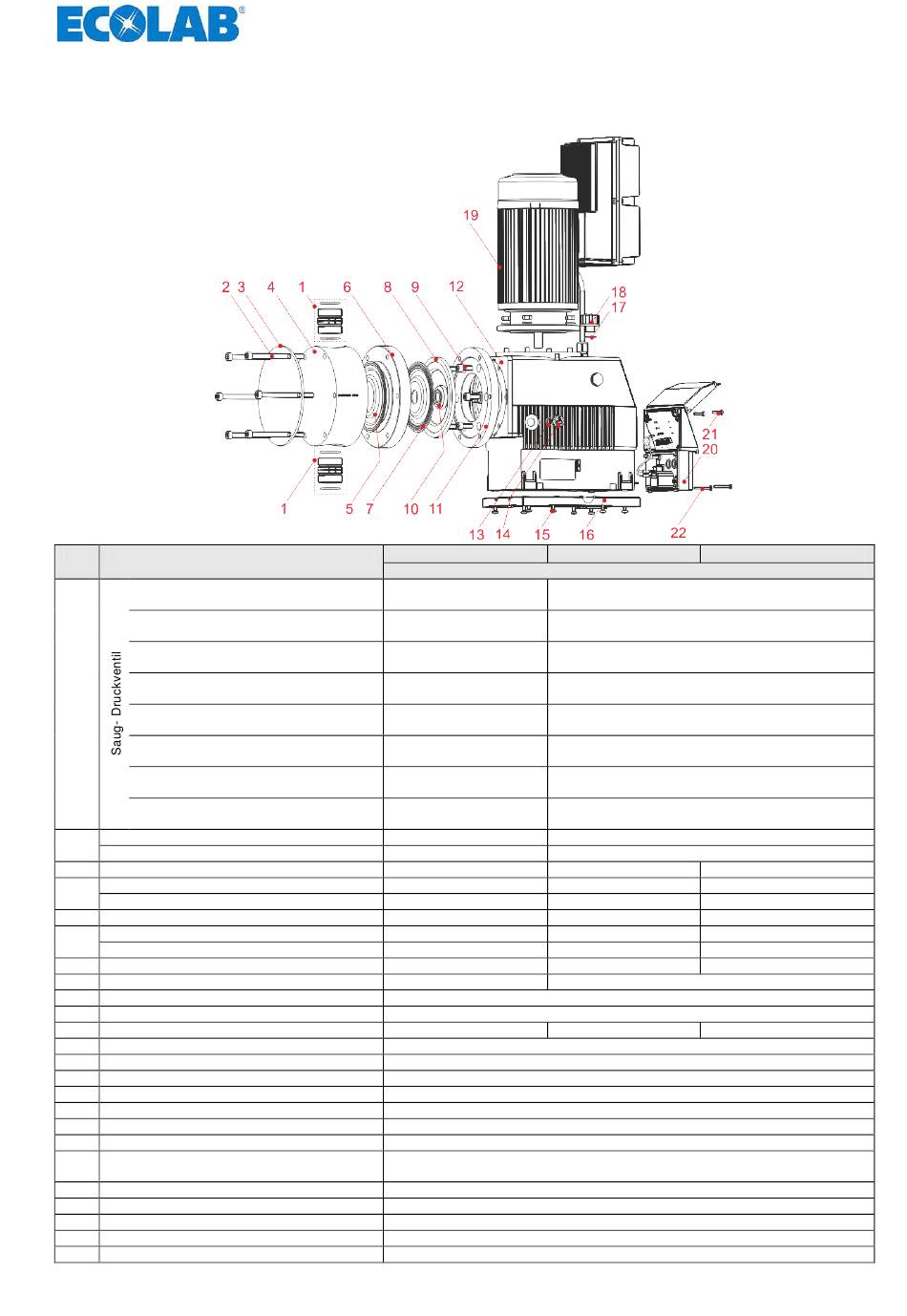

13.1 Explosionszeichnung / Stückliste
Abb. 13.1
Pos Beschreibung
SDV PPFPKE000 G1¼ - G1¼ -99,
PP/FPM (Viton B) G1¼"
SDV PPFPKE000 G2 – G2 -99,
PP/FPM (Viton B) G2"
SDV PPEPKE 000 G1¼ - G1¼ - 99,
PP/EPDM G1¼"
SDV PPEPKE 000 G2 – G2 -99,
PP/EPDM G2"
1
SDV PVFPKE 000 G1¼ - G1¼ - 99,
PVDF/FPM (Viton B) G1¼"
SDV PVFPKE 000 G2 – G2 -99,
PVDF/FPM (Viton B) G2"
SDV PVEPKE 000 G1¼ - G1¼ - 99,
PVDF/EPDM G1¼"
SDV PVEPKE 000 G2 – G2 -99,
PVDF/EPDM G2"
Innensechskant-Schraube, M8 x 100 VA
2
Innensechskant-Schraube, M8 x 120 VA
3
Andrückplatte
Pumpenkopf PP
4
Pumpenkopf PVDF
5 Fördermembrane
Zwischenring PP
6
Zwischenring PVDF
7
Schutzmembrane
8
Auflagescheibe
9 Innensechskant-Schraube M8 x 20 VA (6 x)
10 Aufnahmescheibe für Schutzmembrane
11 Zwischenplatte
12 Flanschplatte
13
O-Ring 9 x 2 NBR
14 Verschlussschraube
15 Linsenschraube M5 x 16 VA
16 Befestigungsplatte
17 O-Ring 15 x 2,5 NBR
18
Getriebeentlüftungsschraube
Motor mit Frequenzumrichter EDP L
19
115/230V50/60Hz 0,95kW
20 Front EDPL V60 komplett mit Anzeigeplatine
21 Front-Befestigungsschraube M4x16 V2A
22 Front-Befestigungsschraube M4x30 V2A
- Basisplatine EDPL V60
-
Netz-Gerätestecker EDPL
417102214_EDPL_V60.docx
Typ 02200
Artikelnummer (EBS- Nummer)
249075 (10001904)
--
249055 (10037053)
--
249074 (10005979)
--
249041 (10036969)
--
413031066 (auf Anfrage)
--
34950144 (auf Anfrage) 34950160 (auf Anfrage)
34950135 (10015855) 34950134 (10036920)
34950137 (auf Anfrage) 34950138 (auf Anfrage)
34950101 (10001682) 34950153 (10002477)
34950150 (10006251) 34950149 (10036929)
34950194 (auf Anfrage) 34950195 (auf Anfrage)
34950163 (10015853) 34950164 (10002902)
34950177 (10006210)
413031055 (10009659)
34950147 (10039358) 34950146 (10036940)
34950124 (auf Anfrage)
417002063 (auf Anfrage)
415204603 (auf Anfrage)
413119274 (10039350)
34950123 (auf Anfrage)
417002137 (auf Anfrage)
415204601 (auf Anfrage)
413119230 (auf Anfrage)
413119236 (auf Anfrage)
418463204 (auf Anfrage)
52
Typ 04800
--
249503 (10079760)
--
249504 (10017143)
--
249505 (10039336)
--
249506 (auf Anfrage)
--
413031067 (auf Anfrage)
34950145 (auf Anfrage)
34950136 (10015854)
34950139 (auf Anfrage)
34950105 (10015865)
34950151 (10020196)
34950196 (auf Anfrage)
34950165 (10015852)
--
34950152 (10006342)
34950148 (auf Anfrage)
250201 (auf Anfrage)
auf Anfrage
249608 (auf Anfrage)
Typ 06700
