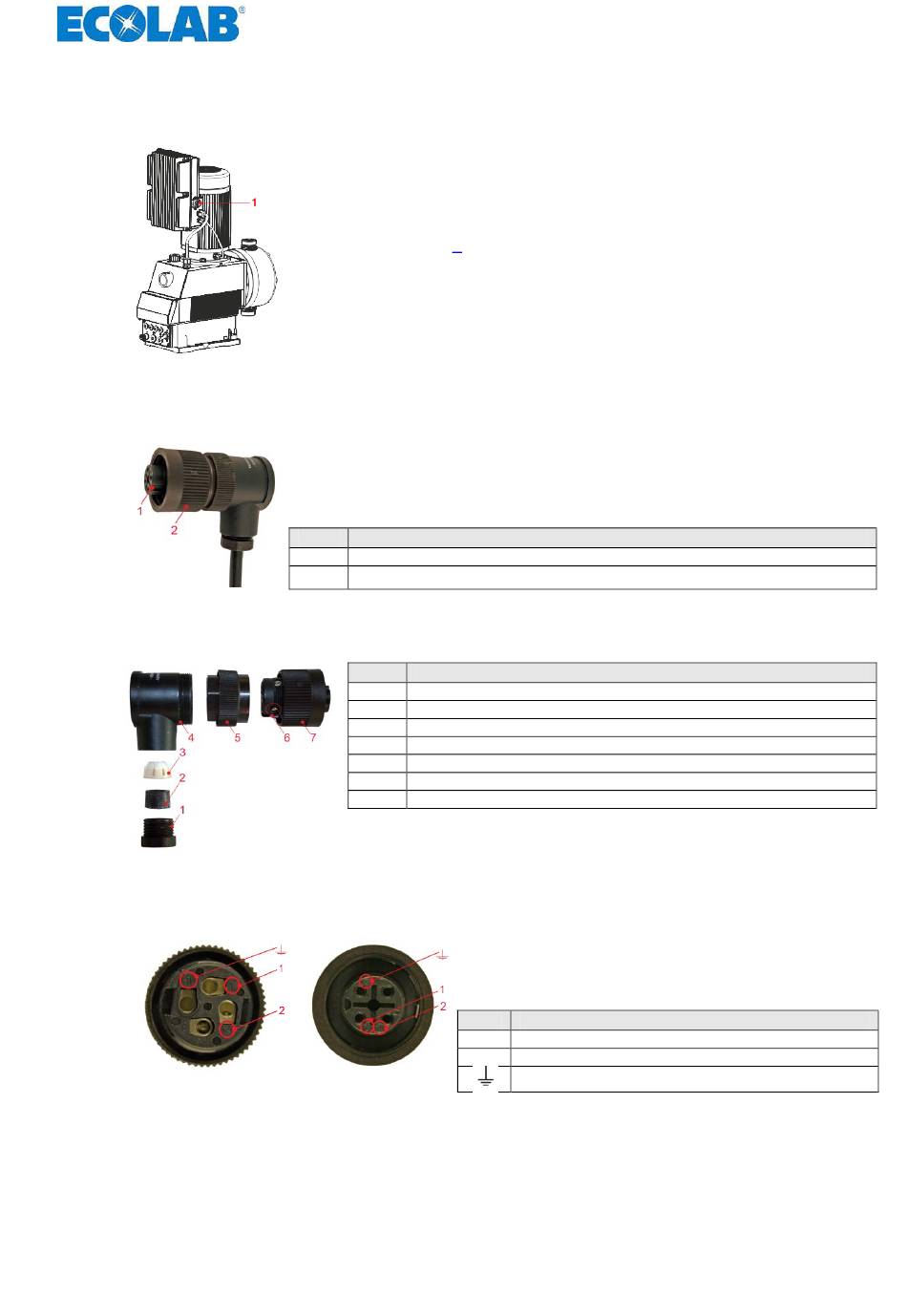

7.2

Elektrische Installation

7.2.1

Netzanschluss

Abb. 7.13
7.2.2 Netz-Gerätestecker
Abb. 7.14
7.2.2.1 Netz-Gerätestecker Aufbau
7.2.2.2 Netz-Gerätestecker Kabelbelegung
Abb. 7.16
Kabelanschluss
417102214_EDPL_V60.docx

Den im Lieferumfang befindlichen Netz-Gerätestecker
(siehe Kapitel 3 „Lieferumfang") am Netzanschluss der Pumpe
(Pos. 1) anstecken und handfest anschrauben.
Der Netz-Gerätestecker (Pos. 1) ist codiert und kann nur in einer
Stellung in die Buchse der Pumpe (siehe Abb. 7.13, Pos. 1) gesteckt
werden. Mittels der Rändelmutter (Pos. 2) den Stecker mit der Buchse
verbinden und handfest anziehen.
Pos. Bezeichnung
1 Netz-Gerätestecker
2
Rändelmutter
Pos. Bezeichnung
1 Kabelverschraubung
2
Dichtung
3
Kabelfixierung
4 Steckergehäuse
5 Zwischenverschraubung
6 Kabelklemmung
7
Steckereinsatz mit Klemmen
Abb. 7.15
Abb. 7.17
Pos.
Steckanschluss
Bezeichnung
1 L1
2 N
PE
