7.2.7

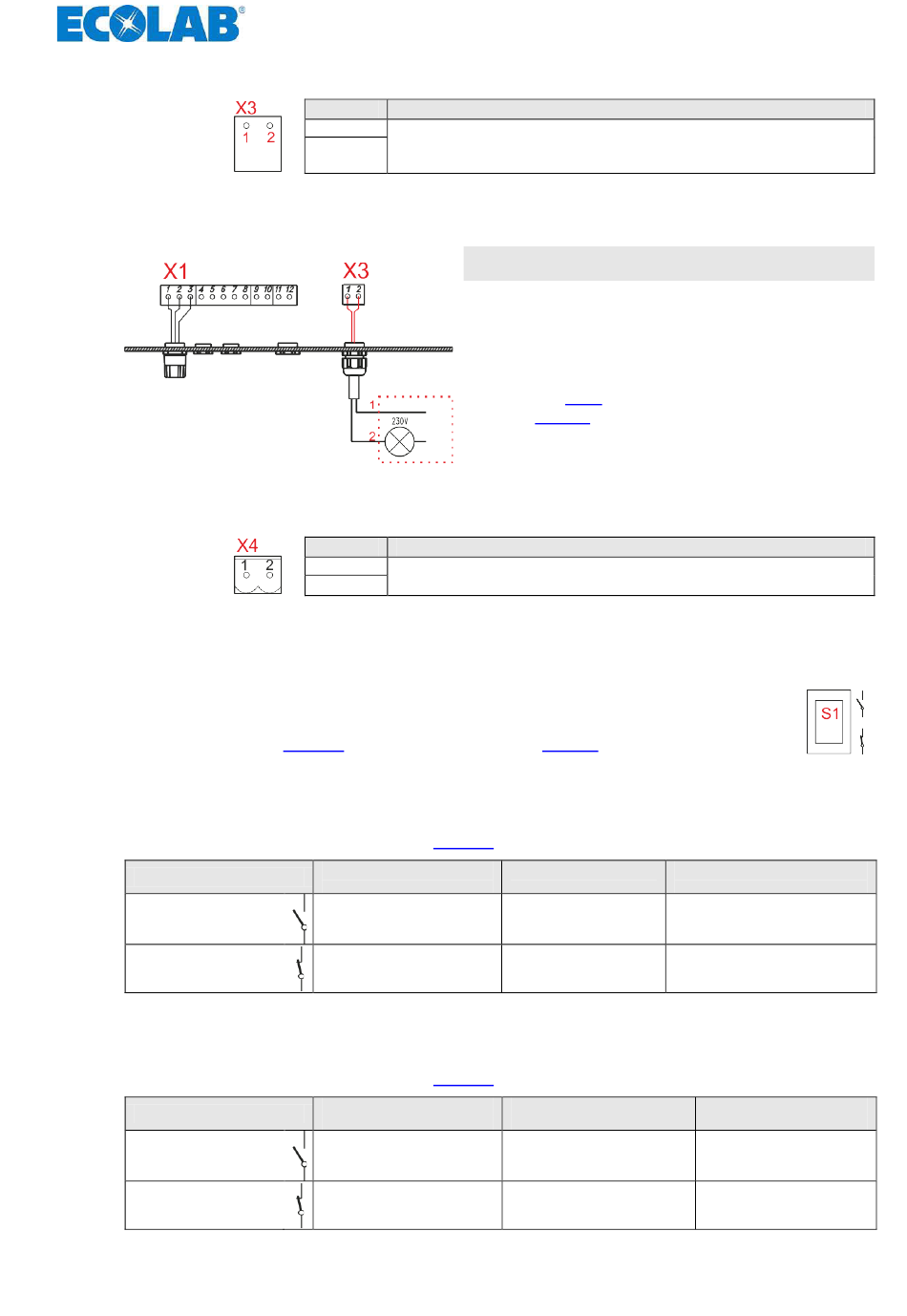

Anschlussbelegung Klemmleiste X3

Abb. 7.32
7.2.7.1 Installation Niveau- bzw. Störmeldeausgang
7.2.8

Anschlussbelegung Klemmleiste X4

Abb. 7.34
7.2.9
Hardwareumstellung für den Alarmkontakt (Schalter S1)
In der Pumpe ist ein Alarmrelais mit Wechslerkontakt installiert. Je nach Stellung
des Schalters S1, kann sowohl der Öffner-, als auch der Schließerkontakt als
Alarmkontakt gewählt werden. Im Lieferzustand ist der Schließerkontakt einge-
stellt. (siehe Kapitel
7.2.9.1 Bei Konfigurationseinstellung Alarmausgang "EIN" 
(Siehe Menübeschreibung, im Kapitel
Schalterstellung S1
Schließerfunktion:
(Standardeinstellung)
Öffnerfunktion
7.2.9.2 Bei Konfigurationseinstellung Alarmausgang "AUS" 
(Siehe Menübeschreibung, im Kapitel
Schalterstellung S1
Schließerfunktion:
(Standardeinstellung)
Öffnerfunktion
*
fail-safe Funktion, (sicher bei Ausfall)
417102214_EDPL_V60.docx
Klemme
Bezeichnung
1
Ausgang Niveauvorwarnung, Leermeldung, Störmeldung
2
Abb. 7.33
Klemme Bezeichnung
1
Anschluss für Ein/-Ausschalter
2
7.2.9.1
„Alarmausgang „EIN" &
10.4.10
Wenn "Kein Alarm"
(Alarmrelais hat nicht angezogen)
Kontakt offen
Kontakt geschlossen
10.4.10
Wenn "Kein Alarm"
(Alarmrelais hat angezogen)
Kontakt geschlossen
Kontakt offen
1
+
2
=
Ausgang für Niveauvorwarnung, Niveau-
Leermeldung und Störung
Eingang Niveauvorwarnung aktiv:
Schaltausgang taktet
Eingang Niveau- Leermeldung aktiv bzw.
Störung aktiv:
Schaltausgang geschlossen (Funktion invertierbar
siehe Kapitel
7.2.8
„Anschlussbelegung Klemmleiste
X4" bzw.
10.4.10
„Konfiguration / Alarmausgang")
Schaltausgang = potentialfreier Relaiskontakt,
Belastung 24 V AC/DC 3 A bzw. 115/230V 3A
7.2.9.2
„Alarmausgang „AUS")
„Konfiguration / Alarmausgang")
Wenn "Alarm"
(Alarmrelais hat angezogen)
Kontakt geschlossen
Kontakt offen
„Konfiguration / Alarmausgang")
Wenn "Alarm"
(Alarmrelais hat nicht angezogen)
Kontakt offen
Kontakt geschlossen
19
Abb. 7.35
Power Off
(Alarmrelais hat nicht angezogen)
Kontakt offen
Kontakt geschlossen
Power Off
(Alarmrelais hat angezogen)
Kontakt
offen*
Kontakt geschlossen
Rev. 1.12.11
