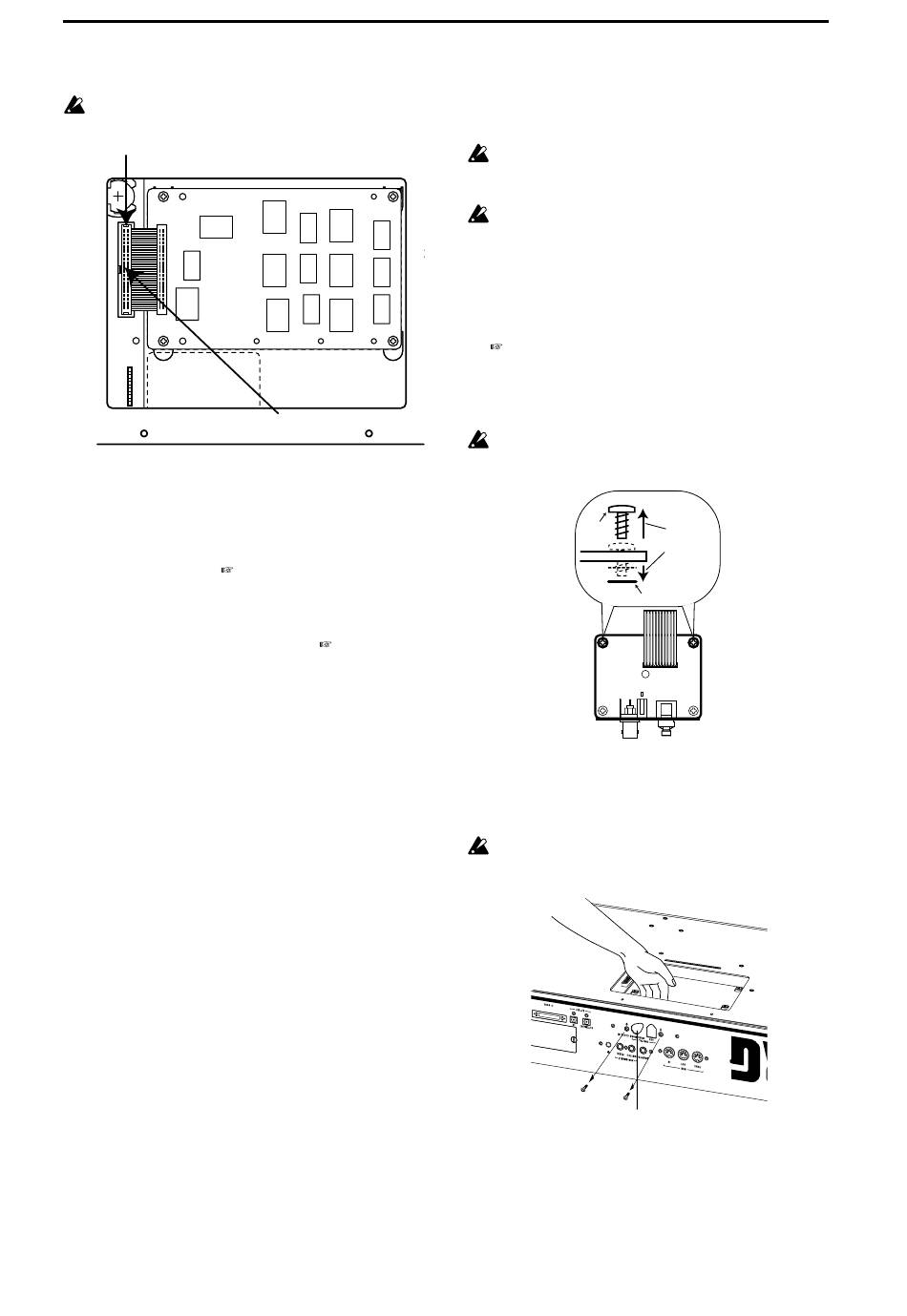

0 Branchez le câble au connecteur comme indiqué dans
l'illustration. Enfoncez le câble fermement jusqu'au bout.
Ne touchez aucune partie du circuit intégré à part le
connecteur dans lequel le câble est inséré.
Connecteur
A Refermez le couvercle de l'option EXB-MOSS/EXB-DI en
inversant la procédure d'ouverture.
B Une fois le couvercle refermé, mettez l'instrument sous
tension et assurez-vous que la carte EXB-MOSS a été
installée correctement ( p.287 "Vérification après instal-
lation").
C Après vous être assuré de la bonne installation de
l'option EXB-MOSS, chargez les données contenues sur
la disquette fournie avec l'EXB-MOSS. ( BG p.65)
292
Enfoncez a fond.
Face arrière

Installation de l'EXB-DI

Avant d'effectuer l'installation, veuillez lire la section "Pré-
cautions" et "Remarques avant l'installation d'une carte
d'extension/de mémoire".
Durant l'installation, veillez à ne pas vous couper aux
bords acérés du TRITON STUDIO ou de la carte en
option.
Le cordon d'alimentation doit rester débranché tant que
vous enlevez le couvercle, installez l'extension et
remettez le couvercle.
1 Retirez le couvercle de l'option EXB-MOSS/EXB-DI
comme décrit aux étapes 1 – 5 sous "Installation de
l'EXB-MOSS".
2 Vérifiez l'emplacement d'installation de la carte EXB-DI
( "Installation de l'EXB-MOSS", étape 6 ).
3 Retirez la carte EXB-DI de sa pochette d'emballage.
4 Retirez les deux vis et rondelles attachées à deux coins de
la carte.
Conservez précieusement les vis retirées. En effet, sur
certains modèles permettant l'installation de l'option
EXB-DI, vous aurez besoin de ces deux vis.
Vis
5 Retirez les deux vis de montage du cache (DI) masquant
l'orifice pour l'option EXB-DI et retirez ce panneau (DI).
Les deux vis que vous retirez serviront à fixer l'option
EXB-DI.
Le cache (DI) ne sera pas remonté sur le TRITON STU-
DIO. Conservez-le toutefois, car vous en aurez besoin si
vous décidez de retirer l'option EXB-DI.
Cache (DI)
Retirez la
vis et la
rondelle.
Rondelle
