Montageanweisung – nur für Fachpersonal
4.6. Ofenfühler F1 mit Übertemperatur-Sicherung montieren
Beachten Sie bei der Montage des Ofenfühlers folgende Punkte:
● Der Ofenfühler ist an der Kabinendecke oberhalb der Mitte des Saunaofens
zu montieren. Dabei ist bei Kabinen bis 2 x 2 m ein Abstand von 19 cm zur
Kabinenwand einzuhalten, bei größeren Kabinen ein Abstand von 35 cm.
● Der Ofenfühler ist so anzubringen, dass er nicht durch einströmende Luft
beeinflusst wird.
Achten Sie darauf, dass beim Einziehen der Fühlerleitungen keine Lei-
tung beschädigt wird!
Zur Montage des Ofenfühlers führen Sie folgende Schritte durch (siehe Abb. 3):
1. Durchbohren Sie die Kabinendecke mit einem 8 mm Bohrer.
2. Ziehen Sie die beiden 2-poligen Ofenfühler-Leitung durch die Bohrung.
3. Fixieren Sie das Fühlergehäuse mit den beiliegenden Holzschrauben.
4. Verlegen Sie die beiden 2-poligen Ofenfühler-Leitung bis zum Leistungsteil
und fixieren Sie die Ofenfühler-Leitungen mit Leitungsschellen.
5. Prüfen Sie, ob der Ofenfühler gut fixiert ist.
F1
19 cm
< 2x2 m
35 cm
> 2x2 m

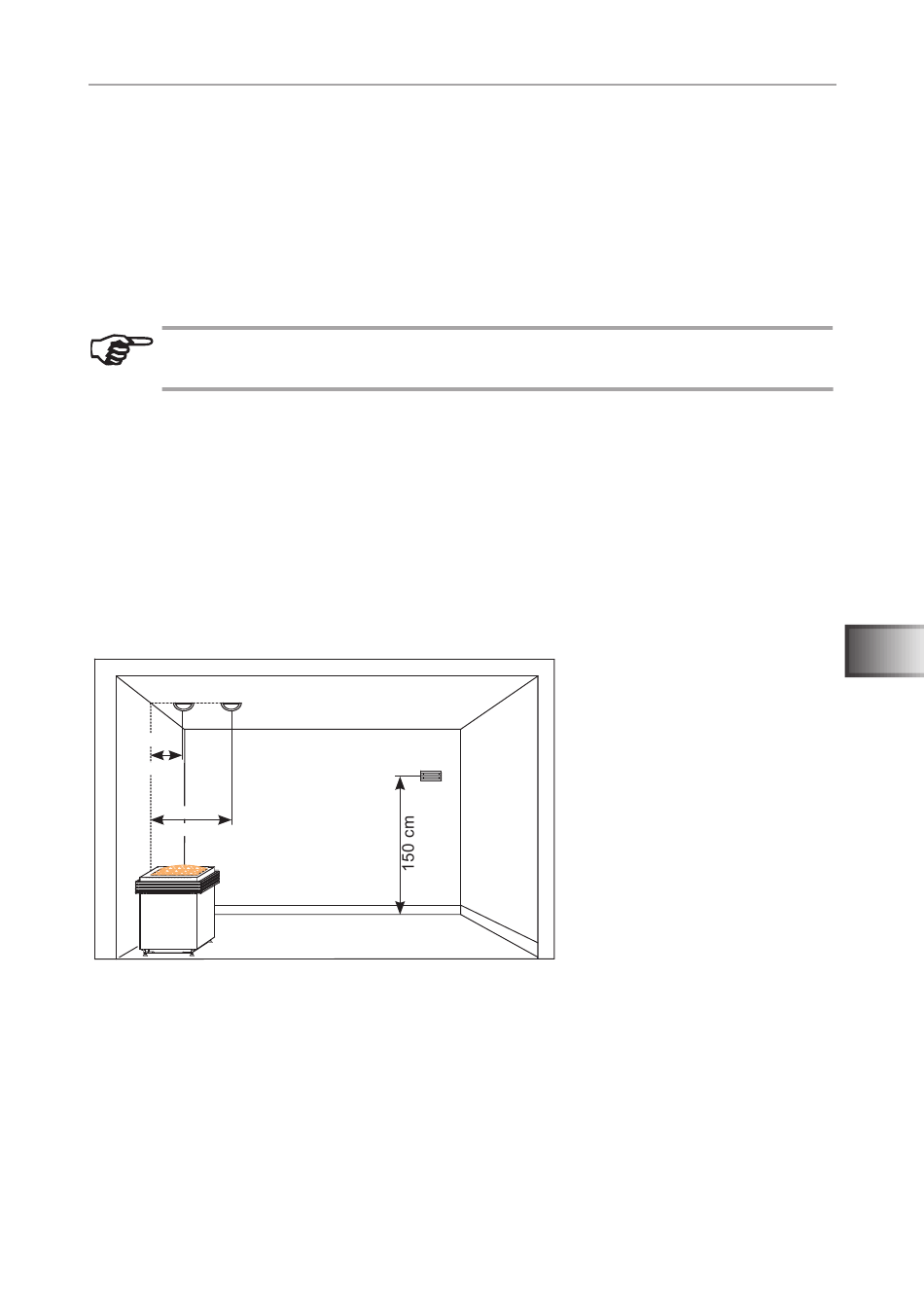

Abb. 3: Montage Fühler
WC4-H-H
S. 15/19
