Montageanweisung – nur für Fachpersonal
4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren
Beachten Sie bei der Montage des Ofenfühlers folgende Punkte:
● Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens
zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein-
zuhalten.
● Der Ofenfühler ist so anzubringen, dass er nicht durch einströmende Luft
beeinflusst wird.
Zur Montage des Ofenfühlers führen Sie folgende Schritte durch (siehe Abb.3):
1. Verlegen Sie die beiden 2-poligen Ofenfühler-Leitungen in der Wand der
Saunakabine zum Montageort des Ofenfühlers und fixieren Sie die Ofenfühler-
Leitungen mit Leitungsschellen.
2. Ziehen Sie die beiden Halbschalen 1 des Ofenfühlers auseinander.
3. Klemmen Sie die vier Anschlüsse der Ofenfühler-Leitung 5 gemäß der
Abb.3 an.
4. Legen Sie die Anschlussplatte 2 quer (wie in Abb.3 gezeigt) in die Halb-
schalen des Ofenfühlers.
5. Schließen Sie die Halbschalen, verschrauben Sie diese mit den beiden
Kreuzschlitzschrauben 3 (9 mm) und prüfen Sie, ob der Ofenfühler fest
geschlossen ist.
6. Montieren Sie den Ofenfühler an der Ofen-Rückwand mit den beiden bei-
liegenden Holzschrauben 6 (16 mm).
WORLD OF WELLNESS
Halbschalen des Ofenfühlers
1
Anschlussplatte
2
Kreuzschlitzschrauben (9 mm)
3
Ofenfühler
4
Ofenfühler-Leitungen
5
Holzschrauben (16 mm)
6

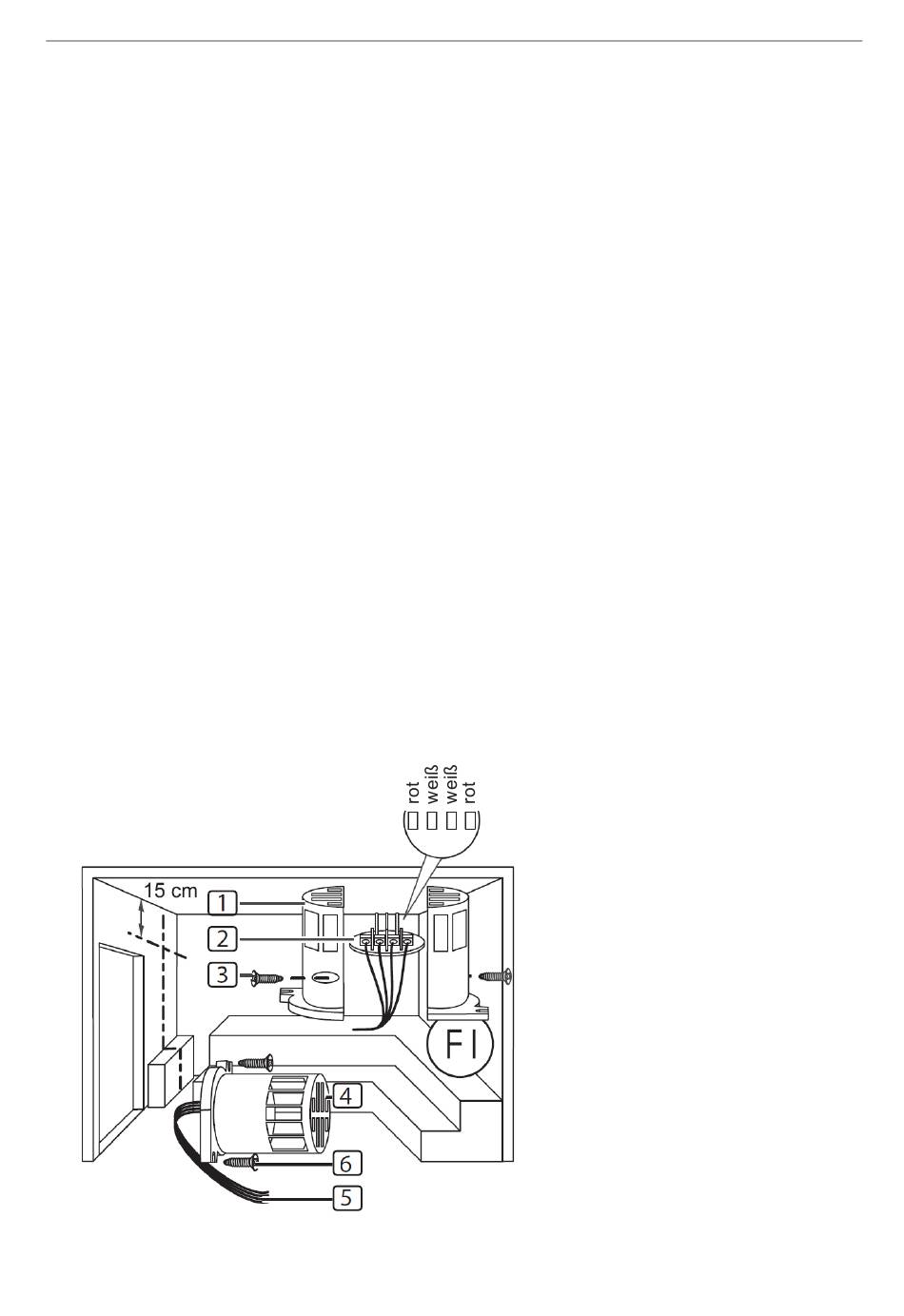

Abb.3 Montage des Ofen-
fühlers
S. 14/48
