Manuel d'utilisation du systè me d'échographie diagnostique Acclarix AX8
« Elec. débranchée ».
12. Les é lectrodes jetables sont à usage unique. Ne pas utiliser les é lectrodes dont la date
d'expiration est dépassée.
13. Les électrodes à usage unique doivent être éliminé es conformé ment aux réglementations
locales.
14. Vérifier, nettoyer et entretenir régulièrement le câ ble patient et les électrodes en suivant les
instructions du fabricant.

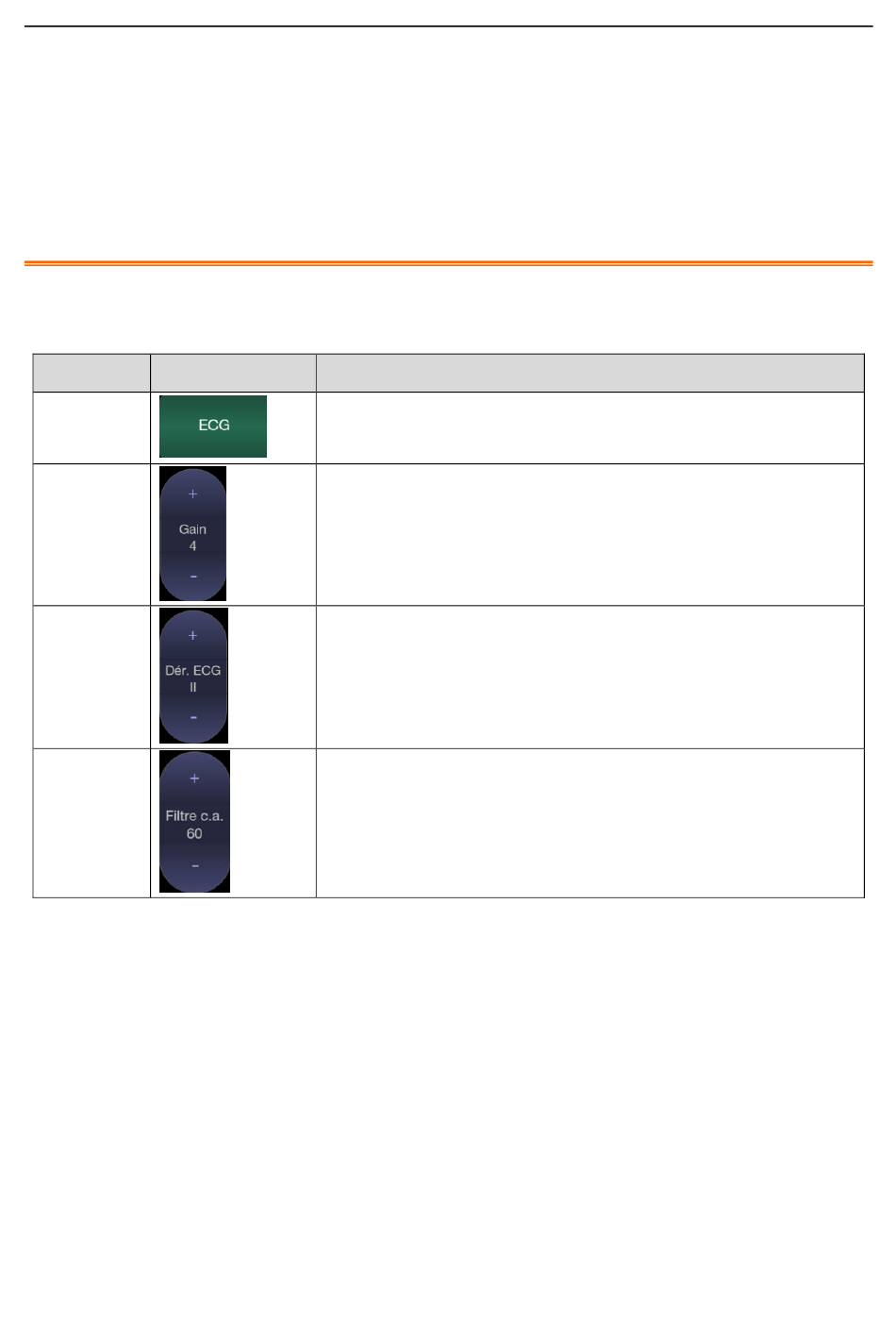

5.12.1. Commandes de l'écran tactile ECG
Les commandes de l'écran tactile suivantes modifient la fonction de l'ECG :
Nom
Commande
ECG
Gain
Dérivation
ECG
Filtre c.a.
5.12.2. Fonctionnement de base de l'ECG
1.
Permet d'appeler la fonction ECG.
Permet d'appeler le transducteur P5-1Q comme transducteur actuellement utilisé. Branchez le
module ECG externe avec le connecteur USB du système d'échographie via un câble USB pour
appeler la fonction ECG, et une page intitulé e Physio s'affiche sur l'écran tactile 10 pouces,
permettant d'accéder à toutes les commandes ECG.
2.
Raccordez le câble patient et les électrodes.
Raccordez le câble patient au module ECG en premier.
Placez les é lectrodes sur le corps du patient, comme dans l'illustration ci-dessous (exemple du
placement à 3 de la norme AHA).
Description
Affiche ou masque les courbes ECG et la valeur de la
fréquence cardiaque sur l'écran principal.
Permet de ré gler le gain de la courbe ECG.
Permet de sé lectionner la dérivation ECG à partir de la
dérivation I, II et III comme source de la courbe ECG.
Permet de sé lectionner la fréquence du filtre c.a. en fonction de
l'alimentation secteur que vous utilisez. 50 Hz et 60 Hz sont
disponibles. Il est possible de filtrer les interférences provenant
de l'alimentation secteur.
- 71 -
