Manuel d'utilisation du système d'échographie diagnostique Acclarix AX8

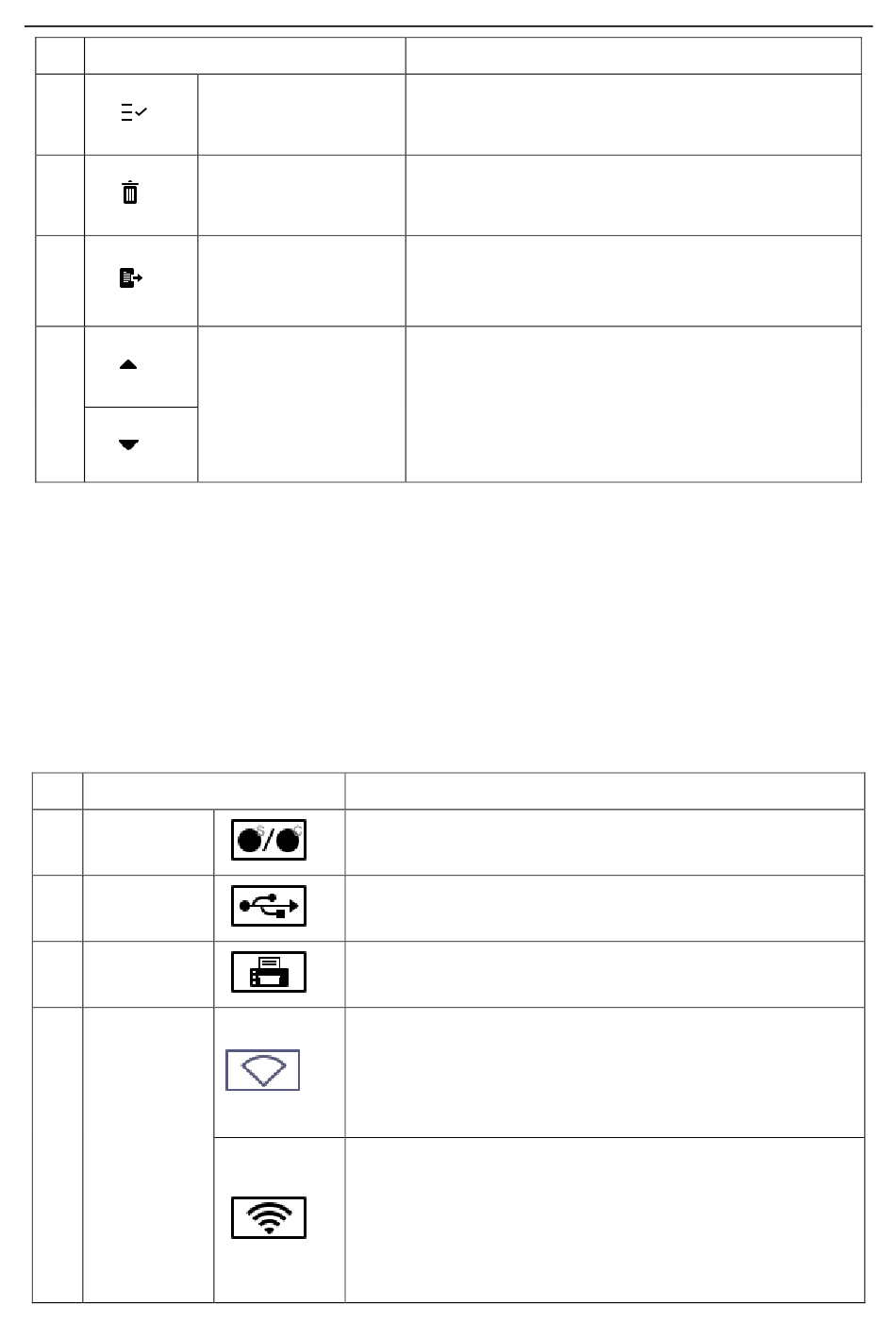

N° Touches de raccourci
1
2
3
4
⑤ Champ de commentaires utilisateur
Le champ de commentaires utilisateur est affiché en dessous du champ Image et au-dessus de la
barre d'état. Ce champ affiche :

La boule de commande virtuelle et ses touches.

La barre Ciné lorsque le système est figé.

La fonction active de la touche utilisateur personnalisé F1 et F2.
⑥ Barre d'état
La partie inférieure de l'écran sert à afficher les icônes qui renseignent sur l'état du systè me. Celles-ci
comprennent :
N° Icônes
Icône Enr.
1
Icône de la
2
clé USB
Icône de
3
l'imprimante
4 Icône Wi-Fi
Tt sélect.
Suppr.
Exporter
Images
suivantes/précédentes
Description
Permet d'afficher le nombre d'images statiques et de clips
stockés dans l'examen actuel.
USB disponible.
Imprimante disponible.
La fonction Wi-Fi est activée, mais aucun réseau WI-FI n'est
connecté.
Aucune icône WI-FI ne s'affiche lorsque la fonction Wi-Fi est
désactivée dans la configuration Connectivité.
Le réseau Wi-Fi est connecté.
Cliquer sur l'icône pour afficher une liste des réseaux Wi-Fi
disponibles.
disponible, une boî te de dialogue s'affiche afin de saisir un
mot de passe. Cliquer sur le bouton « Wi-Fi : Turn off »
(Eteindre le Wi-Fi) au-dessus de la liste déconnecte le
réseau Wi-Fi actuellement connecté.
Description
Permet de sélectionner toutes les images statiques
et les clips.
Permet de supprimer les images statiques et les
clips sé lectionnés.
Permet d'exporter les images statiques et les clips
sélectionné s vers des dispositifs de stockage
amovibles.
Permet d'afficher les images suivantes/précé dentes
lorsque plus d'une page d'images est affiché e.
Lorsque vous
- 26 -
Mise en route
sélectionnez un réseau
