Manuel d'utilisation du système d'échographie diagnostique Acclarix AX8

3.3.3. Connexion du transducteur

Pour connecter un transducteur :
1. Alignez le connecteur avec le port du transducteur et poussez doucement le transducteur jusqu'à
ce qu'il soit bien en place.
2. Basculez le loquet de verrouillage vers le bas.
3. Ne laissez pas la tête du transducteur non proté gée. Tout impact sur la tête du transducteur peut
entraî ner des dommages irréparables.

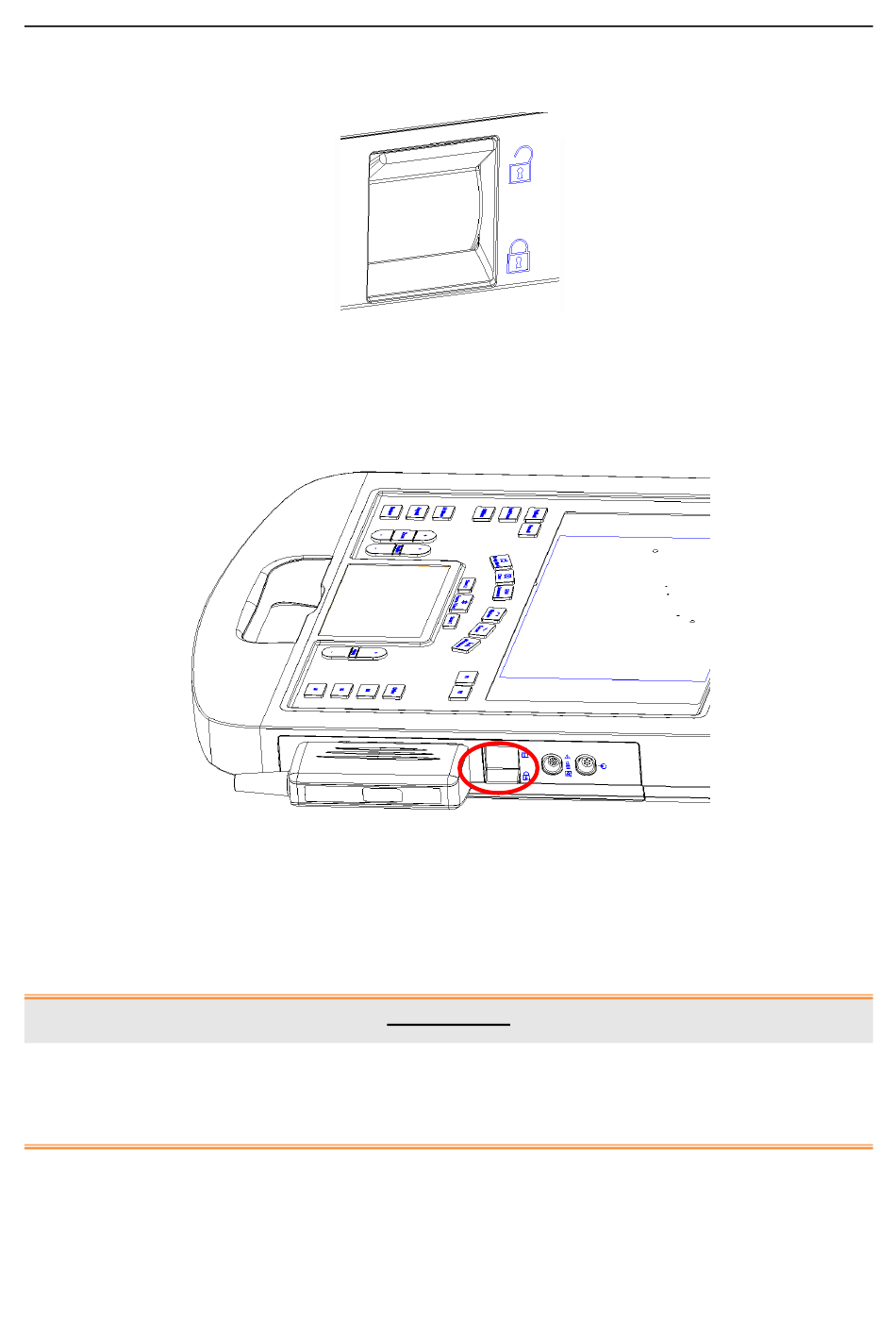

Figure 3-9 Verrouiller le loquet de verrouillage du transducteur
Pour dé connecter un transducteur :
1. Faites basculer le loquet de verrouillage vers le haut pour déverrouiller le connecteur du
transducteur.
2. Saisissez fermement le connecteur du transducteur et retirez-le doucement du port du système.
3. Rangez le transducteur dans son étui de protection avant de le déplacer.
1. Ne touchez pas la broche du connecteur du transducteur.
2.
Les broches du connecteur cassées ou tordues peuvent provoquer des artefacts dans l'image. Evitez
d'utiliser un transducteur avec des broches cassées ou tordues
3. Ne dé connectez un transducteur que lorsque le système est arrêté ou s'il est figé.
Connecteur multitransducteur (MTC)
Le connecteur multitransducteur (MTC) est une pièce en option pour le système qui permet de
connecter simultané ment jusqu'à trois transducteurs sur le système. Le MTC peut être installé sur le
chariot en option ou posé à plat sur un bureau adjacent.
Figure 3-8 Loquet de verrouillage du transducteur
ATTENTION
.
- 32 -
Mise en route
