Manuel d'utilisation du systè me d'échographie diagnostique Acclarix AX8
Persistance
de ligne
Fréquence
Puissance
acoustique
M anatomique

5.6 Mode M anatomique

Le mode M anatomique vous permet de manipuler la position et l'angle de la tubulure
d'échantillonnage M et affiche en temps réel la sé quence d'images M. Seuls les transducteurs à
barrette phasée prennent en charge le mode M anatomique.

5.6.1. Utilisation du mode M anatomique

1.
Appuyez sur le bouton Anatomique de l'é cran tactile en mode M pour ouvrir le mode M
anatomique.
2.
Appuyez sur le bouton Visual. un,, Visual. deux ou Visual. trois sur l'écran tactile pour afficher
une ou plusieurs tubulures d'échantillonnage M.
3.
Utilisez le pavé tactile pour ajuster la position de la tubulure d'échantillonnage M.
4.
Appuyez sur le bouton Angle de l'écran tactile pour régler l'angle de la tubulure
d'échantillonnage M.
Si plusieurs tubulures d'échantillonnage M s'affichent, il vous suffit d'appuyer sur le bouton
pour basculer entre les tubulures d'échantillonnage M.
5.
Réglez les paramètres de l'image afin d'optimiser la séquence d'images M.

5.6.2. Optimisation de l'image en mode M anatomique

Pour les commandes de l'écran tactile du mode M, veuillez vous reporter à la section 5.5.2
Optimisation de l'image en mode M. Cette section présente uniquement les commandes spéciales de
l'écran tactile du mode M anatomique.

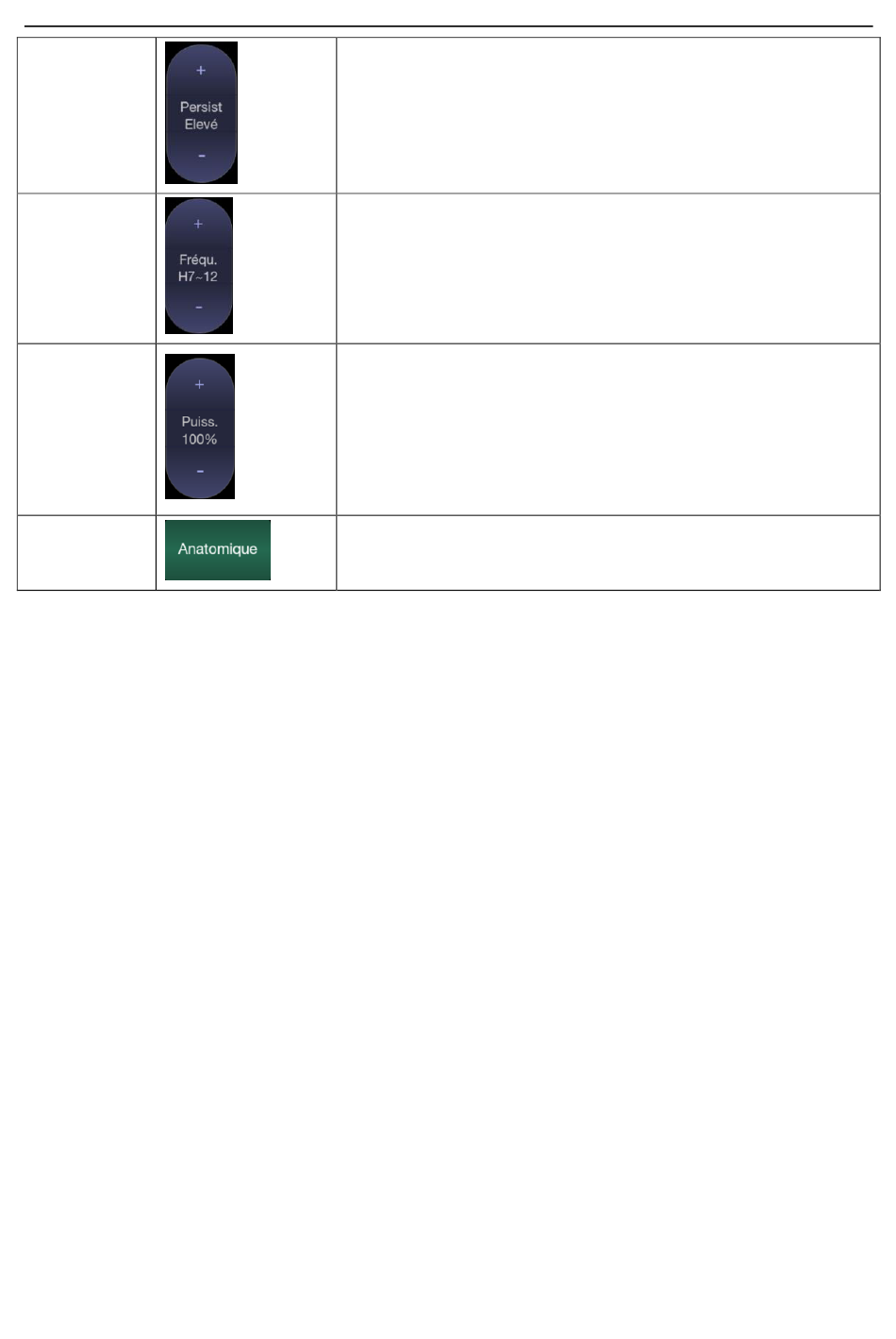

La Persistance de ligne détermine le nombre de lignes en
mode M moyennées pour l'affichage (similaire à la persistance
en mode B). Les réglages Eteint, Bas, Moy et Elevé sont
disponibles.
La commande Fréquence détermine la fréquence de
transmission utilisée par le mode M. Appuyer vers le haut
augmente la fréquence. Appuyer vers le bas diminue la
fréquence.
Règle la puissance acoustique du transducteur activé.
Disponible avec l'imagerie en temps réel uniquement. Des
valeurs supérieures spécifiées pour la puissance acoustique
correspondent à une sensibilité et une pénétration plus élevées
dans l'image. Toutefois, le principe ALARA doit être suivi en
situation réelle.
Ouvre le mode M anatomique.
Tableau 5-5 Commandes de l'écran tactile en mode M
- 54 -
Imagerie
