Manuel d'utilisation du systè me d'échographie diagnostique Acclarix AX8
5.3 Mode PW
5.3.1. Utilisation du mode PW
1.
Effectuez l'acquisition de l'image pour obtenir une bonne image en mode B ou en
mode B+Couleur (DPI/DPDI) ;
2.
Appuyez sur <D> sur la console pour afficher la tubulure d'échantillonnage.
3.
Utilisez le pavé tactile et les commandes de l'écran tactile pour régler la position de la tubulure
d'échantillonnage, la taille et l'angle de la porte d'échantillonnage.
4.
Appuyez sur <D> ou <Update> sur la console pour entrer en mode B+PW ou B+Couleur
(PDI/DPDI)+ mode PW, et afficher un spectre Doppler.
5.
Réglez les paramètres Image afin d'optimiser le spectre Doppler.
6.
Lorsque le spectre est affiché, vous pouvez appuyer sur <Update> pour basculer entre
l'acquisition du spectre Doppler et l'acquisition de l'image de ré férence.
5.3.2. Optimisation de l'image PW

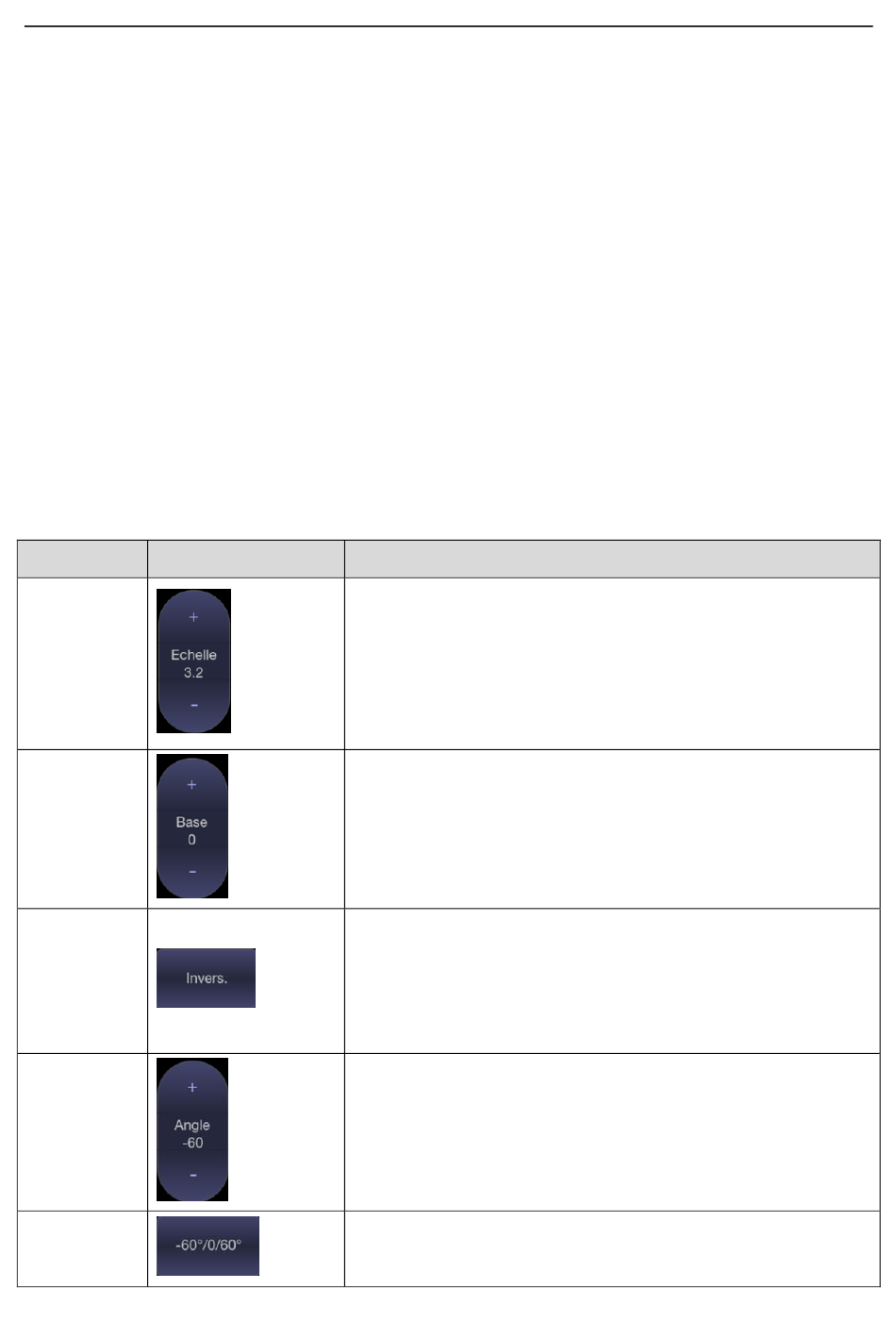

Les commandes de l'écran tactile suivantes peuvent être utilisées pour optimiser l'image PW.
Nom
Commande
Echelle
Base
Invers.
Correct.
angle
Angle-rapide
Description
L'échelle ajuste la plage de vitesses affichées. Appuyer vers le
haut augmente l'échelle et appuyer vers le bas la diminue.
Augmenter l'échelle lorsque le curseur Doppler pulsé est
relativement profond peut entraî ner le déclenchement du
mode
IHFR,
s'il
section 5.3.3 pour plus de détails.
La commande Base règle la ligne de base Doppler. Appuyer
vers le haut déplace la ligne de base vers le haut de l'écran et
appuyer vers le bas déplace la ligne de base vers le bas.
Normalement, les signaux au-dessus de la ligne de base sont
les vitesses positives (dé placement vers les transducteurs).
Cependant, lorsque Invers. est activée, les vitesses négatives
s'affichent au-dessus de la ligne de base. La fonction Invers.
n'affecte pas la position de la ligne de base.
Réglez l'échelle Doppler pour prendre en compte l'angle entre
le curseur Doppler et le débit sanguin. Appuyer vers le haut
augmente l'angle. Appuyer vers le bas diminue l'angle. Les
angles supérieurs à 80 ne sont pas autorisé s.
Permet de ré gler rapidement Correct. angle sur une des
valeurs de 60° /0° /-60° .
- 47 -
est
configuré.
Reportez-vous
Imagerie
à la
