Manuel d'utilisation du système d'échographie diagnostique Acclarix AX8
N°
Nom
1
Moniteur
2
Ecran tactile
3
Panneau de commande
4
Poignée
5
Charnière
Loquet de verrouillage du
6
transducteur
7
Port du transducteur
8
Pavé tactile
Indicateur de charge de la
9
batterie
10
Ports d'E/S

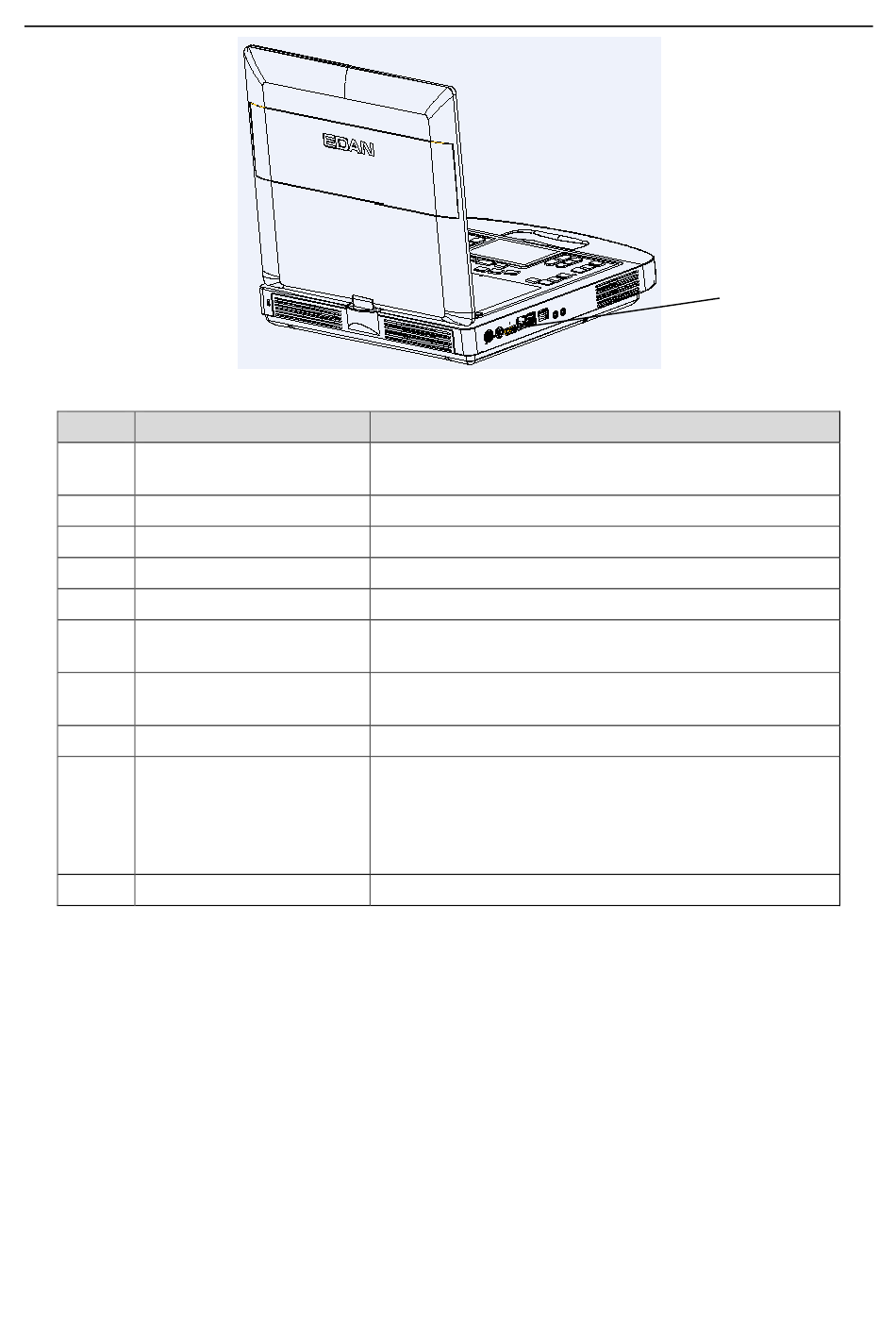

Figure 3-1 Unité principale
Description
Affiche les images et les paramètres pendant
l'exploration.
Contrô le le fonctionnement et active les fonctions
Contrô le le fonctionnement
Permet de transporter le système
Pour faire tourner le moniteur
Pour verrouiller ou déverrouiller le transducteur
Pour la connexion d'un transducteur à l'unité
principale du système
Pour modifier la position du curseur
Les DEL indiquent l'état de charge de la batterie.
Chaque voyant correspond à 20 % de l'énergie de la
batterie. Les voyants DEL clignotent pendant le
chargement de la batterie. Appuyez sur l'indicateur de
batterie pour visualiser l'état de charge de la batterie.
Permet de raccorder les modules d'extension E/S
Tableau 3-3 Description de l'unité principale
- 20 -
