Manuel d'utilisation du systè me d'échographie diagnostique Acclarix AX8
A/B/C/3D
Ré initialiser
Unique,
Double,
Quad
VI
Couper
Outils
Couper
Annuler
Refaire

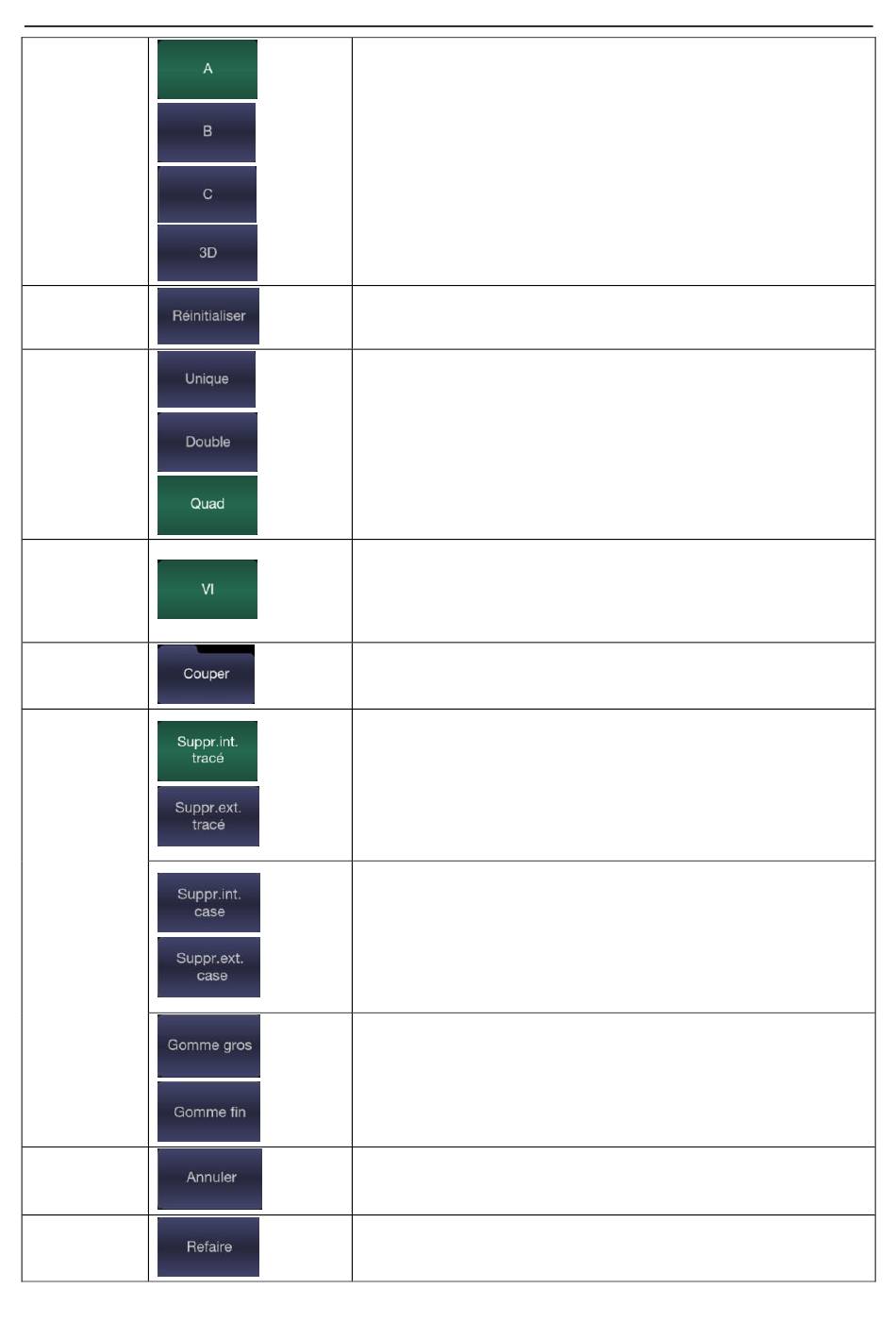

Ces quatre boutons radio sé lectionnent le quadrant
concerné par les commandes de navigation/mise en
panorama. A/B/C sont trois coupes orthogonales à travers le
volume, tandis que "3D" est l'image rendue.
Ramène l'affichage panoramique, la rotation et le zoom à
leur état initial.
Ces trois boutons radio permutent l'affichage pour montrer 1,
2 ou 4 images à la fois. Le bouton Unique affiche l'image 3D,
le bouton Double affiche la coupe A et l'image 3D, et le
bouton Quad affiche trois coupes PNI et l'image 3D.
Appuyez sur ce bouton pour activer la fonction de réglage du
VI ou plan de coupe. Ajustez à l'aide du pavé tactile et
appuyez sur <Set> pour basculer entre un VI et un plan de
coupe.
Il s'agit d'un ensemble de fonctions de coupe comportant
divers outils de coupe. Voir ci-dessous pour plus de détails.
Il s'agit de deux boutons radio. La zone à l'intérieur ou à
l'extérieur du tracé sera coupé e. Pour réaliser le tracé,
déplacez le pavé tactile et appuyez sur <Set> pour marquer
le point de départ. Utilisez le pavé tactile pour réaliser le
tracé et appuyez de nouveau sur <Set> pour marquer le
point d'arrivée.
Il s'agit de deux boutons radio. La zone à l'inté rieur ou
l'extérieur de l'encadré sera coupé e. Pour tracer l'encadré,
déplacez le pavé tactile et appuyez sur <Set> pour localiser
le point supérieur gauche, déplacez le pavé tactile et un
encadré s'affiche. Appuyez sur <Set> pour localiser le point
inférieur droit de l'encadré .
Ces deux boutons radio modifient la taille de la gomme. Pour
gommer la coupe, déplacez le pavé tactile et appuyez sur
<Set> pour localiser le premier point. Déplacez le pavé
tactile et le chemin parcouru par la gomme sera effacé, puis
appuyez sur <Set> pour terminer.
Annule la dernière opération de coupe.
Refait la dernière opération annulé e.
