Manuel d'utilisation du systè me d'échographie diagnostique Acclarix AX8

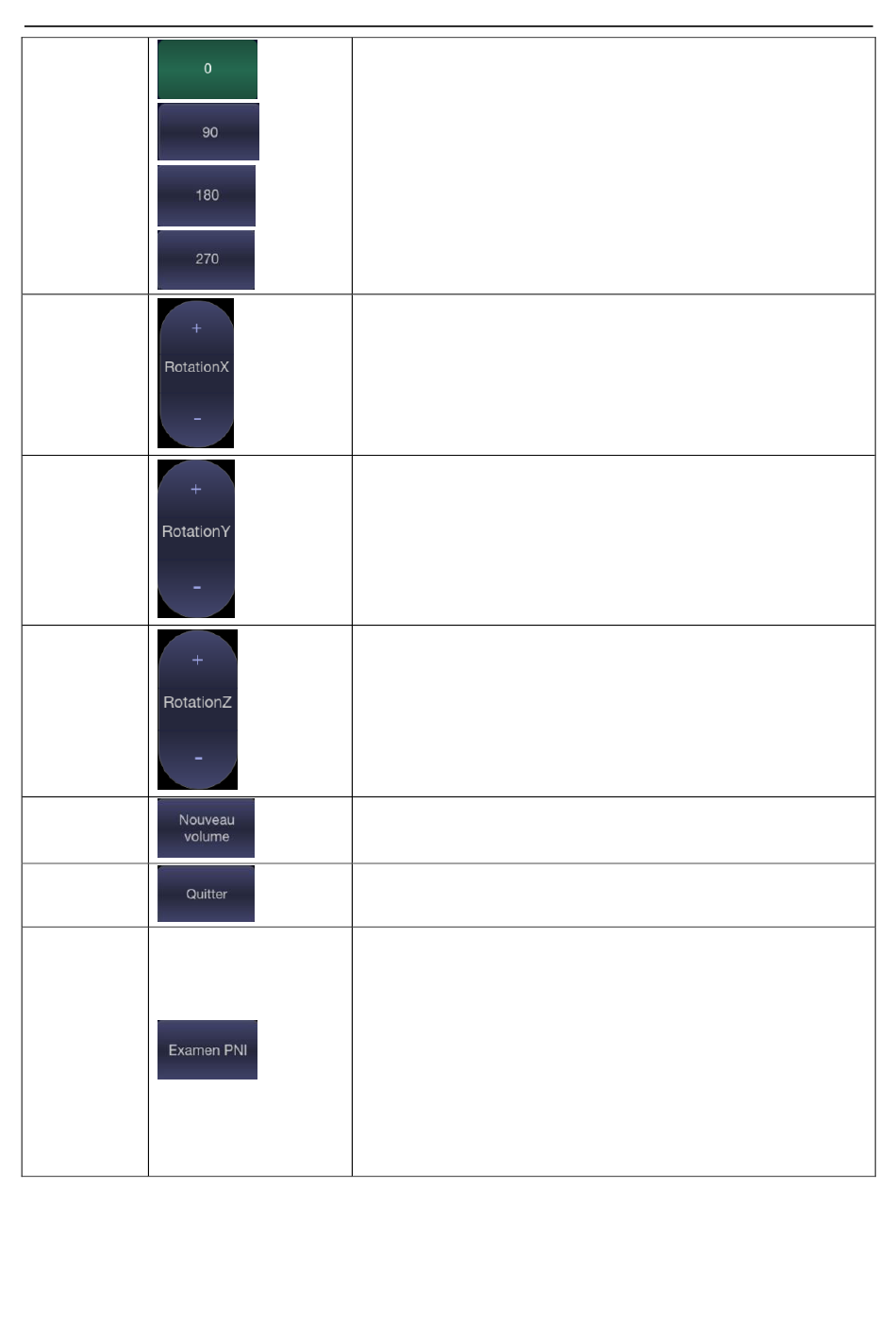

Rotation
rapide
Rotation X
Rotation Y
Rotation Z
Nouveau
volume
Quitter
Examen PNI
Quatre boutons radio permettent de faire rapidement pivoter
l'image. Les angles disponibles sont : 0° /90° /180° /270° .
Fait pivoter l'image sur l'axe des X de la fenêtre active.
Fait pivoter l'image sur l'axe des Y de la fenêtre active.
Fait pivoter l'image sur l'axe des Z de la fenêtre active.
Met fin au balayage du volume 3D et revient à l'interface
pré-3D.
Quitte le mode 3D
Fonction d'examen PNI (reconstruction multiplan). Une fois
ce bouton activé, le volume 3D est masqué et deux lignes
perpendiculaires s'affichent sur le quadrant sélectionné. Ces
deux lignes présentent un code couleur correspondant à
celui des deux autres quadrants PNI et indiquent l'endroit où
les trois plans se coupent. Déplacez le pavé tactile vers la
gauche, la droite, le haut ou le bas pour modifier
l'emplacement des lignes et de l'intersection de la PNI. Le
déplacement d'une ligne entraî ne le déplacement de l'autre
ligne perpendiculaire.
