Manuel d'utilisation du système d'échographie diagnostique Acclarix AX8
3.2.3. Disposition de l'é cran
③
① Champ Informations
La ligne du haut de ce champ contient le nom de l'hôpital/établissement. Veuillez vous reporter à la
section 11.1.1 Configuration générale pour plus d'informations sur la personnalisation.
La deuxiè me ligne de ce champ contient le nom du patient, son sexe, son âge et son ID, tels qu'ils ont
été saisis via l'écran Informations du patient.
Ce champ contient également les champs de données pour les é lé ments suivants :

Le transducteur actuellement utilisé

Le préréglage actuellement utilisé

Date et heure du systè me.
② Champ Image
L'image é chographique apparaî t dans le champ Image, sous le champ d'informations. Le champ
Image contient également des informations généralement associées à l'image, telles que la
profondeur, la TGC, les cartes, les paramètres de l'image, l'IM et l'IT.
③ Champs d'affichage des mesures
Le côté gauche de l'écran affiche les mesures géné riques et d'application disponibles pour les
préréglages de l'examen en cours.
④Champ Miniatures
Le côté droit de l'écran affiche les images miniatures de toutes les vues statiques et clips capturés
pendant l'examen en cours ou en mode Revoir. Ce champ contient également plusieurs touches de
raccourci pour la sé lection, l'affichage, la suppression, l'exportation d'images. Voir ci-dessous pour
plus de détails :
①
⑥

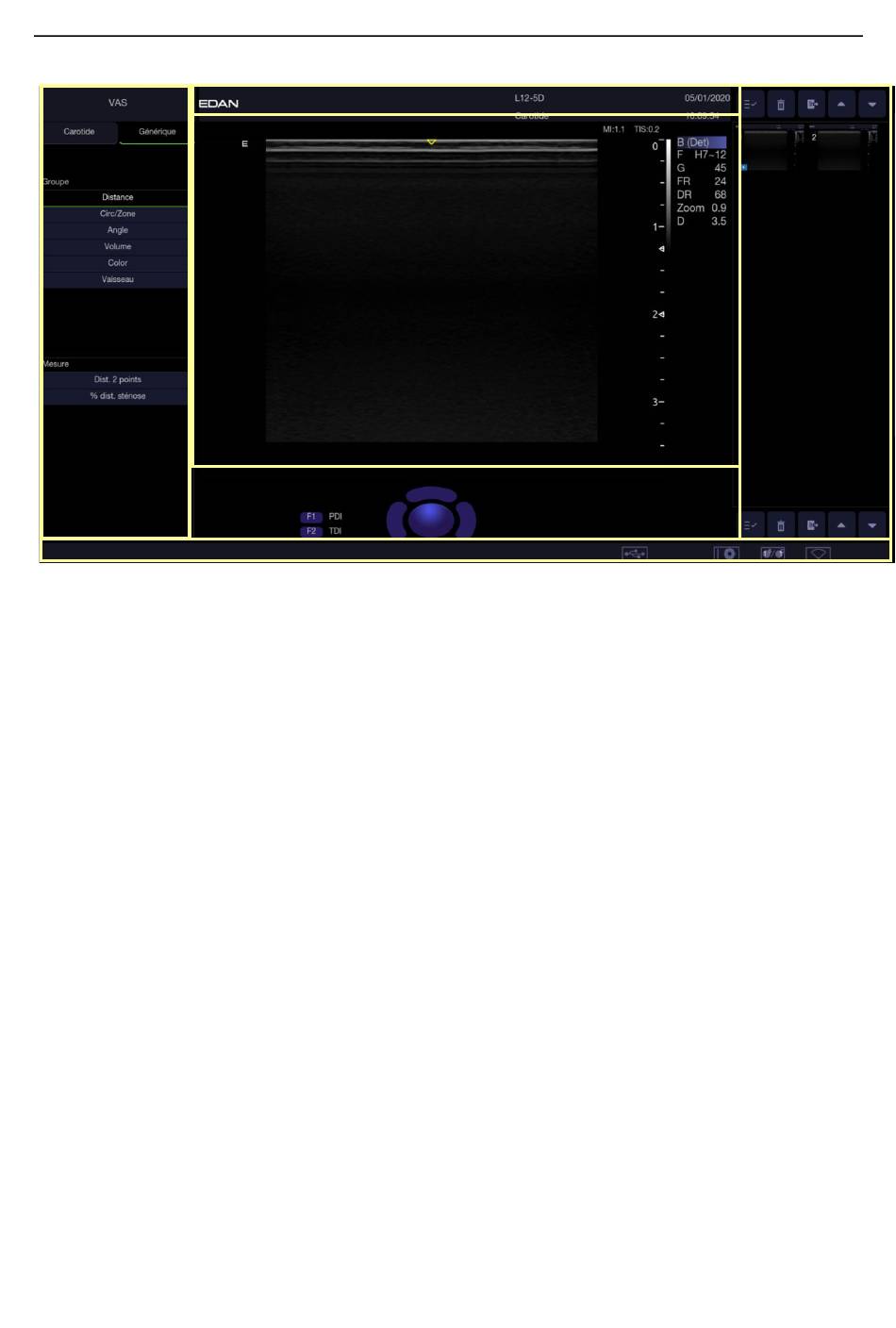

Figure 3-4 Affichage de l'é cran principal
- 25 -
②
⑤
Mise en route
④
