Manuel d'utilisation du systè me d'é chographie diagnostique Acclarix AX8
Pour étalonner la ligne de guidage
1. Assemblez le support pour le guidage de l'aiguille sur le transducteur et utilisez le transducteur
pour imager un bain-marie ou le fantô me d'un guidage d'aiguille.
2. A partir de la fonction Aiguille sur l'écran tactile du mode B, appuyez sur le bouton curseur Ligne
pour sé lectionner une ligne de guidage.
3. Appuyez sur le bouton Etalonnage sur l'écran tactile pour afficher les boutons curseurs Angle et
Position.

Utilisez le bouton curseur Position pour ré gler la ligne horizontalement jusqu'à ce que
l'origine s'aligne avec l'aiguille ré elle.

Utilisez le bouton curseur Angle afin de régler l'angle de la ligne jusqu'à ce que la totalité
de la ligne s'aligne avec l'aiguille réelle.
4. Toutes les modifications sont automatiquement enregistrées en tant que valeurs par défaut.

6.5 Visualisation de l'aiguille

Visualisation aiguille constitue une technologie de traitement d'image qui améliore la visibilité de
l'aiguille. Elle est disponible en mode B pour tous les transducteurs linéaires.
Visualisation aiguille est appelée en appuyant sur le bouton Aiguille sur l'écran tactile du mode B,
puis sur le bouton Activer dans la section Visualisation aiguille de l'écran tactile Aiguille. Les
paramètres suivants peuvent être réglé s lorsqu'elle est active.

Activer : active ou désactive Visualisation aiguille.

G/D : affiche l'angle du côté gauche ou du côté droit du champ de l'image.

Superficiel/Moyen/Prononcé : améliore la visibilité de l'aiguille pour différents angles
d'insertion de l'aiguille : 16° (superficiel), 24° (moyen) et 40° (prononcé). Pour obtenir de
meilleurs résultats, utilisez l'angle le plus proche de la perpendiculaire à la trajectoire de
l'aiguille.

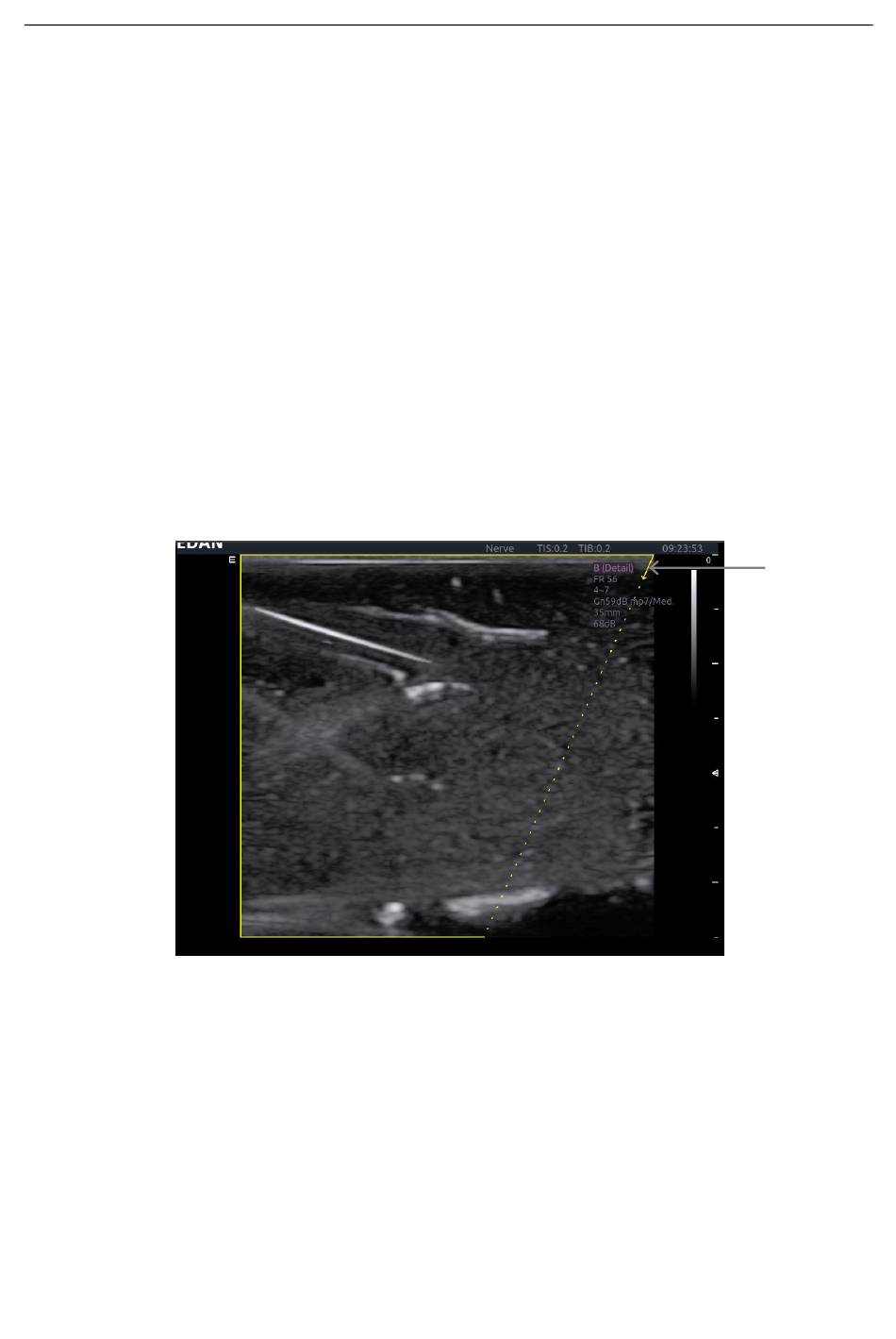

Figure 6-6 Visualisation amé liorée de l'aiguille
- 90 -
