Manuel d'utilisation du systè me d'échographie diagnostique Acclarix AX8
3.
La zone image affiche la courbe ECG et la valeur de fréquence cardiaque en temps réel. Il existe
un repère rouge sur la courbe ECG indiquant la position temporelle de l'image échographique par
rapport à la courbe ECG.
4.
Basculez entre les mode d'imagerie et ajustez les paramètres pertinents pour optimiser l'image.
5.
Réglez le gain ECG et sélectionnez une dérivation ECG si nécessaire.
6.
Gelez l'image et procédez à la revue.
7.
Quittez le mode ECG.
Retirez les électrodes du corps du patient et débranchez le module ECG du système
d'échographie.
5.12.3. Revoir ECG
Pour geler l'image é chographique et la courbe ECG en mê me temps, appuyez sur la touche
<Freeze>. Le déplacement du pavé tactile vers la gauche ou la droite permet de régler simultané ment
la courbe ECG et l'imagerie échographique. Le repè re rouge sur la courbe ECG indique le temps de
l'image actuellement affichée. De cette manière, vous pouvez déplacer le repère rouge pour localiser
la diastole et la systole et vérifier les images échographiques à ce moment.

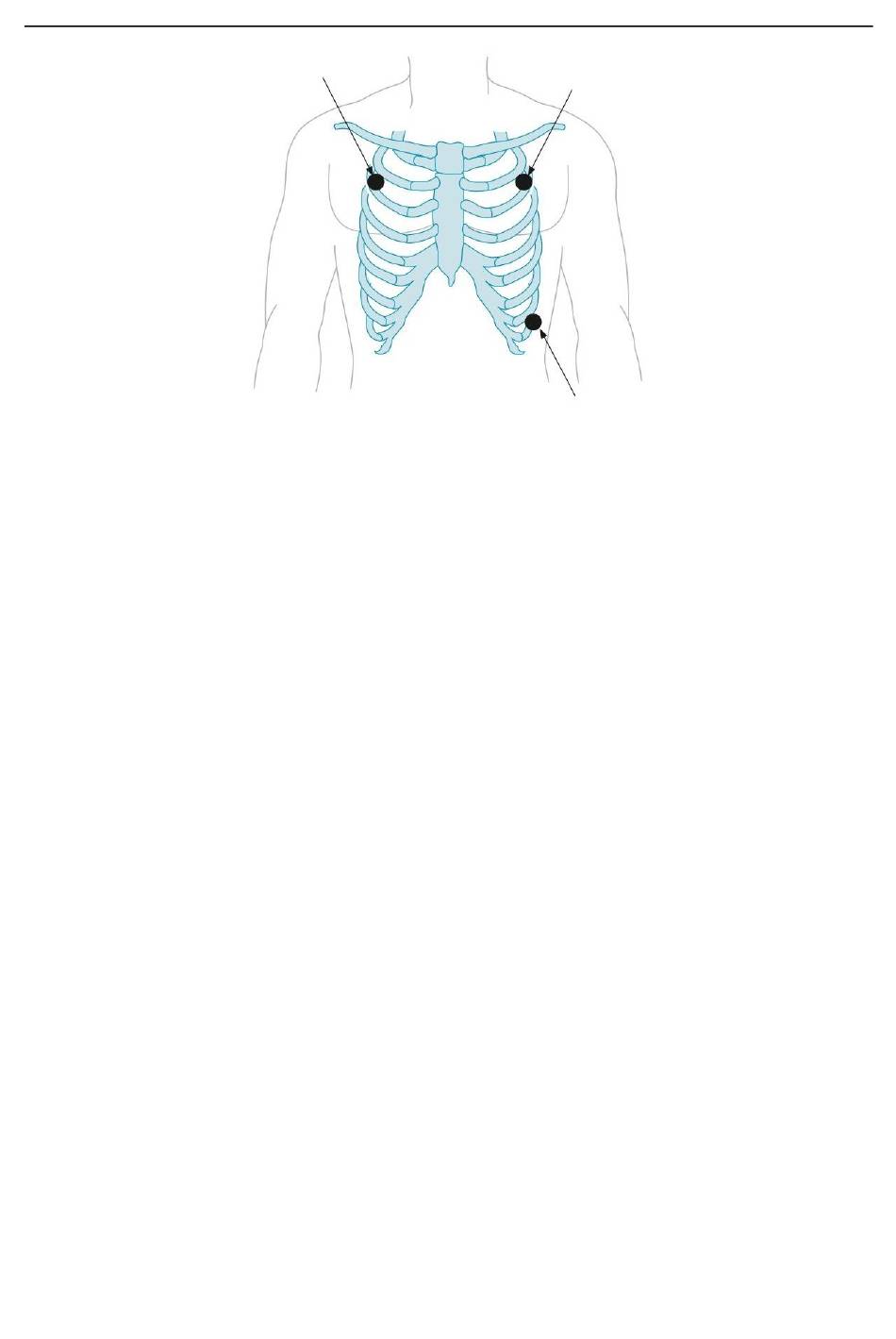

RA = blanc
Figure 5-9 Positionnement sur 3 dérivations de la norme AHA
LA = noir
LL = rouge
- 72 -
Imagerie
