BML-M0 -I -A
Corpo di misura a nastro magnetico – sistema di misura della corsa con codifica
magnetica incrementale
4
Montaggio (continua)
4.4 Fissaggio delle estremità del corpo di misura
In condizioni sfavorevoli, il corpo di misura o il nastro di
copertura può spostarsi o staccarsi. Il semplice incollaggio
del corpo di misura non è sufficiente per evitarlo. È
necessario inoltre fissare entrambe le estremità del corpo
di misura. Per lunghezze molto lunghe andrebbe previsto
un fissaggio supplementare a passi di ~1 m con nastro di
copertura applicato trasversalmente.
Fissare frontalmente l'estremità del
corpo di misura o il nastro di
copertura. Le estremità del corpo
di misura possono essere
oltrepassate.
Staccare l'estremità del corpo di
misura fino al nastro di supporto e
fissarlo con una vite a testa
svasata. Le estremità del corpo di
misura possono essere
oltrepassate.
Fissare l'estremità del corpo di
misura con vite a testa cilindrica.
Le estremità del corpo di misura
non possono essere oltrepassate.
Fissare l'estremità del corpo di
misura con una vite a testa
svasata o con un rivetto. Le
estremità del corpo di misura
possono essere oltrepassate.
Incassare la scanalatura alle
estremità e fissare le estremità del
corpo di misura con una vite a
testa svasata o a testa cilindrica.
Le estremità del corpo di misura
possono essere oltrepassate.

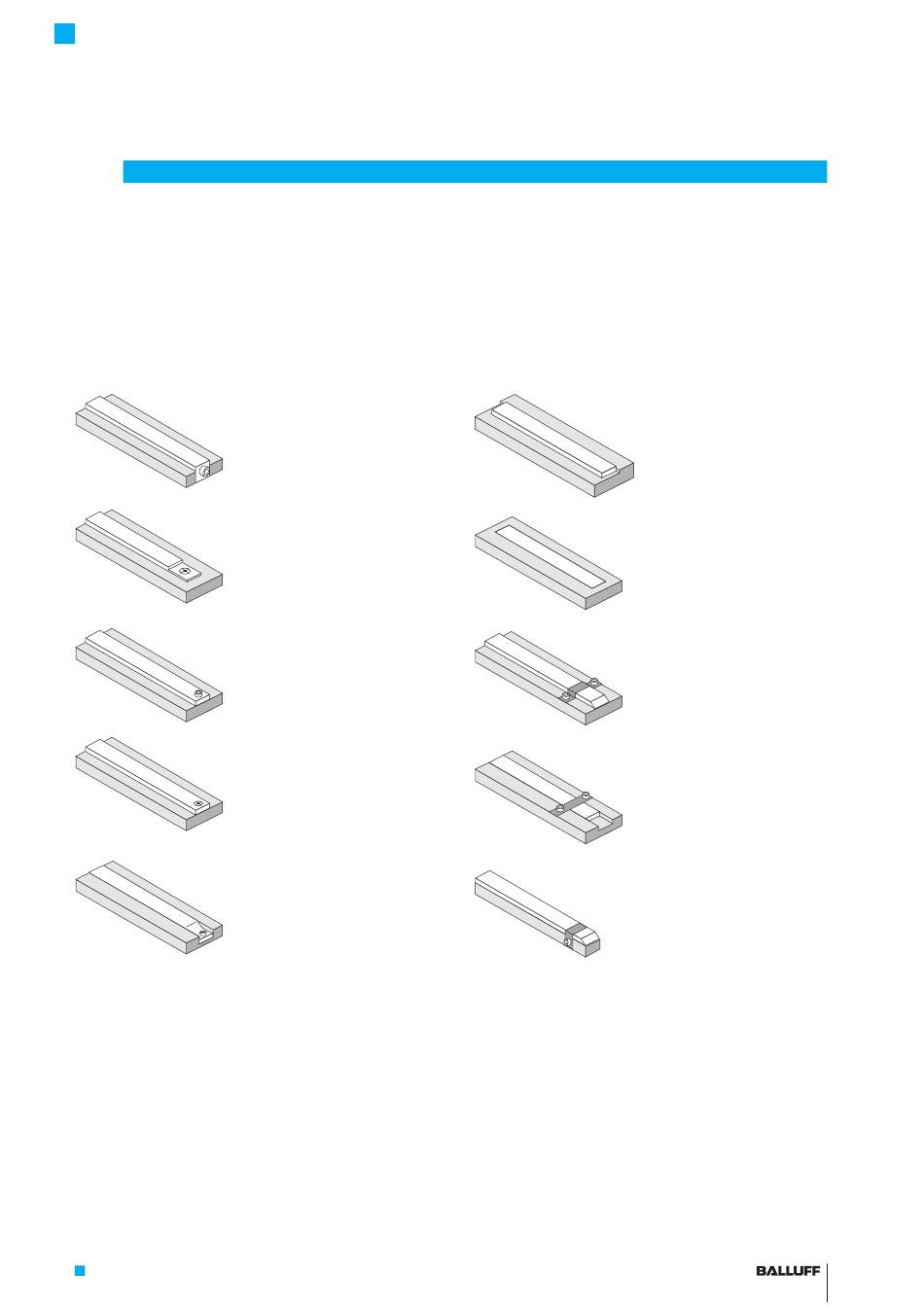

Fig. 4-5: Fissaggio delle estremità del corpo di misura con viti, rivetti
e fascette
www.balluff.com
-...
Fig. 4-5 mostra alcune possibilità di fissaggio:
– Incollaggio
– Incollaggio e avvitamento
– Incollaggio contro il bordo di battuta
– Incollaggio e incasso nella scanalatura
– Incollaggio, incasso e colata
– Incollaggio e fissaggio con fascette
Prevedere sulla parte macchina
un bordo di battuta (altezza max.
1 mm) longitudinalmente rispetto
al corpo di misura. Allineare il
corpo di misura a questo bordo.
Fissare le estremità.
Non fresare completamente la
scanalatura sulla parte macchina
alle estremità del corpo di
misura. In questo modo il corpo
di misura ha una battuta fissa. Le
estremità del corpo di misura
possono essere oltrepassate.
Fissare il corpo di misura insieme
al nastro di copertura utilizzando
una fascetta non magnetica o un
pezzo di nastro di copertura. Le
estremità del corpo di misura
possono essere oltrepassate.
Fissare il corpo di misura nella
scanalatura insieme al nastro di
copertura utilizzando una
fascetta non magnetica o un
pezzo di nastro di copertura. Le
estremità del corpo di misura
possono essere oltrepassate.
Fissare ai lati della parte
macchina il corpo di misura
insieme al nastro di copertura,
utilizzando una fascetta non
magnetica o un pezzo di nastro
di copertura. Le estremità del
corpo di misura possono essere
oltrepassate.
italiano 11
