BML-M0 -I -A
Corps de mesure à bande magnétique – Système de mesure de déplacement à
codage magnétique incrémental
4

Montage

4.1 Fixation du corps de mesure à bande magnétique
ATTENTION
Montage incorrect
Un montage incorrect peut limiter le bon fonctionnement
du corps de mesure et entraîner des dommages.
► Tenir éloignées les parties magnétisées du corps
de mesure, afin qu'aucun emplacement défectueux
susceptible de provoquer des écarts de linéarité
n'apparaisse.
► Monter le corps de mesure parallèlement à la section
de déplacement et de manière parfaitement plane
sur la surface de montage. Des corps de mesure
collés de manière oblique ou ondulée peuvent altérer
la précision des mesures.
► Lors du montage, le corps de mesure ne doit en
aucun cas être étiré ou comprimé. Sinon, des écarts
de linéarité sont susceptibles d'apparaître.
► Une fois collé, le corps de mesure ne doit pas être
décollé (même partiellement). Dans ce cas, de forts
écarts de linéarité sont à prévoir à l'endroit décollé.
A respecter lors de la fixation du corps de mesure :
– Pour un collage optimal, une température ambiante
comprise entre 0 et 40 °C est recommandée.
– Pour les corps de mesure munis d'une piste de référence,
identifier les extrémités arrière (début de la section de
mesure) et avant (fin de la section de mesure), afin de
monter le corps de mesure correctement par rapport à la
tête de capteur. Le premier point de référence est marqué
optiquement (voir Fig. 4-1).
– Nettoyer la surface de fixation de toute trace d'huile,
graisse, poussière, etc. (par exemple avec de l'alcool de
nettoyage) et la laisser entièrement sécher.
–
Sens de comptage
Gauche
Arrière
Sens de déplacement vers
l'avant (signaux A et B)

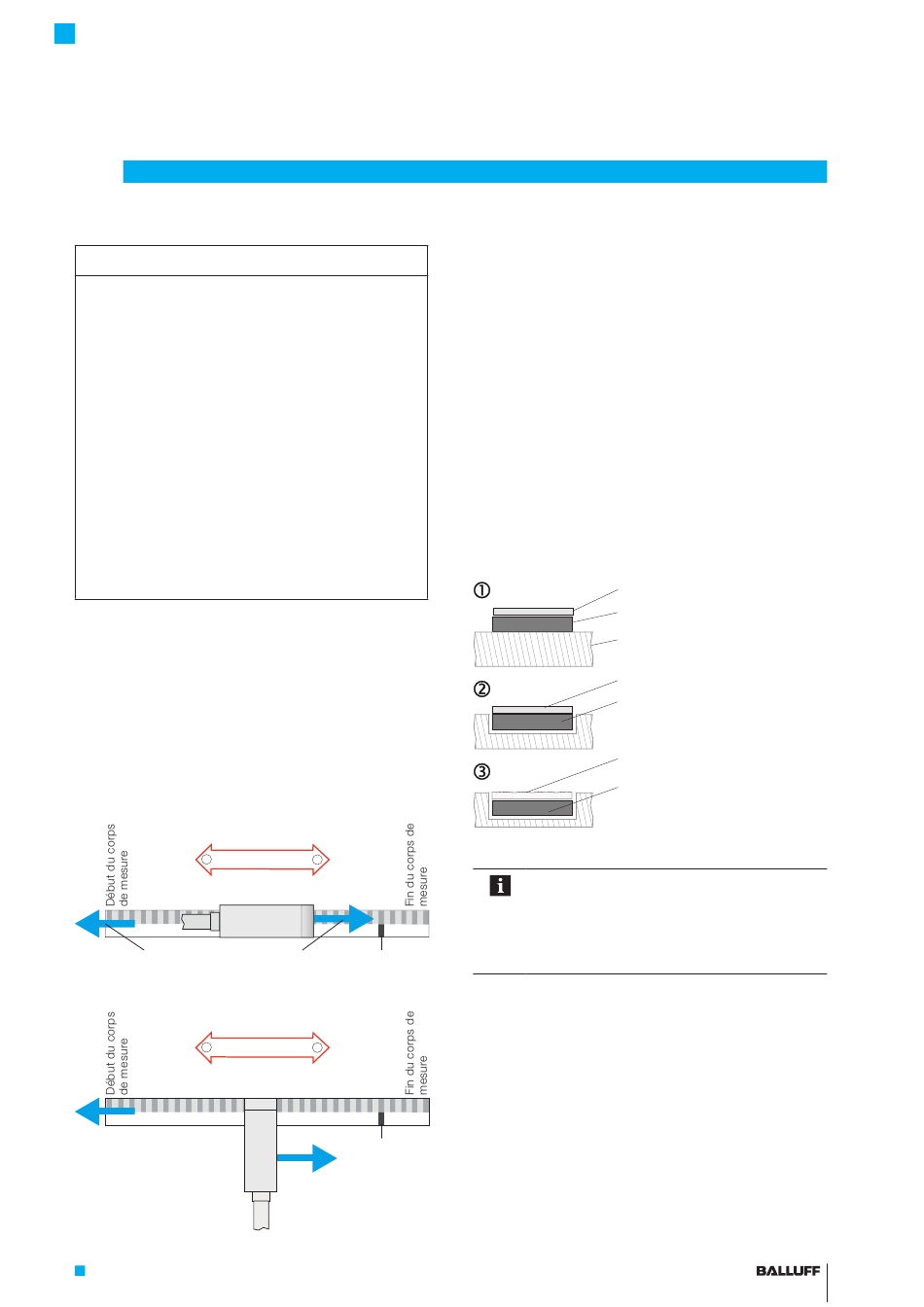

Fig. 4-1 : Tête de capteur BML avec sens de démarrage longitudinal
– Sens de comptage
Avant
Gauche
Arrière
Fig. 4-2 : Tête de capteur BML avec sens de démarrage transversal
www.balluff.com
-...
+
Avant
Droite
Point de
référence
+
Droite
Point de
référence
4.2 Possibilités de montage
Montage en saillie
En cas de conditions ambiantes normales, coller le corps
de mesure sur une surface plane. En option, coller la
bande de recouvrement à titre de protection (voir Fig. 4-3,
pos. 1).
Montage affleurant
En cas de conditions ambiantes rudes, insérer entièrement
le corps de mesure dans une rainure, afin qu'il ne dépasse
pas de la surface. En option, coller la bande de
recouvrement (voir Fig. 4-3, pos. 2).
Montage affleurant avec scellement
En cas de conditions ambiantes extrêmes, insérer
entièrement le corps de mesure dans une rainure plus
profonde et le sceller avec un matériau non magnétique
(par exemple UHU Endfest 300). Eventuellement poncer le
matériau de scellement (voir Fig. 4-3, pos. 3).
Bande de recouvrement
Corps de mesure
Machine
Bande de recouvrement
Corps de mesure dans une rainure
Masse de scellement
Corps de mesure dans une rainure
Fig. 4-3 : Possibilités de montage pour le corps de mesure
En cas de montage dans une rainure, prévoir
cette dernière de sorte que le corps de mesure
soit en butée d'un côté et que la rainure
possède une tolérance positive (par exemple
rainure pour BML-M02... :
largeur de 10 mm + 0,3).
